CA6140车床主轴箱斜齿传动齿轮

　　在普通卧式车床的主轴箱内部，传动齿轮承担着把电机扭矩逐级传递到主轴、并通过滑移换挡实现不同转速输出的核心任务。本件对应CA6140系列车床主轴箱中的一只斜齿圆柱齿轮，安装在箱体内传动轴与主轴之间的啮合位置，是进给与主运动链中反复承受交变载荷的关键零件。

　　从结构上看，该齿轮采用斜齿圆柱齿形，轮齿沿齿宽方向呈螺旋角倾斜布置。相比直齿轮，斜齿在啮合时两轮齿是逐渐进入和退出接触的，重合度更大，传动平稳、冲击噪声小，特别适合主轴箱这种高转速、要求运转安静的场合。齿圈与轮毂做成一体，轮毂部分向外延伸出较长的轴套段，内孔加工出花键槽，用于与花键轴配合传递扭矩。花键连接相比单键，承载面积大、对中性好，且允许齿轮在轴上沿轴向滑移换挡，这正是主轴箱变速机构的典型工作方式。

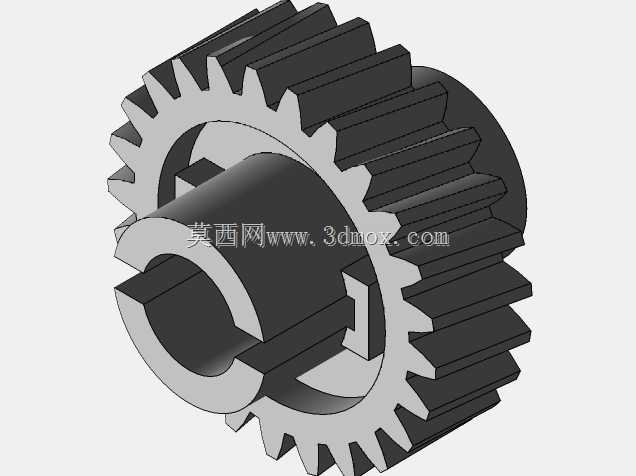

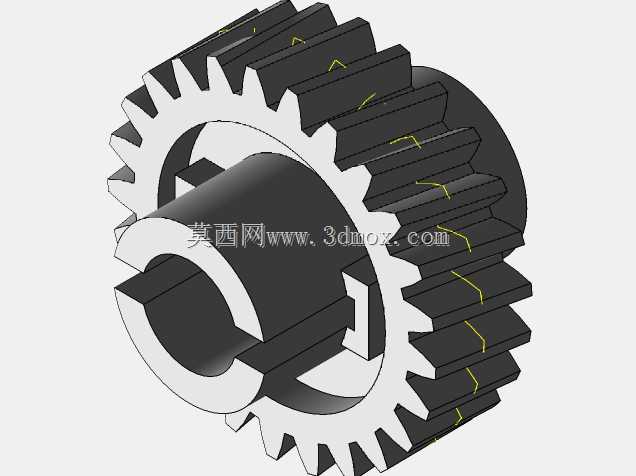

　　建模时需要重点还原的几何要素包括：齿圈部分的渐开线斜齿齿形，需按模数、齿数、螺旋角、压力角生成准确的螺旋齿面；轮毂内孔的花键齿廓，其齿数、键宽与小径要与配合花键轴一致；轮毂外圆与齿圈之间的过渡台阶、端面以及减重或让刀用的环形空腔。图中可见齿轮一侧轮毂较厚、内孔带对称花键，齿宽方向轮齿完整，整体为带轴套的盘类齿轮结构。

　　实际装配中，该齿轮的安装边界由几个尺寸决定：内花键的小径与大径决定了它能套到哪根轴上；齿顶圆直径和齿宽决定了它与相邻啮合齿轮的中心距及轴向占位；轮毂端面的台阶用于轴向定位，靠轴肩、卡环或隔套限制其窜动。设计校核时要确认滑移行程内齿轮不与箱壁、相邻齿轮或拨叉发生干涉，齿面啮合接触区沿齿宽分布均匀，螺旋角配对齿轮旋向相反。

　　从选材与工艺角度，这类齿轮通常采用中碳钢或渗碳钢，齿面经淬火处理提高耐磨性，芯部保留韧性以抗冲击。加工流程一般为下料、锻造、粗车、滚齿或插齿、热处理、磨齿或剃齿精加工，内花键可采用插齿或拉削成型。三维建模阶段把齿面螺旋角、花键配合间隙、轮毂长度等参数表达清楚，能直接为后续的干涉检查、啮合仿真和加工工艺编排提供依据。

　　在维修与备件场景中，主轴箱齿轮磨损、断齿或花键孔磨旷后会出现换挡困难、运转异响、转速丢失等故障，需要按原参数测绘更换。准确的三维模型有助于逆向核对齿形参数、验证备件互换性，也便于在改造车床传动系统时重新核算齿数搭配与传动比。对于结构设计人员，理解这类斜齿带花键轮毂齿轮的构造，是掌握机床主轴箱变速传动设计的基础环节。
