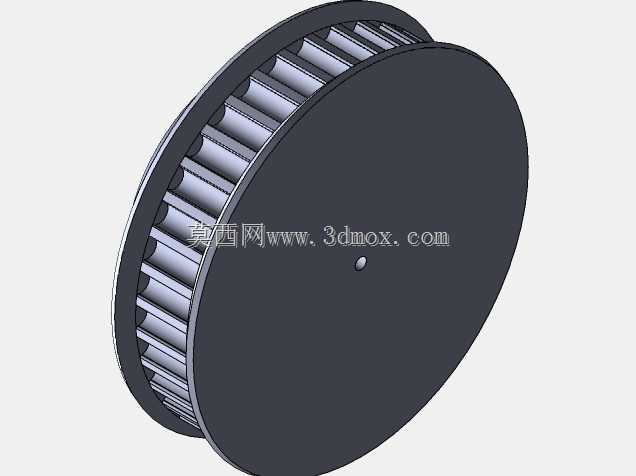

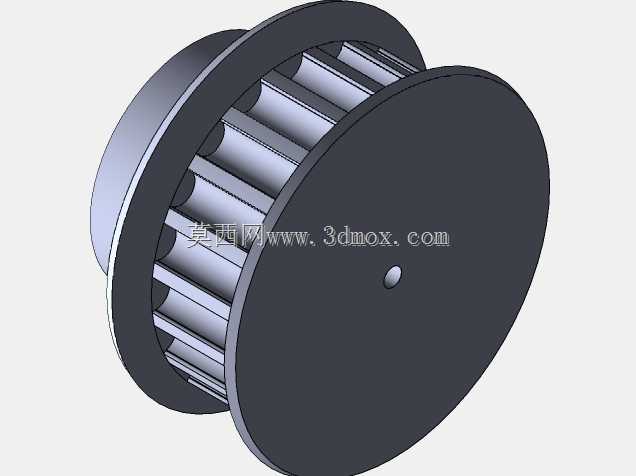

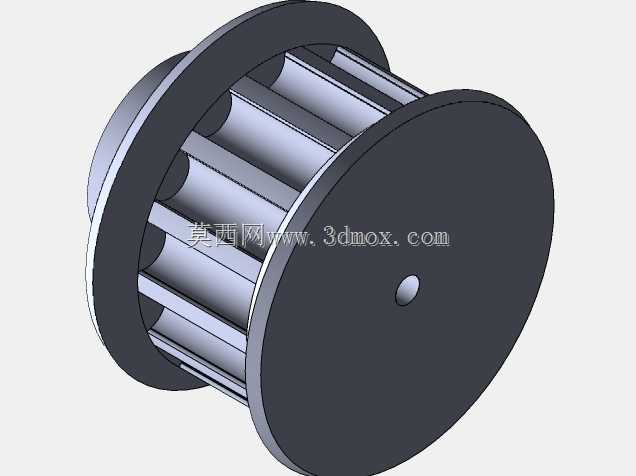

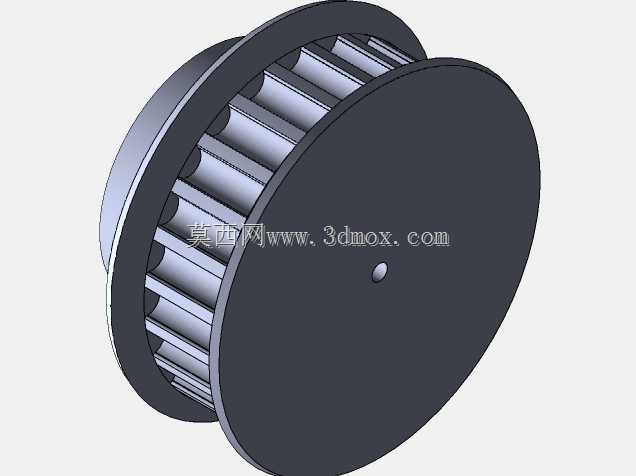

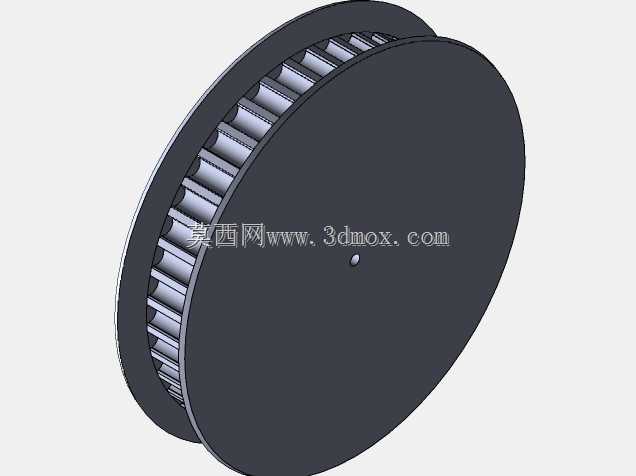

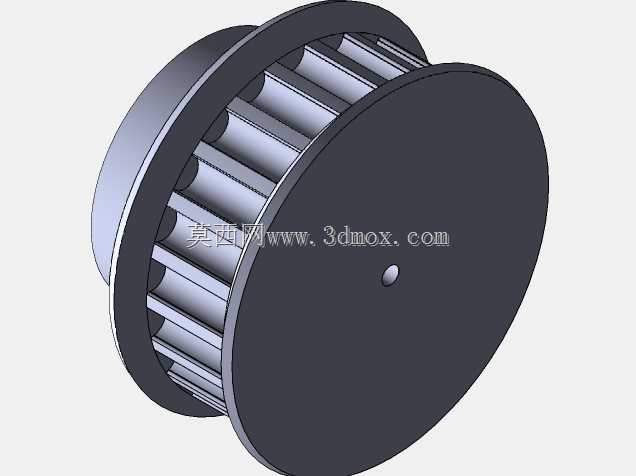

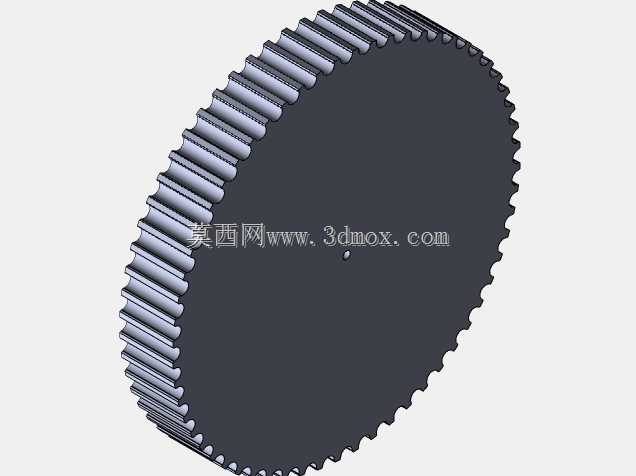

HTD5M6F型同步带轮传动部件

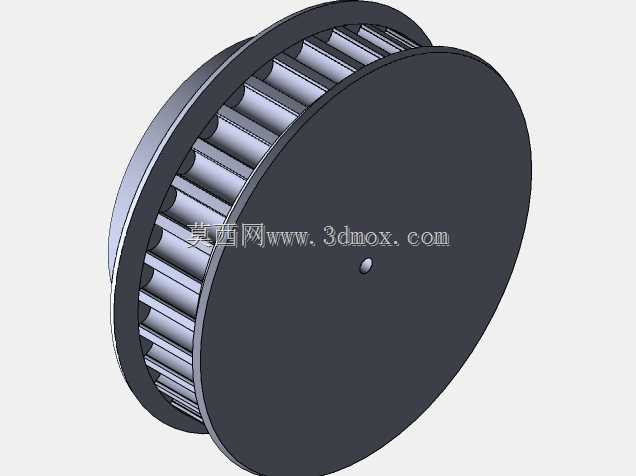

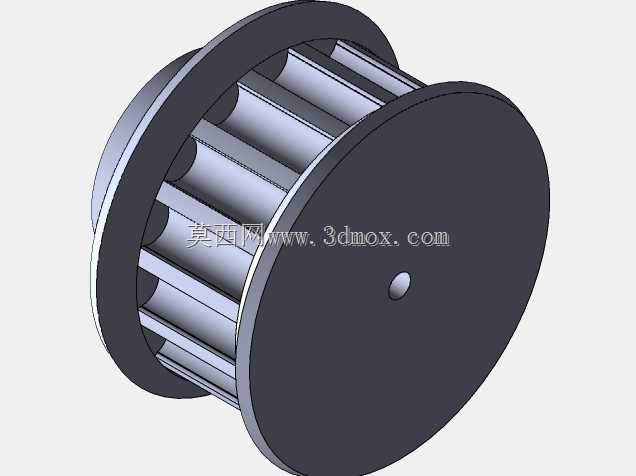

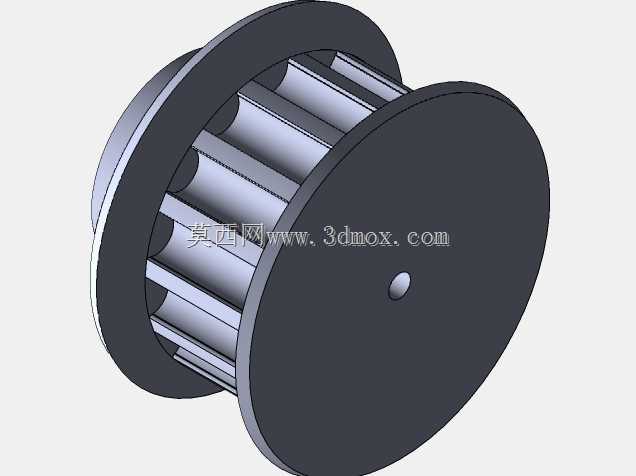

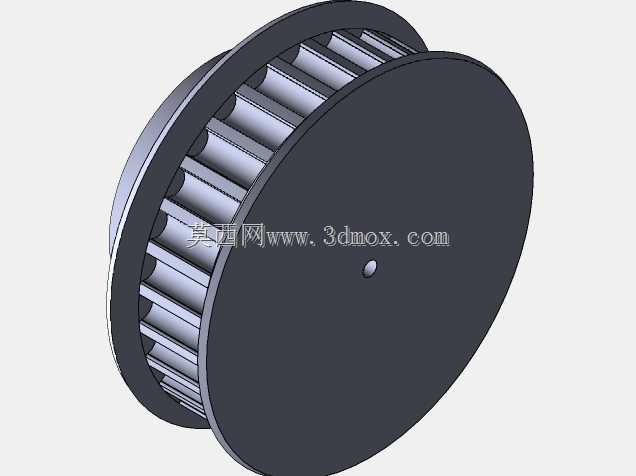

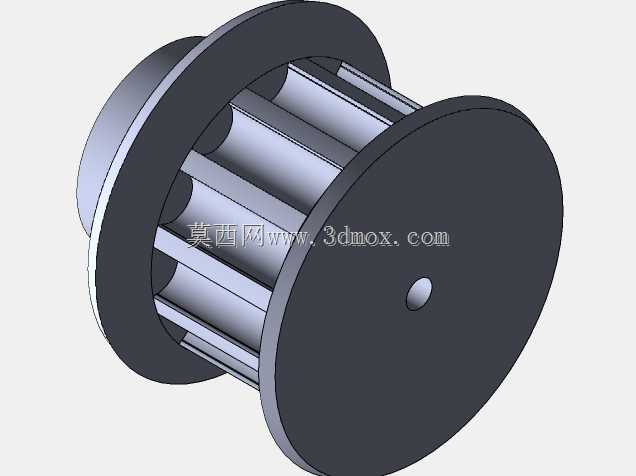

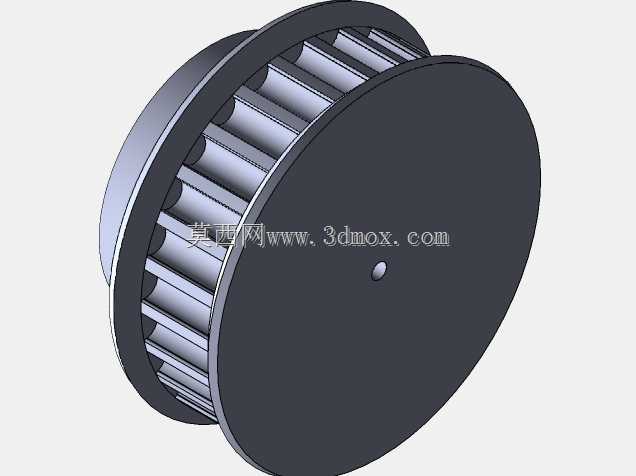

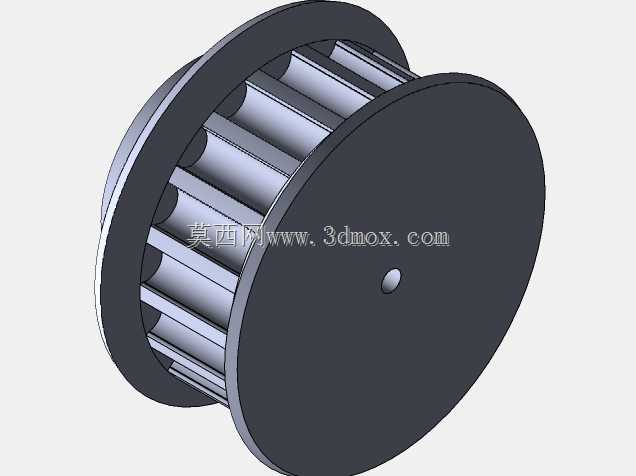

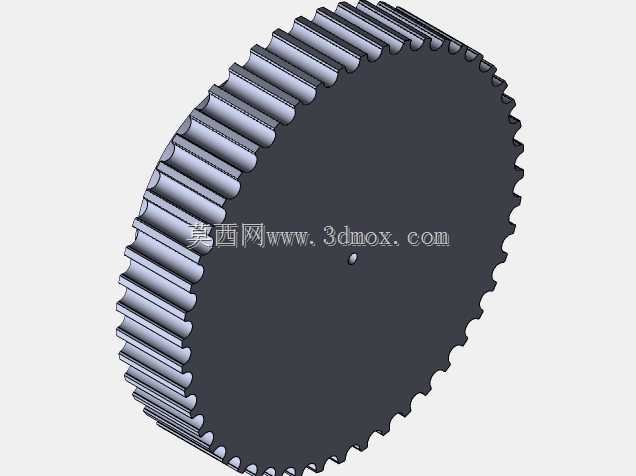

该款同步带轮是机械传动系统中适配HTD 5M圆弧齿同步带的核心传动部件，主要应用于需要精准传动比、无滑差传动需求的工业场景，常见于轻工自动化生产线、小型输送设备、纺织机械、办公自动化设备以及小型动力传输机构中，承担着传递动力、匹配传动转速、保障同步传动精度的核心作用，相比平带传动具备传动比准确、张紧力需求小、对轴端载荷压力低的优势，相比齿轮传动又具备安装容错空间大、传动噪音低、无需额外润滑维护的特点。从功能特性来看，该带轮采用双侧挡边结构设计，能够有效避免同步带在高速运转过程中出现跑偏、脱带的问题，轮齿部分采用与HTD 5M齿形完全匹配的圆弧齿廓设计，齿面与带齿的接触面积更大，传动过程中应力分布更均匀，能够有效降低齿面磨损，提升带轮与同步带的整体使用寿命，中心位置设置的安装轴孔可适配对应直径的传动转轴，轴孔与轮体的同轴度经过设计校核，能够保障高速运转下的动平衡表现，减少运转过程中的径向跳动。设计思路上，整体采用带辐条的轻量化结构，在保障轮体整体结构强度、满足额定扭矩传递需求的前提下，尽可能降低轮体自身重量，减少传动过程中的转动惯量，降低驱动端的动力损耗，两侧挡边的直径尺寸略大于带轮齿顶圆直径，预留出足够的防脱限位余量，轮齿的齿距、齿高、齿顶圆弧半径都严格遵循HTD 5M带轮的标准参数设计，能够与同规格的同步带实现完美啮合，不会出现卡齿、齿侧间隙过大的问题。从安装边界来看，该带轮的轴向宽度适配6倍节距宽度的同步带，安装时需要保证带轮与配对带轮的端面处于同一平面，轴向偏角控制在允许的公差范围内，避免同步带出现偏磨，轴孔的配合公差可根据实际传动的载荷需求选择间隙配合或者过渡配合，搭配紧定螺钉或者键连接实现与转轴的周向固定，保障动力传递过程中不会出现相对打滑，安装时需要预留出同步带张紧调节的空间，保障同步带的初张紧力处于合理区间，既避免张紧力过大导致的带齿过度磨损、轴承受力过载，也避免张紧力不足导致的传动跳齿、传动失准问题。
