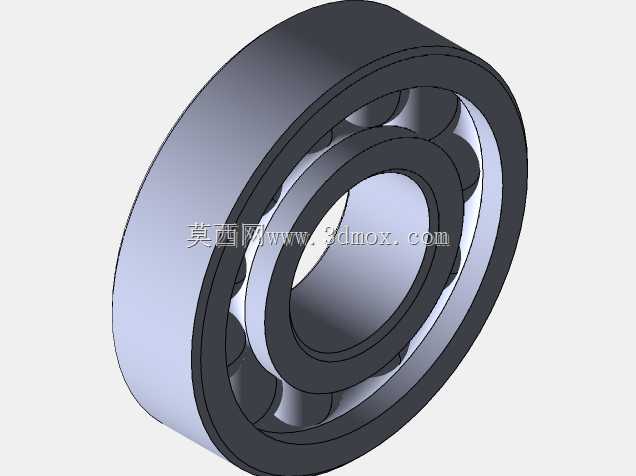

深沟球滚动轴承精密三维结构设计

这款滚动轴承是机械传动系统中承担回转支撑、降低运动摩擦阻力的核心基础零部件，广泛应用在各类需要回转运动传递的工业场景中，小到家用电机、电动工具的输出轴支撑，大到工业机床主轴、输送线辊筒、汽车传动箱、风电齿轮箱的回转部位，都能见到这类结构的身影。它的核心作用是在支撑旋转轴类零件的同时，最大程度降低轴运转过程中的摩擦系数，减少动力传递过程中的能量损耗，同时保证轴的回转精度始终维持在设计允许的公差范围内，避免轴系运转出现径向跳动、轴向窜动超差的问题。

从结构设计来看，这款轴承采用经典的深沟球结构布局，由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与需要回转的轴件过盈配合，随轴同步做回转运动；外圈与设备的轴承座孔过渡配合，起到固定支撑、承载径向载荷的作用；分布在内外圈滚道之间的钢球作为滚动体，将传统轴与座之间的滑动摩擦转化为滚动摩擦，大幅降低摩擦阻力；保持架则将所有钢球均匀分隔在滚道圆周方向，避免钢球在运转过程中相互挤压碰撞，保证每个钢球都能在对应滚道位置顺畅滚动，同时引导钢球在滚道内的运动轨迹，优化轴承内部的载荷分布。

设计过程中首先围绕额定动载荷、额定静载荷的使用需求确定轴承的公称内径、外径与宽度尺寸，这三个核心安装尺寸严格遵循通用机械零部件的安装互换性要求，确保同型号轴承可以直接替换安装，不需要额外修改轴径或者轴承座孔的加工尺寸。滚道的曲率半径经过反复校核，既保证钢球与滚道有足够的接触面积承载径向载荷，也预留了合理的接触角余量，让轴承可以承受一定比例的双向轴向载荷，适配多数轴系存在少量复合载荷的实际工况。钢球的直径与数量根据载荷等级匹配，在保证滚道壁厚满足强度要求的前提下，尽可能增大钢球直径、优化钢球排布数量，提升轴承的整体承载能力。保持架采用浪形冲压结构设计，重量轻、转动惯量小，不会给高速运转的轴承带来额外的离心载荷，同时兜孔间隙设计合理，既可以牢牢兜住钢球避免脱落，又不会对钢球的滚动产生额外阻滞。

在安装边界的设计考量上，这款轴承的轴向定位尺寸、安装倒角都做了标准化处理，轴与轴承座的配合面粗糙度、形位公差要求都在三维结构中做了隐含标注参考，安装时可以通过轴肩与孔肩实现轴向定位，不需要额外设计复杂的固定结构，同时预留了密封件的安装空间，用户可以根据使用场景的防尘、防漏油需求，加装对应的接触式或者非接触式密封结构，拓展轴承的适用场景，无论是干摩擦的开式传动环境，还是有润滑脂密封要求的闭式传动场景都能适配。
