开槽连杆式往复运动转换传动结构

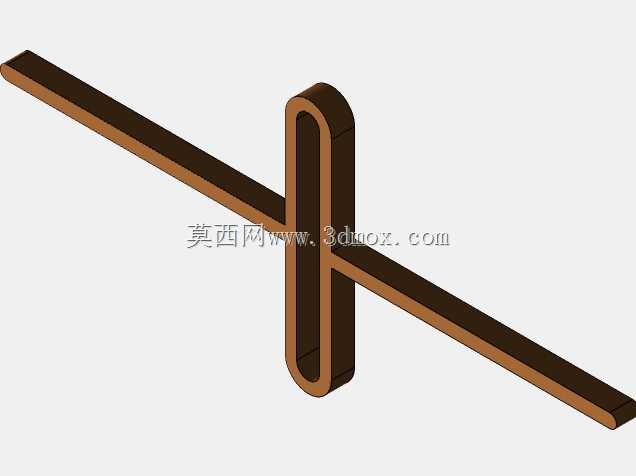

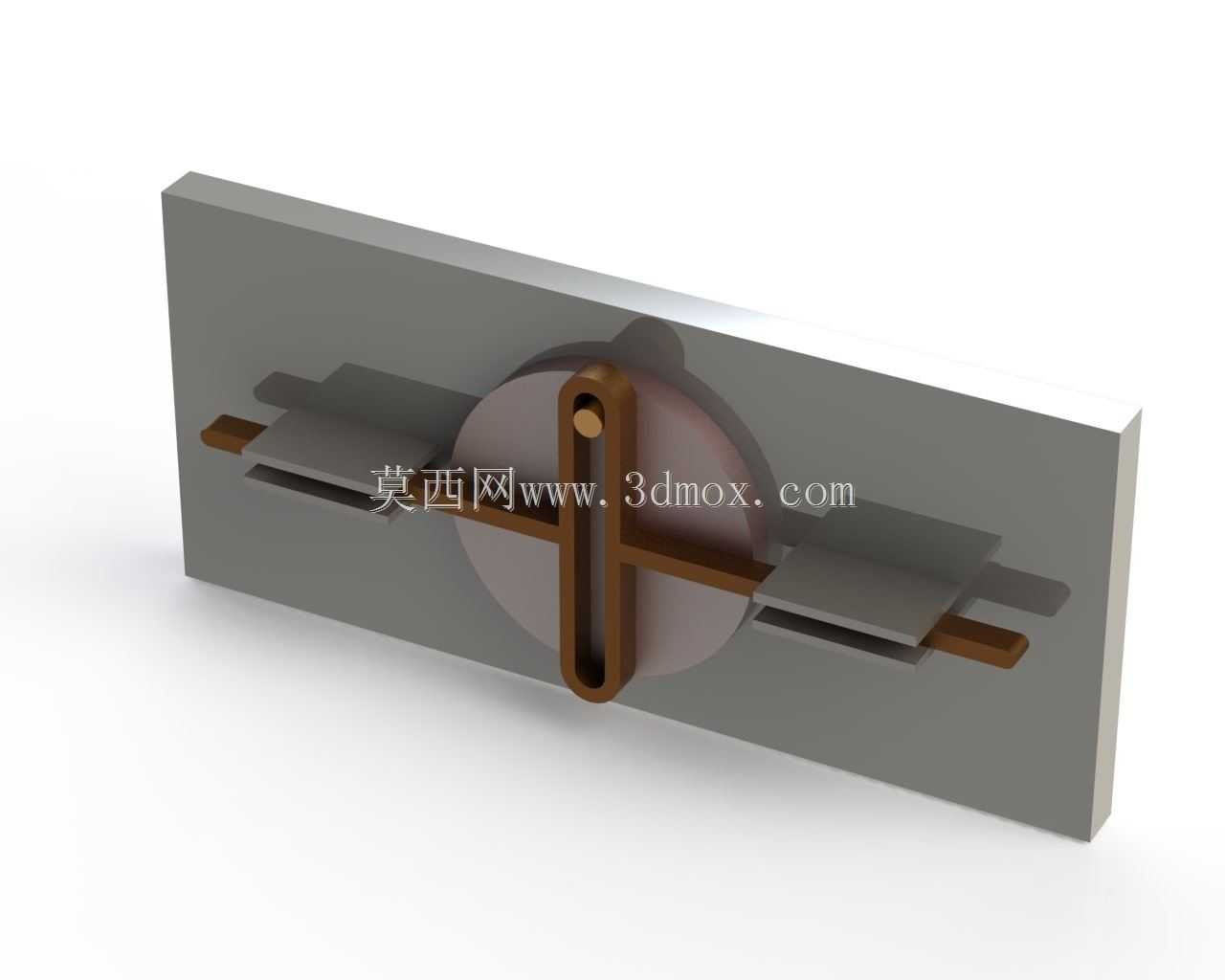

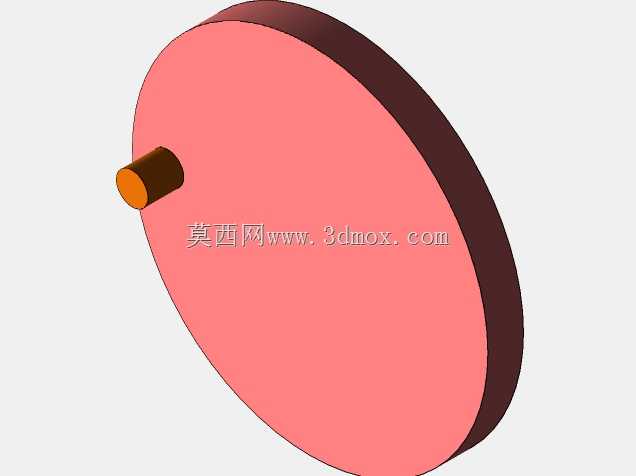

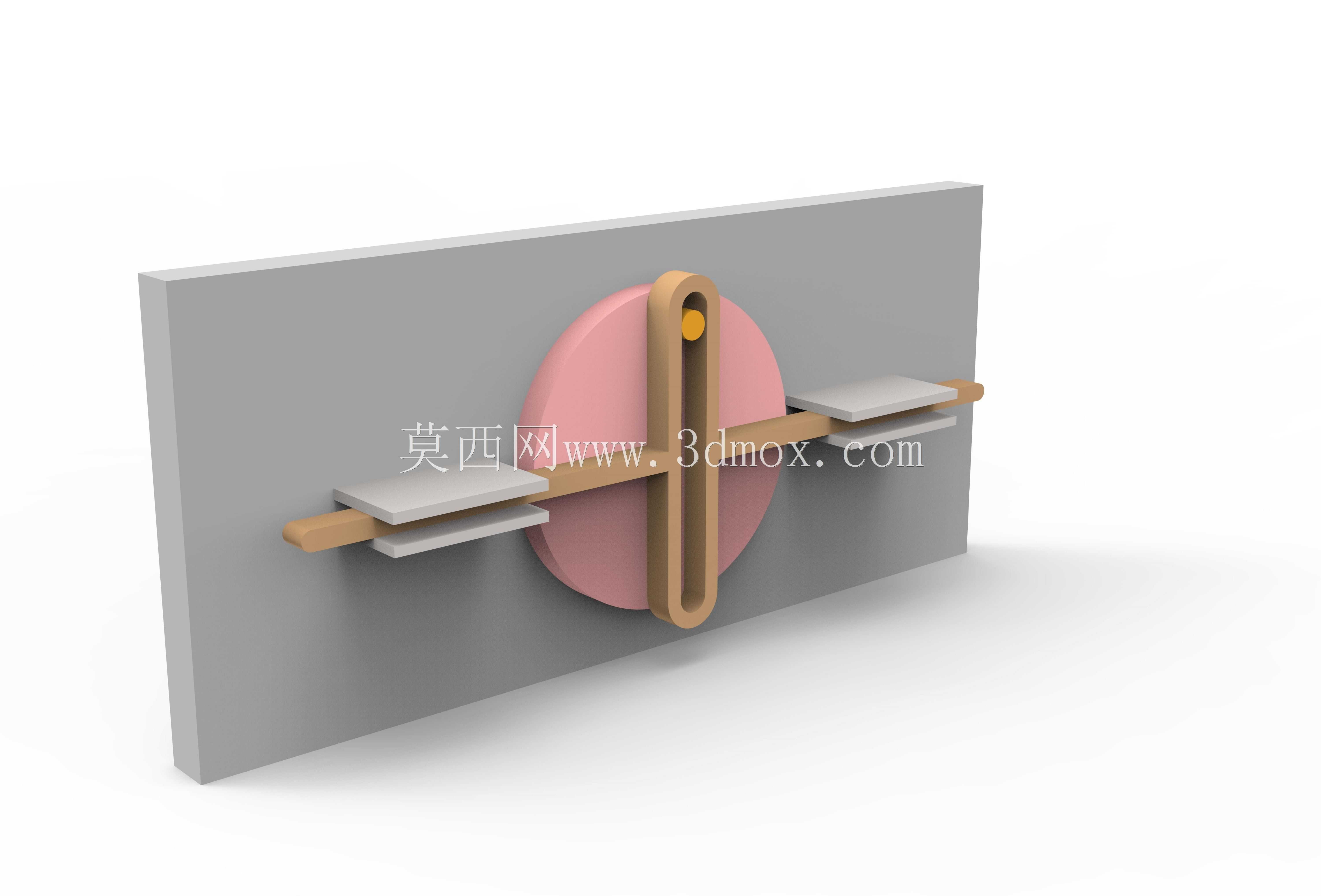

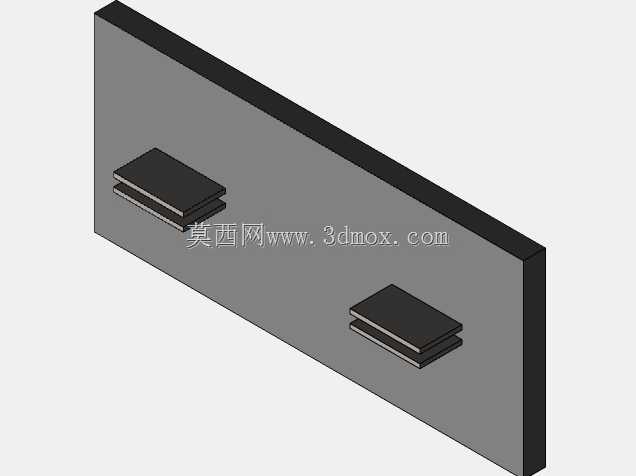

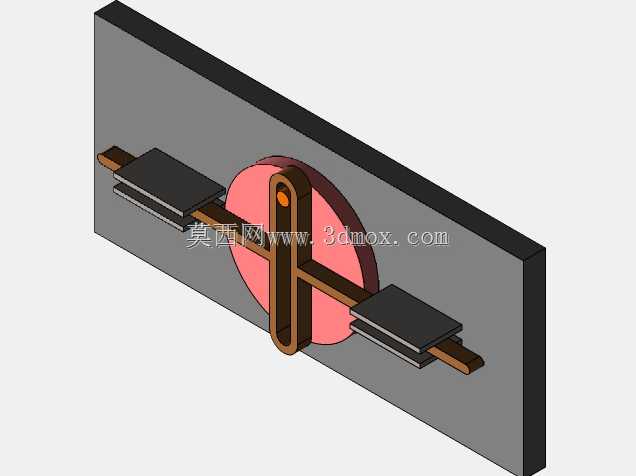

该传动结构是经典的运动形式转换执行构件，常被应用在小型冲压设备、计量泵驱动端、纺织机械的导纱往复单元、自动化生产线的直线推送模块等场景中，核心作用是实现旋转运动与直线往复运动的双向可逆转换，既可以将曲柄端输入的连续旋转转化为滑块端的规律直线往复输出，也可将直线往复的动力输入转化为曲柄端的连续旋转输出，适配多种需要运动形式切换的机械传动场景。从功能特性来看，该结构依靠滑动轭上的通槽与旋转部件端部的圆柱销形成滑动啮合副，传动过程中销体始终在槽内保持面接触滑动，相比传统曲柄滑块结构，它消除了连杆铰接处的侧向分力对滑块导向的额外负载，滑块运行过程中侧向受力更小，往复运动的直线度保持能力更强，在长行程往复工况下的磨损速率更低，传动平稳性更优，适合中低速、中等负载的连续运转工况。设计层面上，该结构采用立式安装板作为承载基体，所有传动构件都集成在单块安装板的正面，旋转构件的转轴贯穿安装板通过背部轴承实现径向与轴向定位，两侧的直线导轨直接固定在安装板表面，滑动轭架跨接在两侧导轨的滑块上，中部开槽位置恰好容纳旋转销的运动轨迹，整体布局紧凑，没有额外的外置支撑构件，安装时仅需要固定安装板的四个边角安装孔即可完成整机固定，不需要额外调整构件的同轴度或平行度，装配难度低。外形与安装边界方面，整体结构呈薄型长方体布局，安装板厚度较薄，突出安装板表面的构件最大高度不超过旋转盘的半径尺寸，两侧导轨的伸出端预留了足够的滑块行程余量，安装时需要在安装板背部预留转轴的动力输入连接空间，正面预留滑块两端外接执行构件的连接空间，不需要在侧面预留额外的操作或维护空间，可直接嵌入紧凑的设备腔体内部使用。滑动轭的槽宽与旋转销的直径采用间隙配合设计，预留了合理的润滑脂存储间隙，日常维护仅需要定期在槽壁与销的接触位置补充润滑脂即可，不需要拆解整体结构，维护便捷性较好。
