内螺纹90度弯头配直段管路连接结构

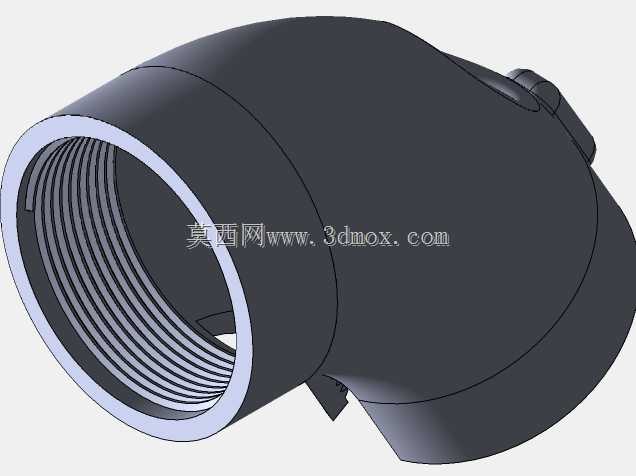

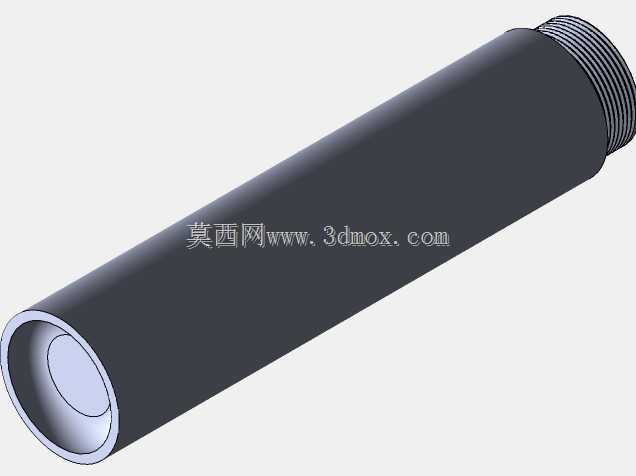

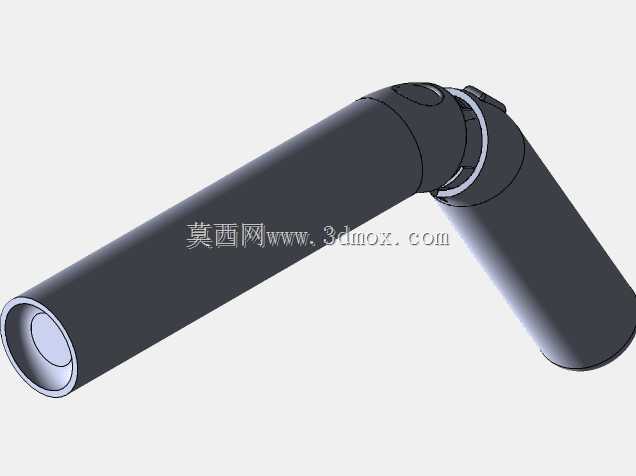

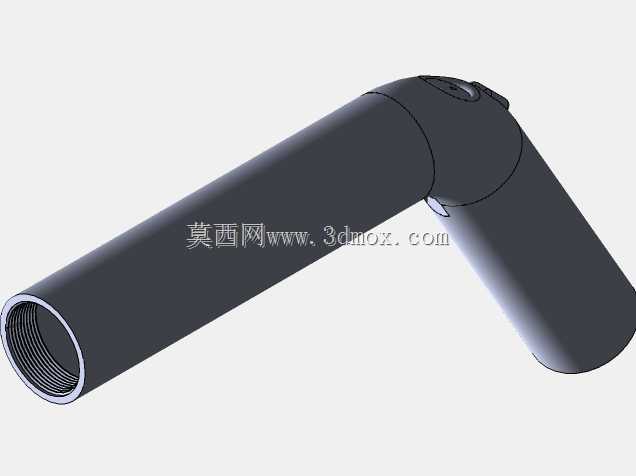

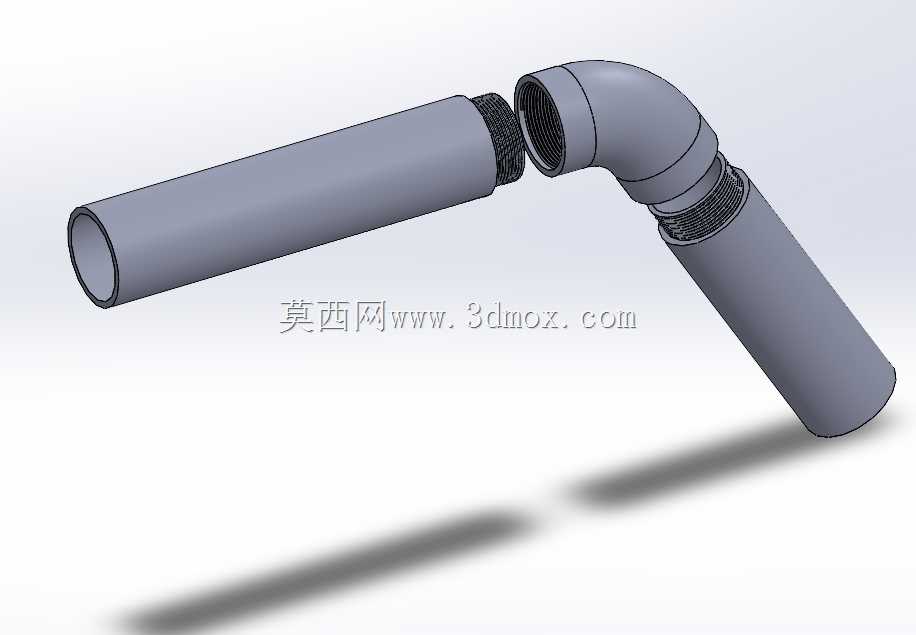

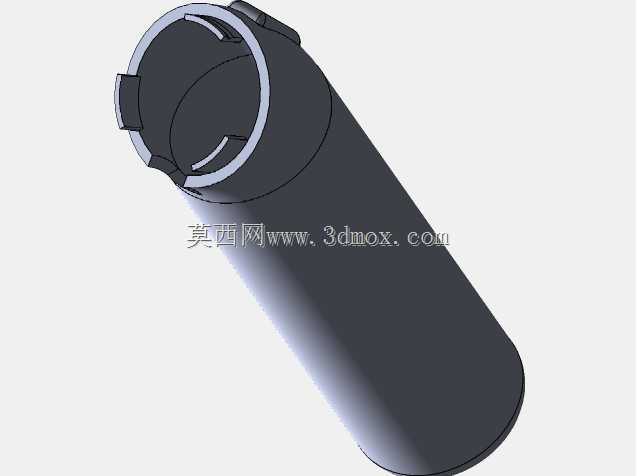

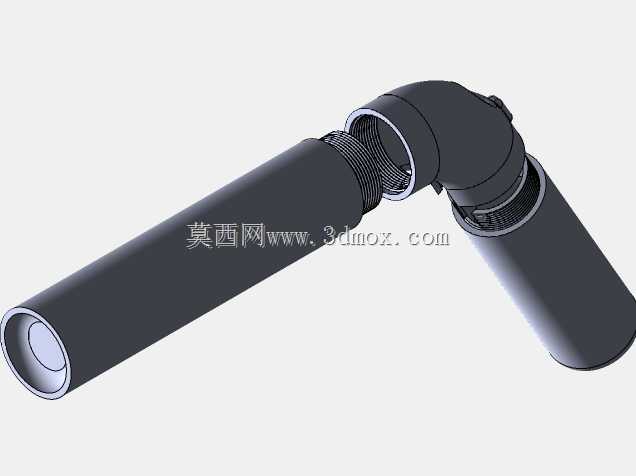

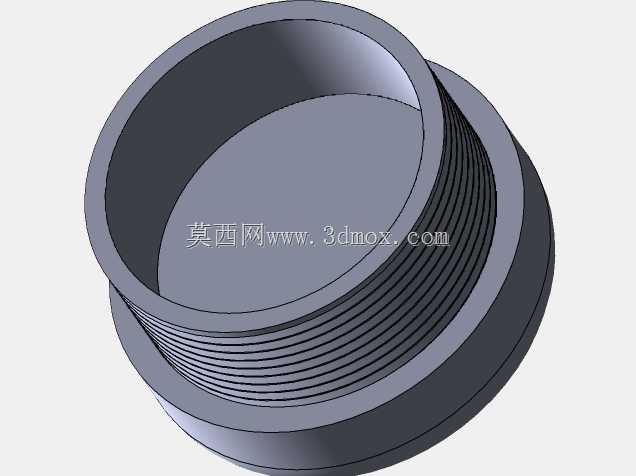

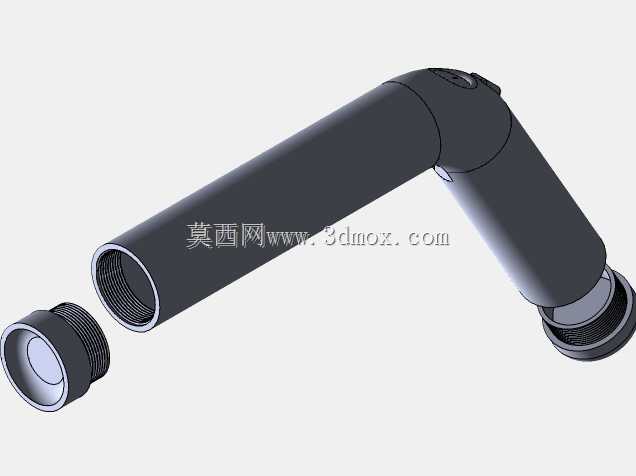

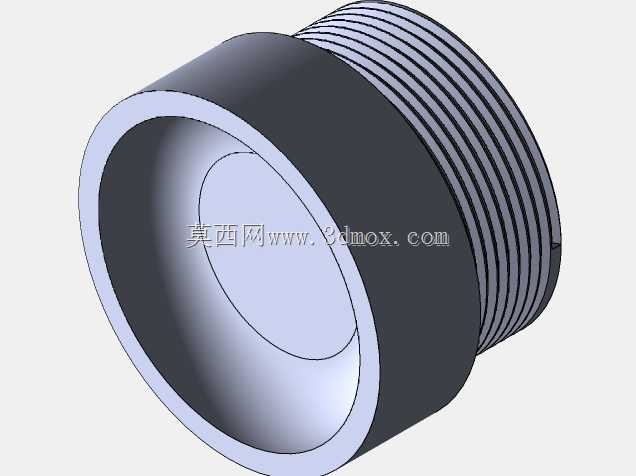

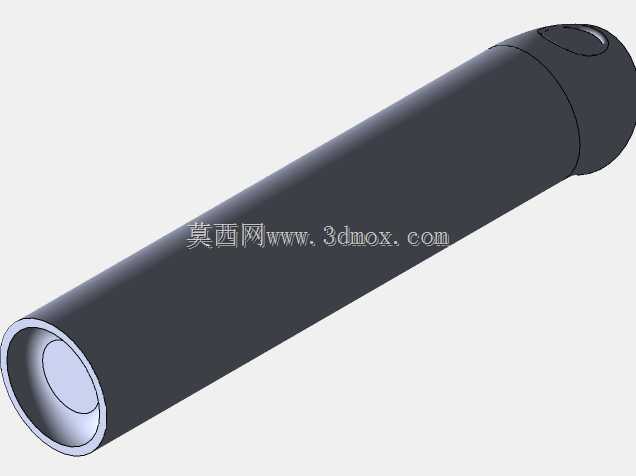

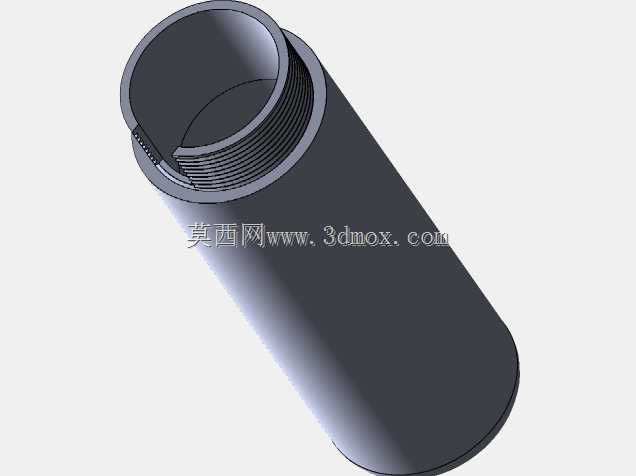

这套管路连接结构广泛应用于民用给排水、家装水路改造、小型工业流体输送、气动系统布设等场景中，主要用于实现管路的直角转向，同时兼顾两段直管路的密封连接需求，能够在有限的安装空间内完成管路走向的调整，避免管路过度弯折造成的通径缩减、流阻激增问题。该结构核心由90度内螺纹弯头、两段带外螺纹的直圆管组成，弯头两端均加工有标准内管螺纹，两段直管的连接端对应加工适配外螺纹，装配时可通过螺纹旋合实现紧密连接，无需额外焊接或粘接工序，现场安装便捷，后期维护拆卸也十分方便，可重复拆装使用。设计过程中优先保证管路通径的一致性，弯头的转弯处采用大圆弧过渡结构，有效降低流体经过转弯段时的局部阻力，减少输送过程中的压力损失，同时避免流体中杂质在转弯处沉积堵塞管路。螺纹部位的尺寸严格遵循通用管螺纹标准，可与市面同规格的标准管路配件直接适配互换，无需额外定制转接件。直段管路采用等径圆管结构，管壁厚度经过强度校核，能够满足常规低压流体输送的承压需求，外螺纹段的长度经过精准计算，既保证旋合后有足够的连接强度和密封长度，又不会出现旋入过深顶触弯头内部流道造成通径变小的问题。安装边界方面，弯头的转弯半径控制在合理范围，装配完成后整体占用空间紧凑，可适配墙面夹角、设备内部狭小空间的管路布设需求，两段直管的长度可根据实际安装场景灵活裁切调整，螺纹连接的形式也允许安装时微调管路的最终朝向，降低现场施工的对位难度。整体结构无多余复杂构件，外形简洁规整，加工难度低，装配逻辑简单，既适合批量预制生产，也能满足现场临时改造的管路连接需求，在低压输水、低压气动回路、小型设备冷却管路等场景下都能稳定发挥转向连接作用。
