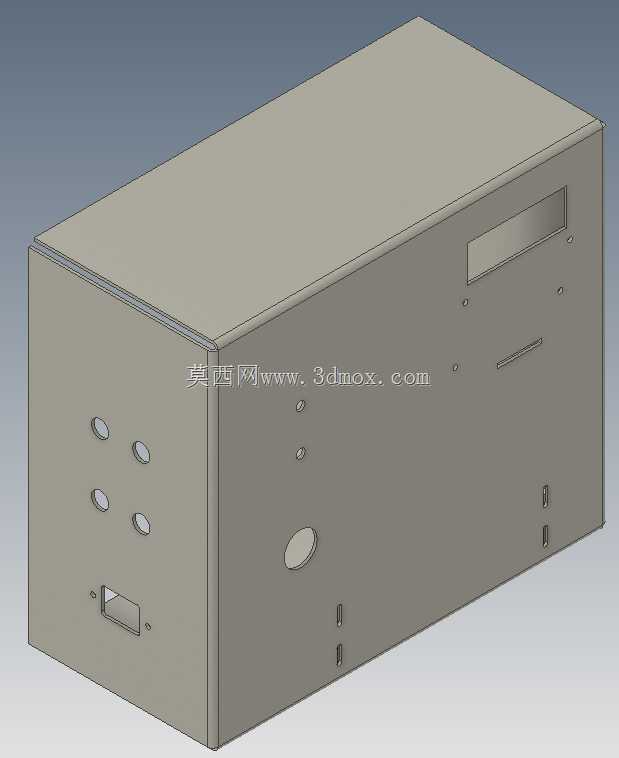

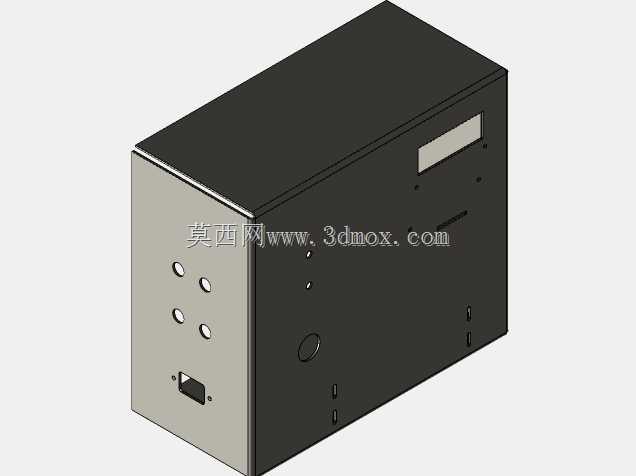

透明设备用钣金电子板防护外壳

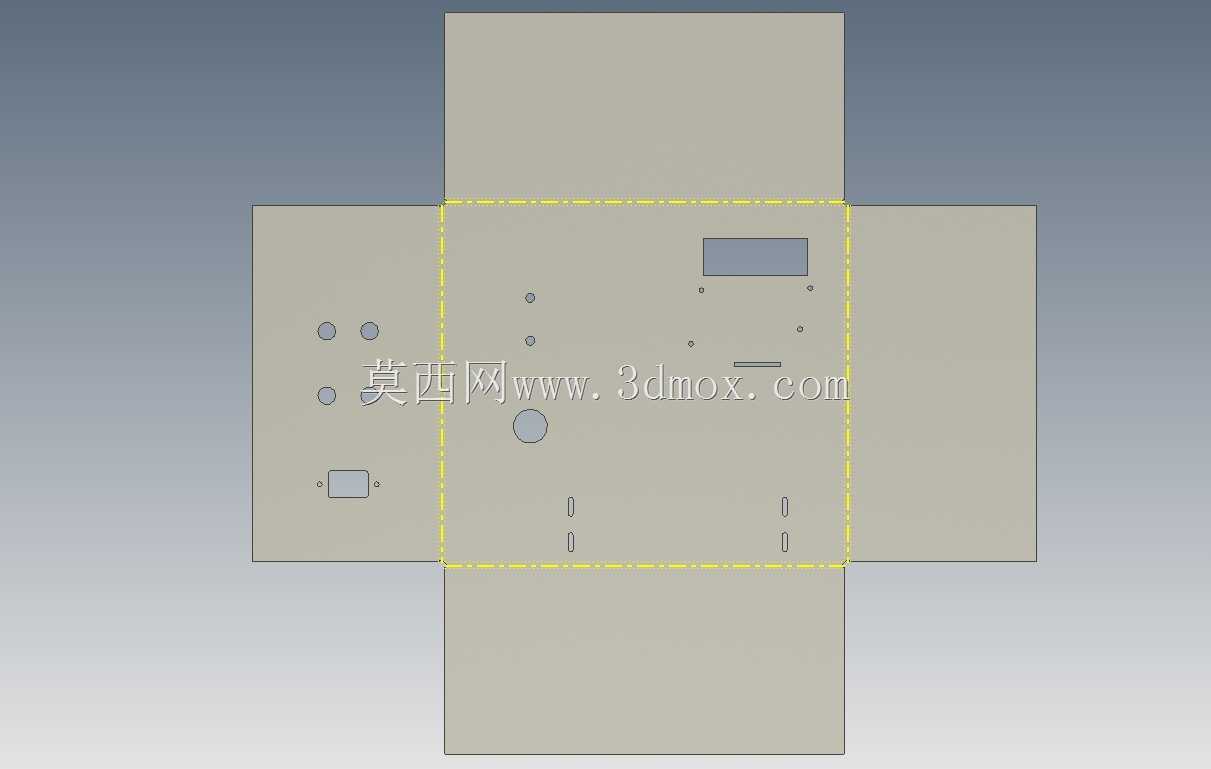

这款电子板外壳主要应用于工业透明观测类设备的电控系统防护场景，作为设备内部电子控制板的承载防护结构，它能够将核心电控元件与设备作业区域、外部环境进行有效隔离，避免生产过程中产生的粉尘、切削液飞溅、意外磕碰等因素对精密电子板造成损伤，同时也能对电控部分的线路进行规整梳理，减少线路杂乱带来的短路、误触风险，适配各类需要外露观测作业状态同时内置电控单元的工业加工、检测类设备使用。在实际设备运行过程中，该外壳承担着防护、规整、辅助散热的多重作用，外壳的封闭结构可以阻挡大部分外界异物侵入电控区域，预留的开孔则对应不同的功能接口需求：侧面的圆形开孔用于安装控制按钮、状态指示灯或者外接接线端口，长条形开槽用于安装显示屏或者通风散热栅格，下部的方形开口则对应电源接口或者通讯接口的安装位置，所有开孔位置都经过位置校准，能够和常规电子板的接口位置精准匹配，无需二次改孔即可完成装配。从设计思路来看，这款外壳采用一体化钣金折弯成型的结构方案，整体为规整长方体构型，能够最大化利用内部空间容纳标准尺寸的电子控制板，边角处采用小圆弧过渡处理，既避免了锐边带来的装配划伤风险，也能提升壳体整体的结构强度，减少钣金件受力变形的概率。壳体的拼接边采用压边咬合设计，配合少量固定点位即可保证整体结构的稳固性，不需要过多的紧固件就能实现壳体的密封拼接，既降低了装配的复杂度，也减少了紧固件突出对设备整体安装的干涉。在外形尺寸与安装边界上，这款外壳采用紧凑型尺寸设计，整体长宽高比例适配常规立式、台式工业设备的电控安装仓位，壳体背部预留有标准安装孔位，可以通过螺栓直接固定在设备的机架安装面上，不需要额外设计转接支架；壳体的侧壁厚度控制在合理范围内，既保证了足够的结构强度承受日常的装配受力与轻微碰撞，也不会占用过多的设备内部空间，外壳外表面无突出的结构设计，安装后与设备主体表面齐平度高，不会影响设备周边的其他部件安装与人员操作空间，同时平整的外表面也方便后续粘贴设备标识、操作提示标签等内容。壳体表面做了哑光防锈处理，能够适应车间内多尘、轻度潮湿的工作环境，长时间使用也不会出现表层锈蚀脱落的问题，维持设备整体的外观整洁度。
