起重作业用起重机吊钩三维结构设计

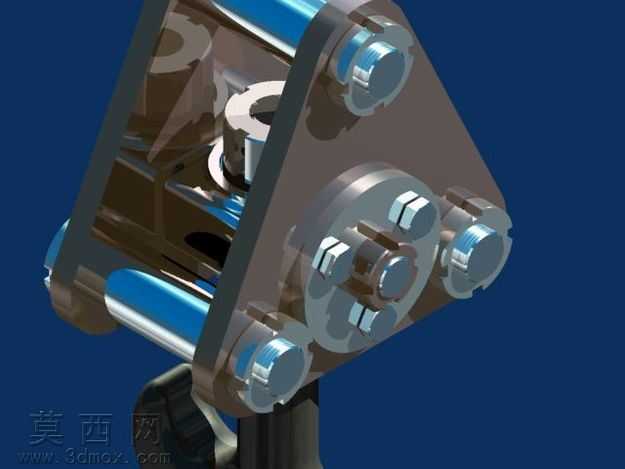

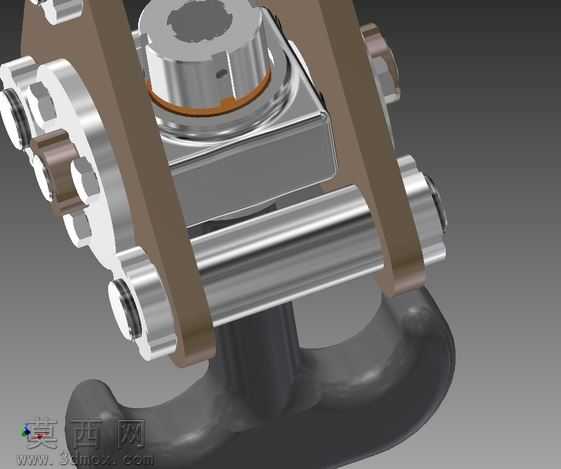

本作品为起重作业场景使用的起重机吊钩三维模型，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循起重机械吊具的实际设计规范，对吊钩的各个组成部件进行了1:1比例的结构还原。模型整体包含钩体、滑轮架连接轴、侧护板、顶部连接座、锁紧定位组件等核心结构，各部件之间的装配关系完全匹配实际起重吊钩的装配逻辑，可清晰展示吊钩的转动连接、载荷传递路径。在材质渲染表现上，针对不同部件的实际用材进行了区分设置：钩体部分采用高强度合金钢材质表现，渲染时调整了金属粗糙度参数，还原了锻钢件表面的哑光金属质感，同时保留了锻造成型后的细微表面纹理；连接轴、锁紧螺母等机加工部件采用亮面金属材质，通过调整反射参数展现机加工面的光洁度；两侧的护板部件采用棕褐色工程防护漆材质，模拟实际起重设备护板的涂装效果，不同材质的区分让模型的结构层次更加清晰直观。设计过程中，首先梳理了起重机吊钩的实际受力逻辑，从顶部与起重钢丝绳滑轮组的连接结构入手，依次完成连接座的轴承安装位、侧护板的轴孔定位、吊钩本体的转动配合结构设计，确保各个转动部件的配合间隙符合机械设计公差要求，既保证模型在虚拟装配中无干涉问题，也能直观体现吊钩在起吊作业时可灵活转动、适应不同吊装角度的功能特性。模型的细节处理上，对轴端的锁紧卡簧、连接螺栓的六角头、顶部连接座的密封槽等细小结构都进行了精细化建模，没有省略影响结构表达的细小特征，能够完整呈现吊钩总成的全部结构细节，可用于起重机械相关的教学演示、施工方案的吊装部件展示、起重吊具的结构参考等场景，帮助相关人员直观理解起重机吊钩的组成结构与工作原理。
