燃煤水泥厂圆形煤场堆取料设备三维设计

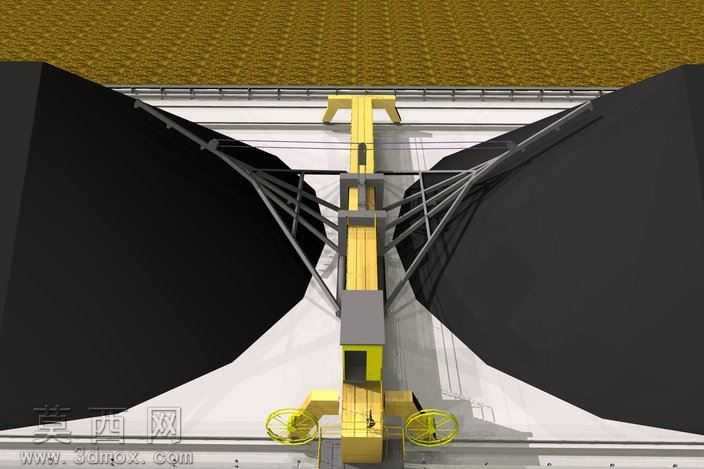

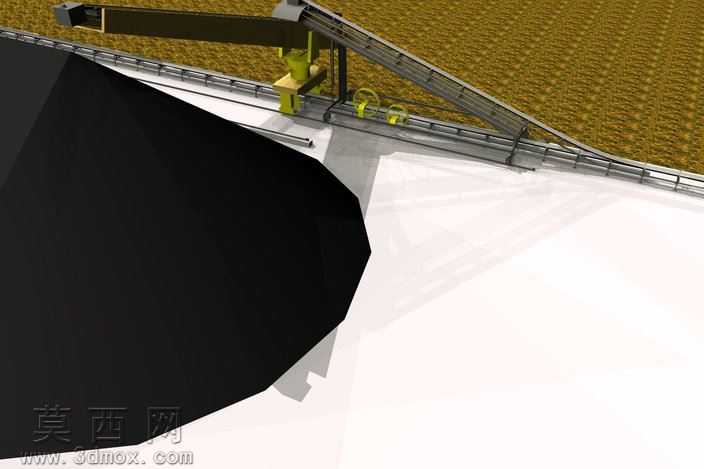

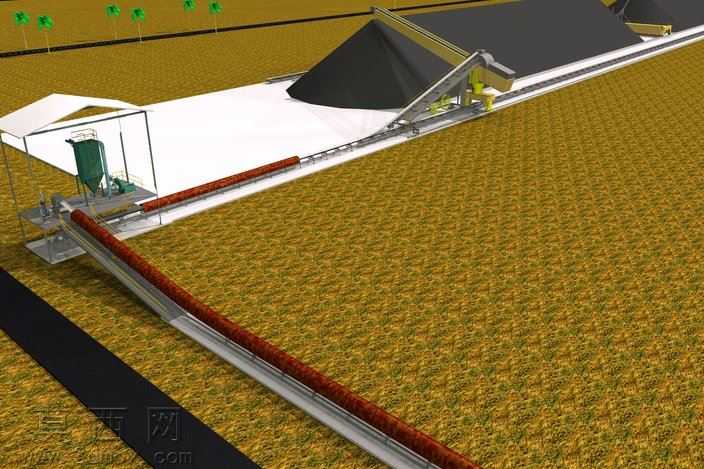

本作品为应用于燃煤水泥厂储煤环节的圆形料场堆取料机三维建模成果，建模阶段围绕散料储运用设备的作业逻辑展开结构搭建，首先完成圆形料场的基础场景构建，还原中心立柱、环形轨道、两侧锥形挡煤墙的基础布局，匹配燃煤水泥厂原煤存储的场地特征。主体设备建模采用自顶向下的设计思路，先定位中心回转立柱的核心基准，依次搭建上部悬臂堆料机构、下部刮板取料机构、行走端梁组件、俯仰调节结构，所有部件的装配关系完全匹配实际设备的运动逻辑：堆料悬臂可随回转机构绕中心立柱做360度回转，配合俯仰液压结构调整落料高度，实现环形煤堆的分层堆料作业；下部刮板取料机构同样依托中心回转基准，配合端梁沿环形轨道的行走动作，可覆盖整个圆形料场的存煤区域，完成燃煤的取料输送。材质与渲染阶段针对不同部件做了区分处理：设备主体的钢结构件采用哑光黄工业漆材质，还原重工设备的标准涂装质感，金属结构件的焊缝、连接螺栓位置做了细节刻画，提升模型真实感；行走轮、刮板链条等传动部件采用深灰耐磨金属材质，表面添加轻微磨损质感，匹配设备长期作业的使用特征；料场地面做混凝土肌理处理，煤堆区域采用深黑褐颗粒质感材质，还原散煤的堆积形态，挡煤墙采用哑光深灰混凝土材质，和煤堆、设备形成明确的视觉区分。建模过程中重点梳理了堆取料作业的物料流向逻辑：经铁路运输抵达厂区的原煤，通过进场带式输送机输送至堆料悬臂，随悬臂回转俯仰均匀堆存至环形储煤区域；取料作业时刮板机构将煤堆底部的燃煤刮送至中心出料斗，衔接下部输送设备送往磨煤工序，所有结构的位置、尺寸都围绕该物料流向做了适配，确保模型不仅具备外观展示效果，也能清晰呈现设备的作业原理与结构组成，可用于水泥厂散料处理环节的方案展示、设备结构教学等场景。
