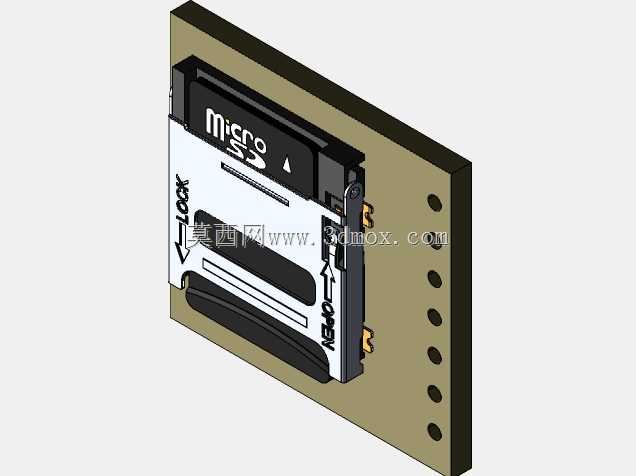

MicroSD卡座转接板模块化结构设计

这款MicroSD卡座转接结构，主要面向嵌入式开发、小型智能硬件、便携电子设备的存储扩展场景设计，是各类需要外置可插拔存储功能的电子装置中，承担存储卡物理固定与电气连接作用的核心接插件组件。在实际应用中，该结构可直接集成到数据采集终端、便携检测仪器、开源硬件开发板、小型物联网节点设备中，为设备提供可热插拔的MicroSD卡安装载体，解决板载存储容量不足、数据可离线导出的实际使用需求，适配绝大多数消费级、工业级MicroSD存储卡的安装使用。从功能特性来看，该结构完整保留了标准MicroSD卡座的自锁弹出机构，卡体插入后可通过内置弹性锁止结构固定存储卡，避免设备移动、震动过程中存储卡松脱导致的数据读写中断；按压存储卡即可触发解锁弹出结构，方便用户快速更换存储介质，无需额外工具辅助。卡座侧面预留的金属焊脚，可直接与PCB板对应焊盘完成焊接固定，实现电气信号的稳定连通，卡座本体上标注的插入方向标识，可有效避免用户反插存储卡导致的接插件损坏、卡体划伤问题。在设计思路上，该结构优先考虑实际装配的兼容性与可靠性，电路板轮廓严格匹配标准MicroSD卡座（V14）的安装尺寸，卡座本体与板体的贴合面做了定位限位设计，焊接过程中不会出现卡座偏移、引脚错位的问题；板体侧边设置的等距安装孔，可通过微型螺丝将整个转接模块固定到设备外壳内部的安装柱上，安装孔的位置、孔径均按照小型电子设备的常规安装规范设定，不会与周边其他电子元器件产生空间干涉。从安装边界来看，整个模块的厚度控制在常规板载接插件的厚度范围内，安装后存储卡插拔方向预留了足够的操作空间，不会被周边结构件遮挡插拔路径；卡座的金属外壳部分做了接地处理设计，可在焊接时与PCB板接地层连通，降低外部电磁干扰对存储读写信号的影响，提升数据传输的稳定性。整个结构的细节处理充分考虑了实际生产装配与终端使用的各类场景，既满足批量SMT贴片焊接的生产要求，也兼顾了终端用户更换存储卡的操作便利性，可直接适配各类需要外置MicroSD存储扩展的小型电子设备设计方案。
