5mx1.5m规格桁架式钢桥施工结构设计

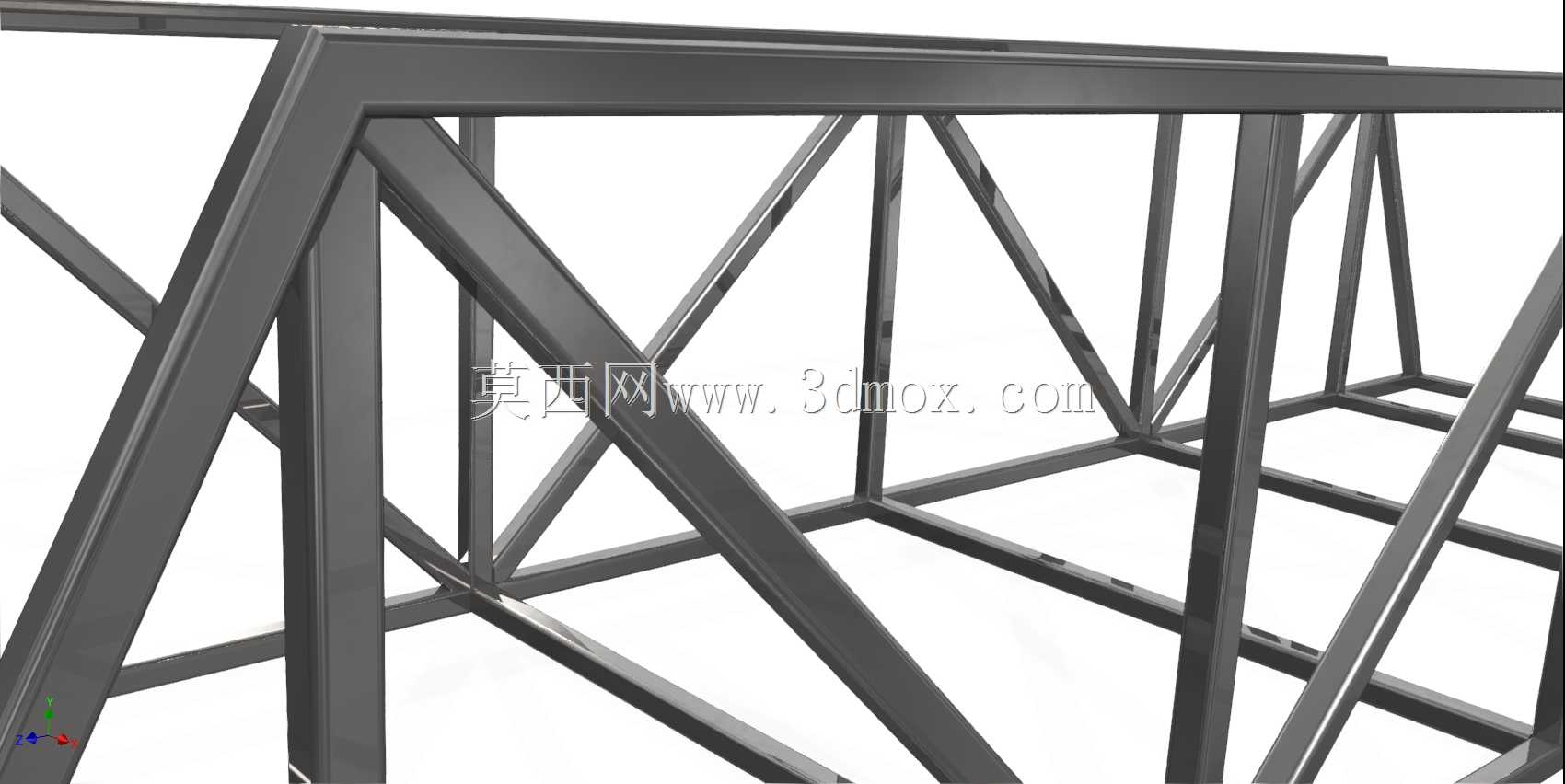

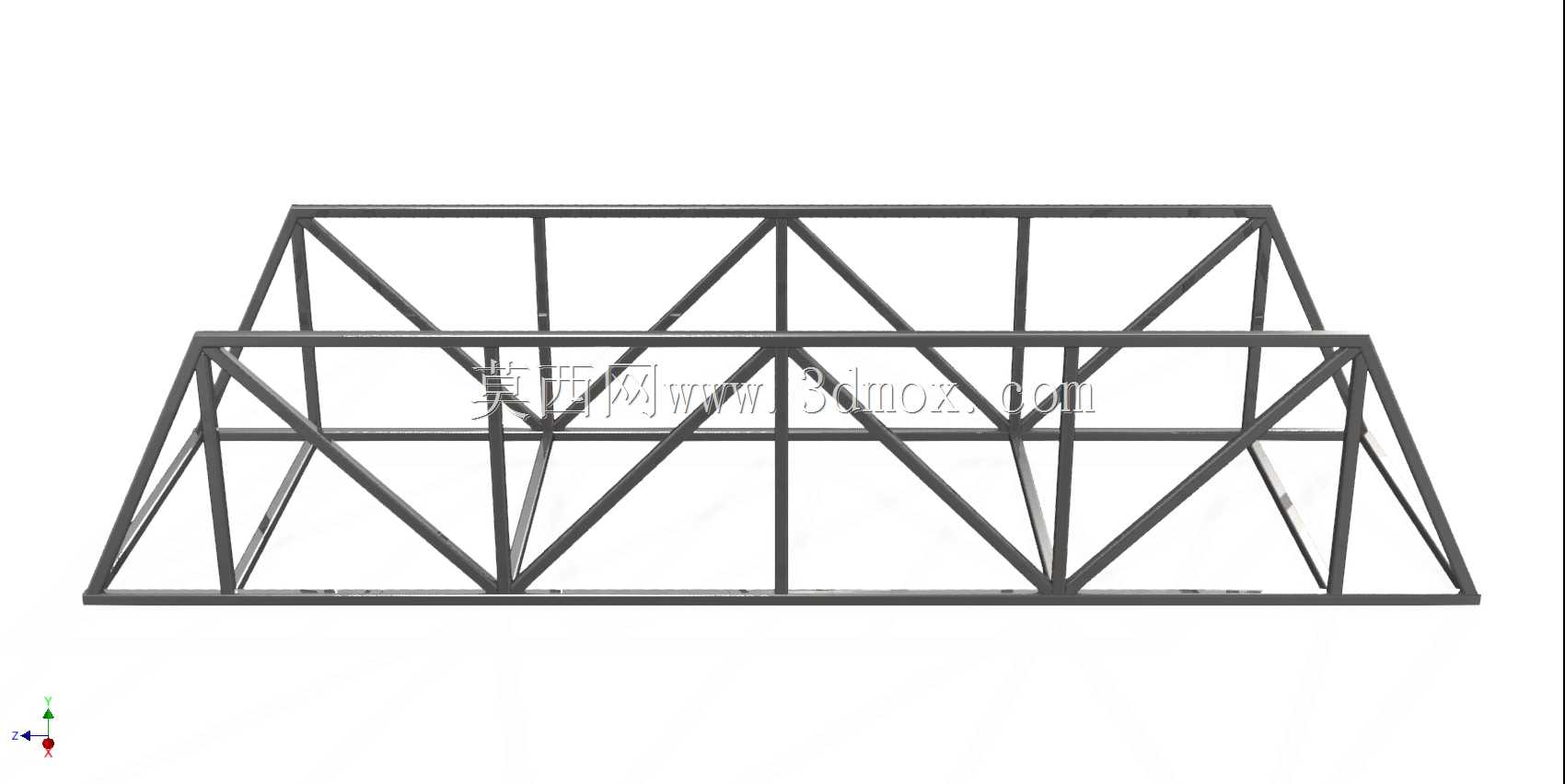

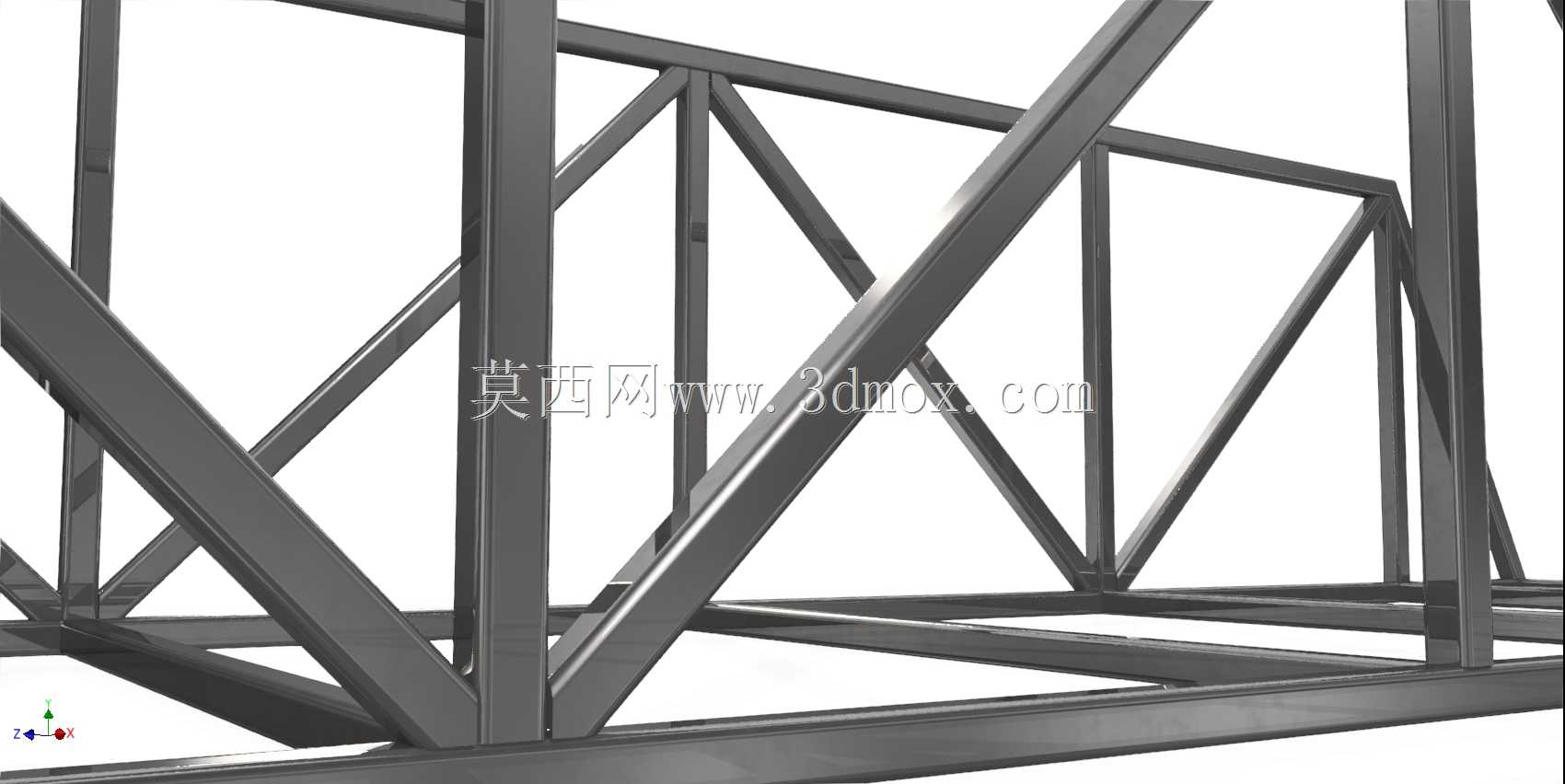

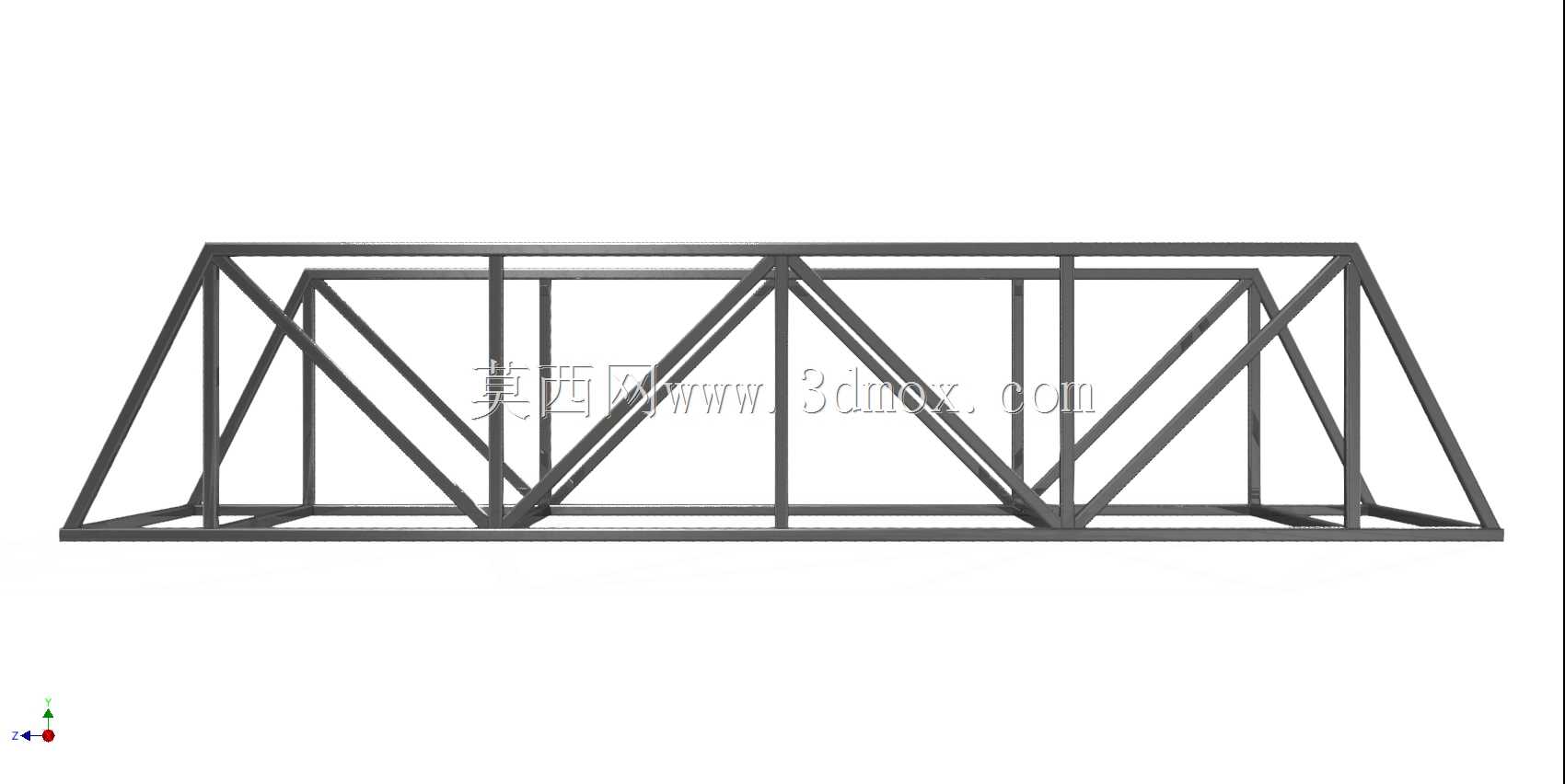

该钢桥结构主要面向工程施工场景的临时通行、物料转运需求设计，可应用于市政施工跨沟渠临时通道、水利工程围堰作业通行栈桥、矿山采区跨凹陷运输便道、建筑施工场地跨坑洞人行及轻型机具通行场景，也可作为小型工程作业的临时跨接结构，替代传统现浇临时便道大幅缩短施工筹备周期，降低临时通道的搭建与拆除成本。结构整体采用桁架式受力设计，核心受力逻辑为通过杆件的轴向拉压传导荷载，相比实腹式钢梁结构在同等承重能力下大幅降低自重，减少下部支撑结构的荷载压力，同时提升结构整体的抗变形能力，适配施工场景下常见的不均匀沉降、临时动荷载冲击等复杂受力工况。设计过程中优先考虑施工场景的快速拆装需求，所有杆件均采用标准化型材规格，主弦杆、腹杆、横向连接撑的连接节点均采用适配现场螺栓拼接的接口形式，无需现场焊接作业即可完成组装，单跨结构可由小型施工机具配合人工完成搭建，适配无大型起重设备的野外施工场景。外形尺寸严格控制为5m跨度、1.5m通行宽度，安装边界预留两侧各0.2m的节点操作空间，下部支撑仅需在两端设置简易混凝土支墩或型钢垫梁即可完成架设，无需对跨中区域做地基处理，可直接跨越宽度5m以内的沟渠、坑槽、管线保护区等无法直接通行的区域。结构的腹杆采用三角形稳定排布，上下弦杆承担整体弯曲应力，斜向腹杆承担剪切应力，横向设置多道水平撑与竖向横撑，避免结构在动荷载作用下出现侧向失稳，可满足施工场景下轻型手推车、小型电动机具、作业人员的通行承重需求，整体结构做了等强连接设计，所有节点的连接承载力不低于杆件本身的承载力，避免节点先于杆件破坏的安全隐患。同时结构设计预留了护栏安装接口，可在两侧快速加装临时防护栏杆，满足施工安全规范要求，在完成施工任务后可快速拆解转运至其他作业面重复利用，相比一次性临时通道具备更高的经济性与施工适配性。
