桌面级铝型材框架数控雕刻加工设备

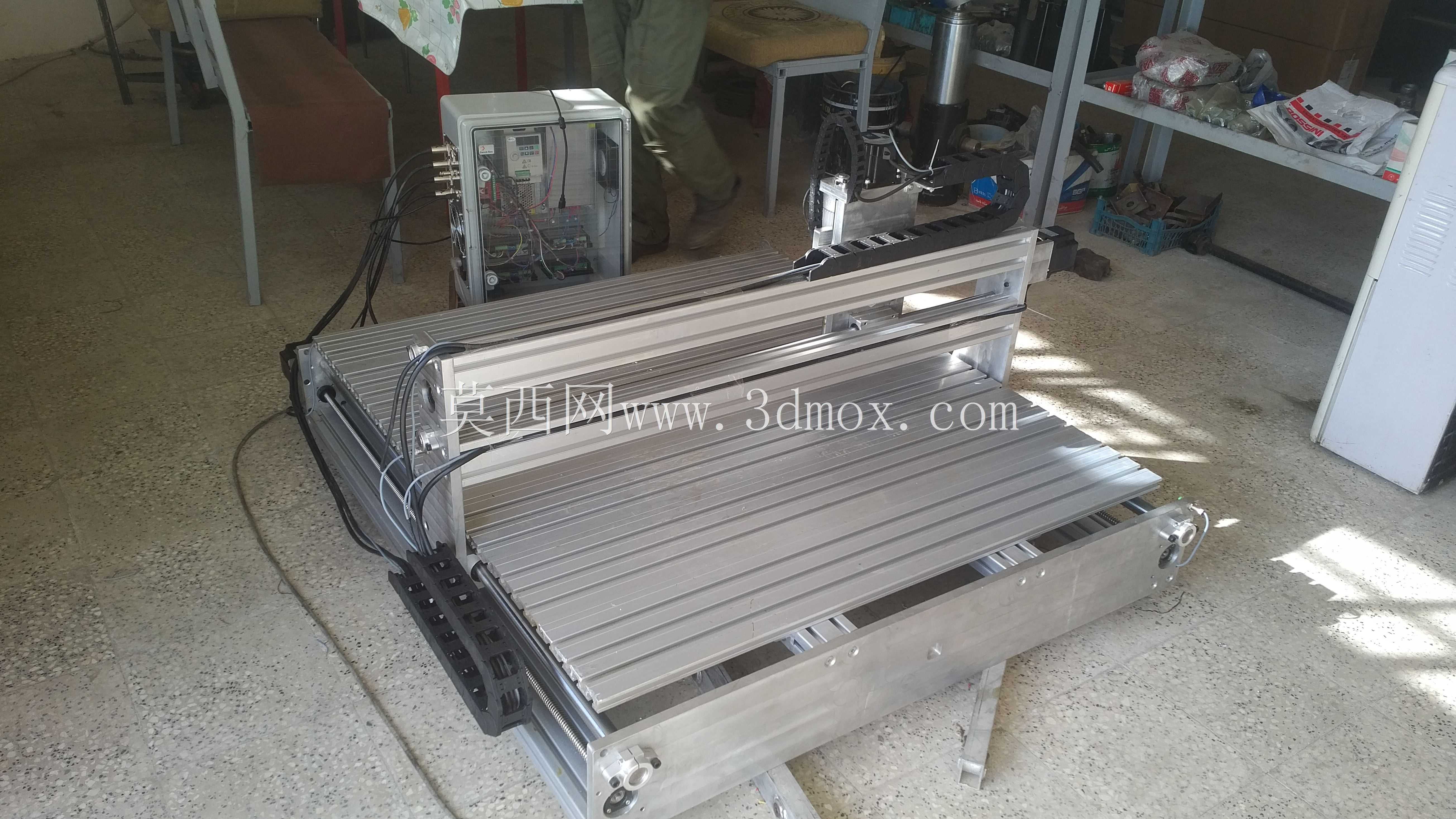

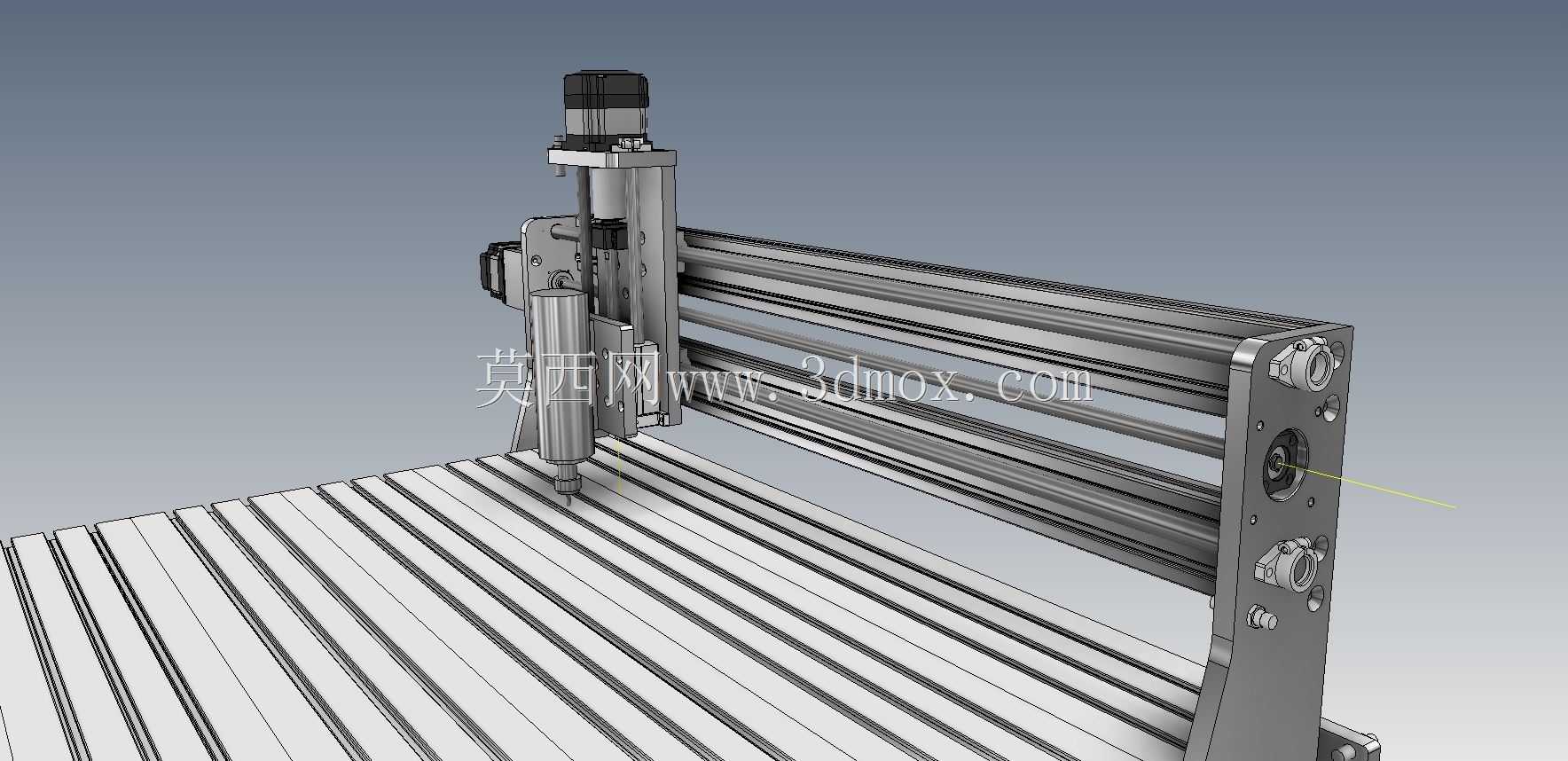

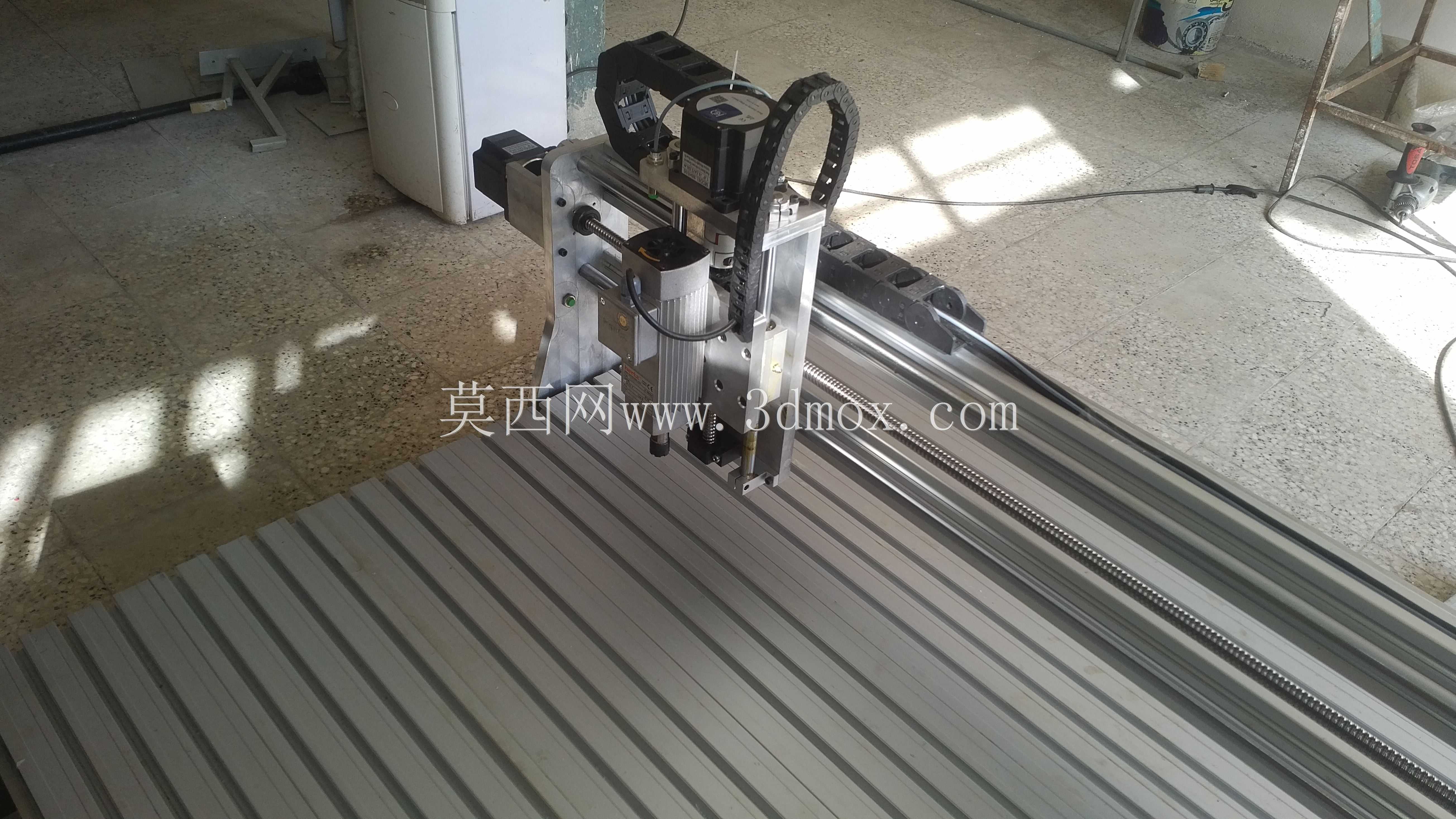

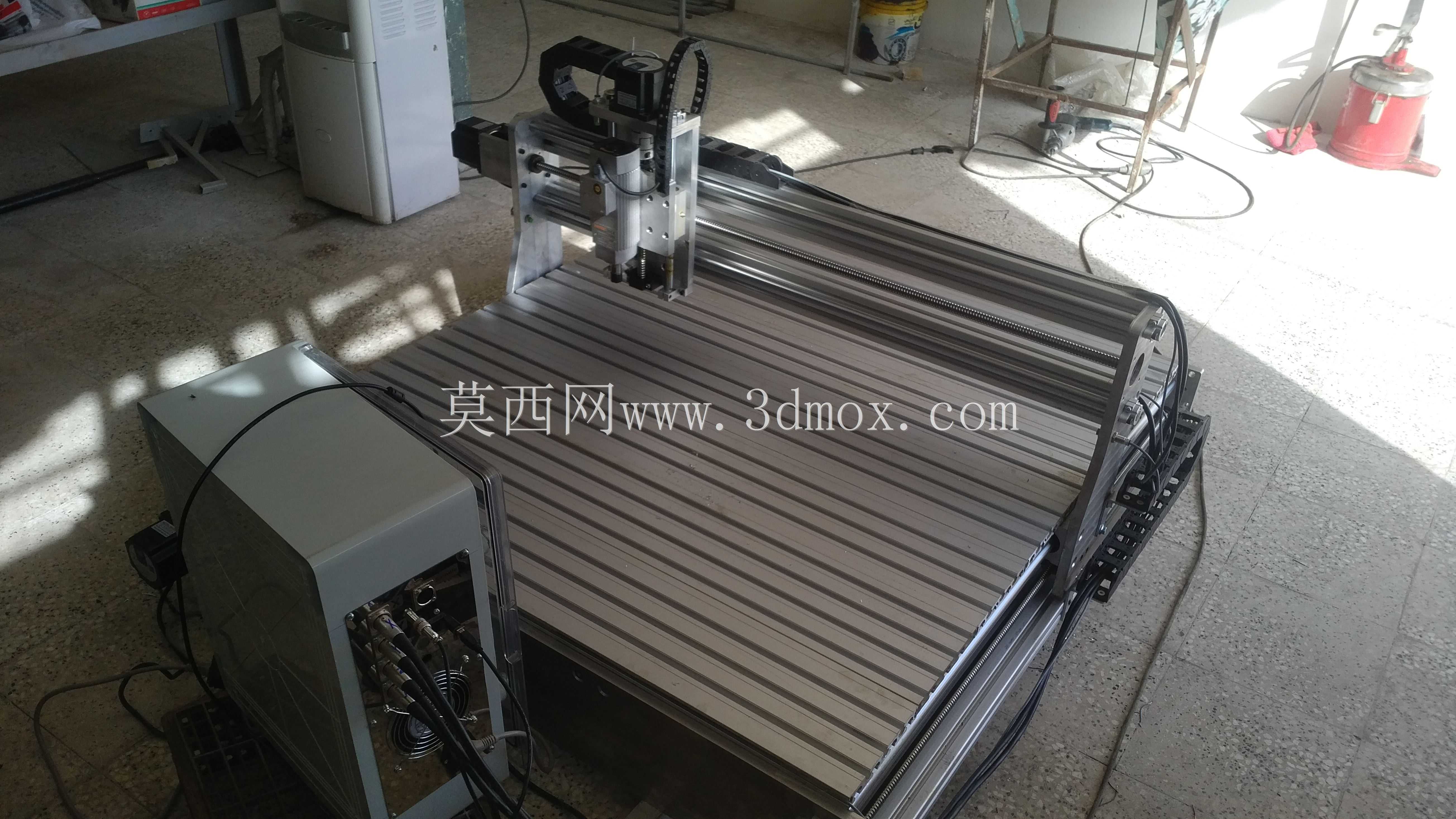

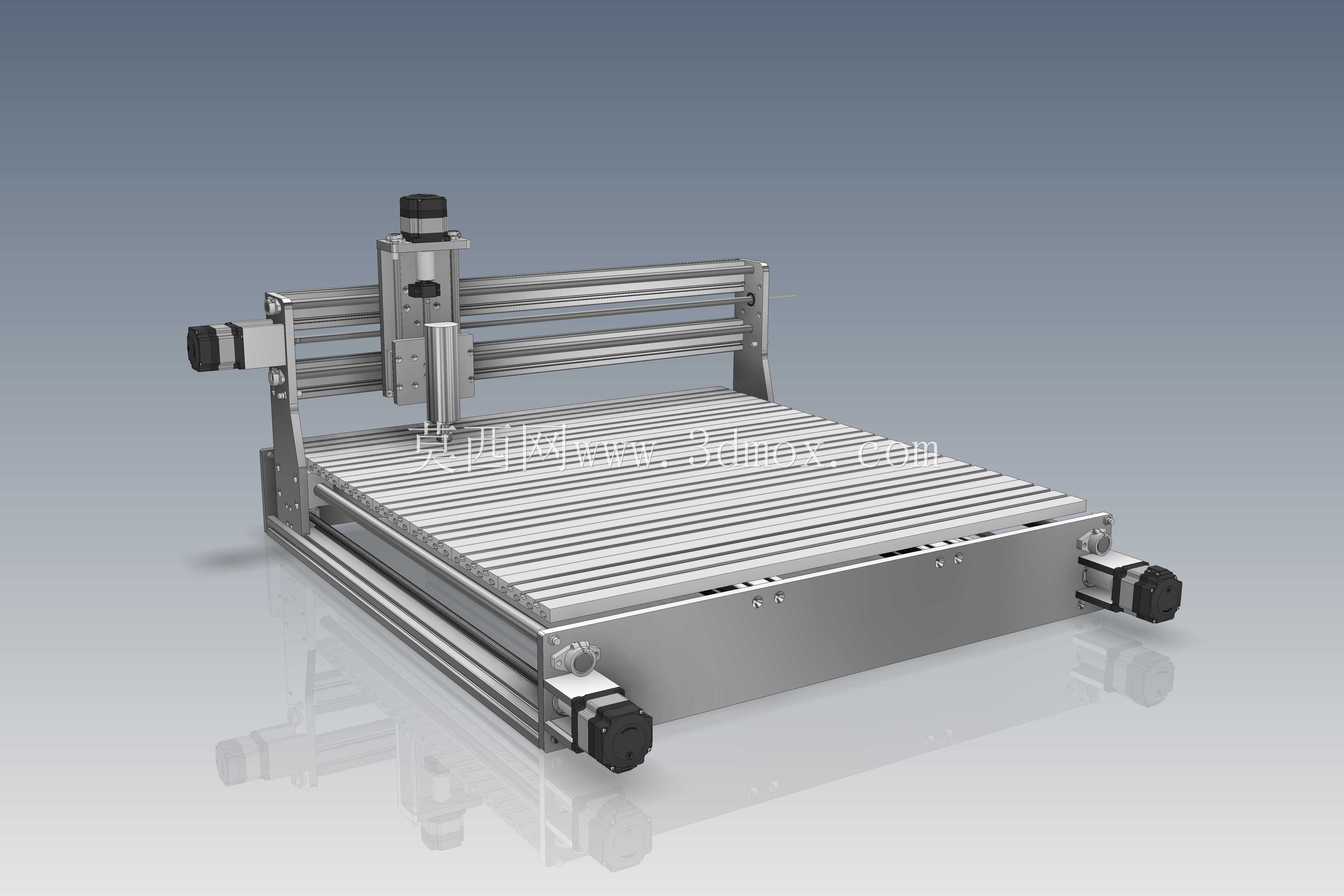

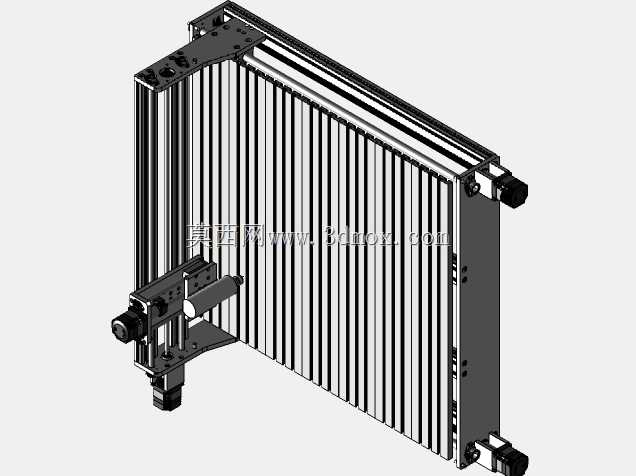

这款桌面式数控加工设备主要面向小型加工工坊、个人DIY创作、教学实训场景设计，可覆盖软金属、亚克力、木材、PCB板等多种材质的平面雕刻、铣削、钻孔、轮廓切割作业，能够满足小批量定制加工、创意作品制作、工艺样品打样的实际使用需求，相比大型工业数控设备占地更小、部署灵活，无需复杂的地基安装即可投入使用。设备整体采用工业铝型材拼接搭建主体框架，型材自带的标准槽道可灵活调整各部件的安装位置，既保证了整体结构的刚性，又为后续的功能拓展预留了充足的改装空间，用户可根据加工需求更换不同功率的主轴、调整加工行程范围。传动部分采用三轴精密直线导轨搭配丝杆传动结构，X轴横跨工作台面搭载主轴组件，Y轴负责带动工作台完成前后方向的进给，Z轴实现主轴的上下升降进给，三个运动轴均搭配独立的驱动单元，可实现精准的位置控制，保证加工过程中的走刀精度，避免出现加工纹路错乱、尺寸偏差超差的问题。设备的工作台采用带标准T型槽的平台设计，可通过配套压块快速固定不同尺寸的加工板材，无需额外制作专用夹具，适配常见的小幅面加工物料，整体安装边界控制在桌面可容纳的尺寸范围内，整机重量适中，普通工作台即可承载，无需额外加固支撑。设计过程中充分考虑了日常使用的维护便利性，所有传动部件均外露在易操作的位置，日常加注润滑脂、清理加工碎屑、更换易损配件都无需复杂的拆解操作；走线全部沿铝型材槽道规整布置，避免加工过程中切屑、冷却液磨损线路引发故障；主轴采用快装夹持结构，可根据加工材质快速更换对应规格的刀具，无需复杂的对刀调整即可快速切换加工工序。设备的驱动电机均布置在框架的外侧端位，既避免加工碎屑堆积影响电机散热，又能在电机出现故障时快速完成拆装修复，降低日常使用的维护成本。
