1英寸规格博鲁海带夹紧式铰接连接构件

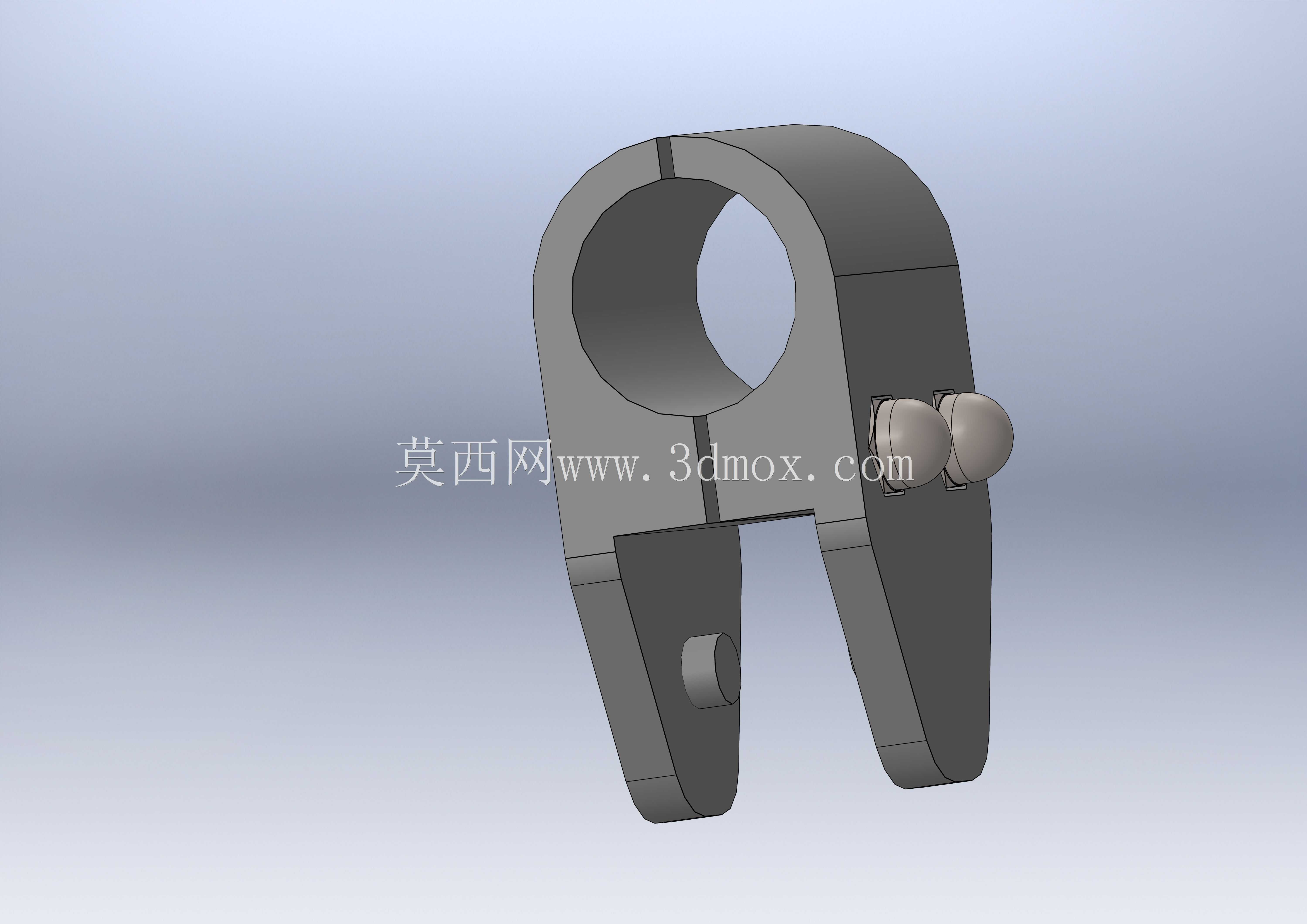

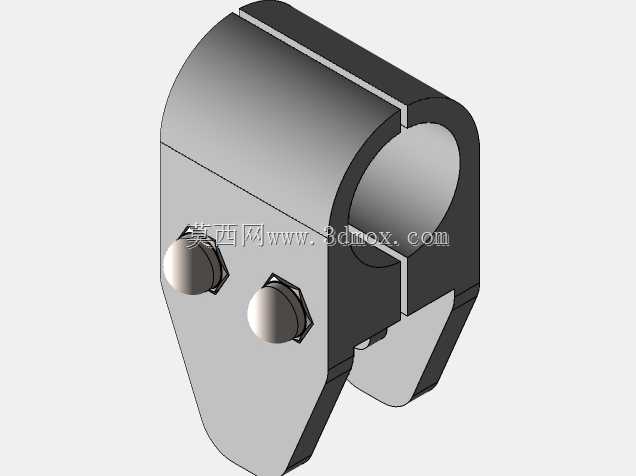

该构件属于工业管线与型材支撑系统中的铰接夹紧类连接件，主要应用在模块化工业框架搭建、流体管线支吊架调整、轻型设备活动支撑结构、生产线旁工装夹具的角度可调连接场景中，能够为需要小范围角度摆动调整的圆管类构件提供可靠的夹紧固定与铰接转动功能，在工业铝型材框架改造、车间临时管线排布、小型设备的角度可调安装工位中十分常用。从实际使用功能来看，该构件一端为开缝式圆形夹紧腔，适配1英寸外径的圆管类构件，通过侧面两颗锁紧螺栓施加预紧力，依靠开缝结构的弹性形变抱紧穿入腔内的圆管，无需在圆管表面额外加工定位孔或焊接连接座，安装时不会破坏原有管线或杆件的表面结构，拆卸调整也十分便捷；构件另一端为叉形铰接耳结构，能够与配套的铰接支座或另一组连接构件通过销轴配合，实现绕铰接轴的小角度自由摆动，可补偿安装过程中的角度偏差，也能适配设备运行过程中产生的小范围位移与振动，避免刚性连接带来的应力集中问题。在设计思路上，该构件整体采用一体式机加工结构，主体部分选用具备足够强度与韧性的金属材质，夹紧腔的开缝宽度经过反复校核，既保证锁紧时能够产生足够的弹性形变抱紧圆管，又不会因开缝过大导致构件整体刚性下降；侧面的两颗锁紧螺栓对称布置，拧紧时能够让夹紧腔的受力更加均匀，避免单侧受力导致圆管被夹偏或局部应力过大损伤管壁；铰接耳的叉形开口尺寸与销轴孔的位置精度经过严格控制，保证铰接转动时无卡滞，同时铰接配合面的间隙控制在合理范围，避免转动过程中产生过大的旷量影响支撑稳定性。从安装边界来看，该构件的圆形夹紧腔内径严格匹配1英寸标准圆管外径，适配的圆管壁厚范围覆盖常规工业用圆管的常用壁厚区间，安装时仅需在圆管上确定安装位置，将构件穿套在圆管上调整好角度后拧紧侧面螺栓即可完成固定；铰接端的销轴孔为标准尺寸，可适配同规格的标准销轴或螺栓作为铰接轴，安装时无需额外定制非标连接件，整体外形轮廓紧凑，安装后不会占用过多的周边空间，能够在空间受限的框架内部或管线密集区域顺利完成安装，在保证连接强度的同时尽可能压缩了构件的整体体积，适配轻量化、模块化的工业安装需求。
