多工位组合式直角支撑固定座结构

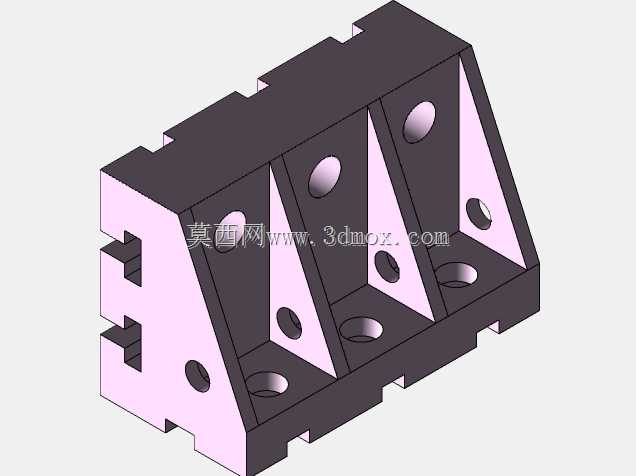

这款多工位组合式直角支撑固定座，是工装夹具搭建、自动化生产线工位排布、检测治具组装场景中常用的基础支撑构件，主要用于在垂直安装面与水平安装基准之间提供高强度的直角连接支撑，可同时承载多组并排布置的功能组件，在非标自动化设备的工位架搭建、机床辅助定位工装、工业铝型材框架的转角加固场景中都有广泛应用。从实际使用功能来看，该支撑座采用一体化的多联并排结构，单座即可实现三个独立工位的直角支撑需求，相比单个独立角座拼接的安装方式，能够有效减少安装累计误差，保证各工位之间的位置度一致性，同时整体式的筋板结构大幅提升了支撑刚性，在承受侧向载荷与垂直压载时不易出现形变偏移。设计思路上，构件采用直角三角形加强筋的经典力学结构，每个独立支撑单元的垂直立面与水平底面之间都设置了整面的三角加强筋，将垂直方向的载荷通过筋板均匀分散到底部安装面，避免应力集中导致的构件断裂；垂直立面与水平底面上都预留了多组不同规格的安装孔位，部分孔位采用沉孔设计，安装后螺栓头不会突出构件表面，不会干涉后续搭载组件的安装空间；构件的侧边与底部都设计了标准的卡槽结构，可直接与工业铝型材的槽位配合卡接，无需额外加工转接板即可快速完成定位安装，大幅缩短工装搭建的周期。外形与安装边界方面，整体为长方体式的多联排布结构，三个支撑单元等距并排布置，整体宽度适配常规100mm规格工业铝型材的安装间距，垂直立面高度与底面深度保持1:1的直角比例，可同时满足垂直挂载与水平承托的安装需求；底部的卡槽间距符合通用工业型材的槽口标准，安装时可直接沿型材槽道滑入调整位置，所有安装孔位的孔距都遵循通用工装安装的孔距标准，可与市面上多数标准紧固件、转接件直接适配，无需二次打孔加工。构件的外露棱边都做了微小的倒角处理，既避免安装过程中锐边划伤操作人员，也能减少安装时与相邻构件的磕碰干涉，每个支撑单元上的不同孔径分别对应不同规格的螺栓连接需求，大孔用于主承载位置的螺栓紧固，小孔用于辅助定位与防转限位，保证安装后构件不会出现移位偏转。
