曼卡尔菱形带座外球面轴承结构设计

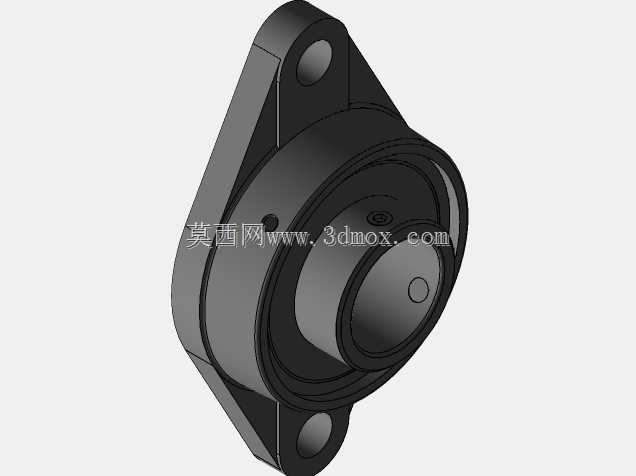

这款带菱形安装法兰的外球面轴承组件，是轻载传动场景中应用极为广泛的支撑部件，常见于食品输送线、小型农机传动辊、包装设备导辊、纺织机械导纱辊等对安装空间有紧凑要求的传动工位，主要作用是为旋转轴提供稳定的径向支撑，同时可补偿一定范围内的轴系安装对中误差，降低轴系加工与装配的精度要求，提升整套传动机构的运行可靠性。从功能特性来看，该组件整合了外球面球轴承与菱形冲压轴承座的优势，轴承内圈通过顶丝可与转轴实现快速锁紧，无需额外设计轴肩定位结构，安装拆卸流程简便；轴承自带的密封结构可阻挡外界粉尘、水汽进入轴承滚道内部，在多尘、轻度潮湿的工况下也能保持较长的润滑寿命，减少日常维护的频次。在设计思路上，这款轴承座采用菱形两孔安装布局，相比方形四孔安装座，在满足同等支撑强度的前提下，大幅压缩了安装所需的平面空间，两个安装孔呈对角分布，可通过螺栓直接固定在设备的安装立板或机架平面上，安装时无需复杂的定位工装，仅需保证两个安装孔的中心距与机架预制孔位对齐即可完成固定；轴承外圈与座孔采用球面配合设计，当转轴出现轻微的挠曲变形或者安装角度偏差时，轴承可自动调整角度，避免轴承滚道出现偏载磨损，有效延长轴承的实际使用寿命。从安装边界来看，该型号轴承座的两个安装孔中心距适配常规轻载传动的安装尺寸，轴承内孔适配常用直径的传动辊轴，整体外轮廓的突出高度较低，不会与周边的传动部件、护罩结构产生干涉，座体采用铸铁材质一体成型，具备足够的结构刚性，可承受稳定的径向载荷，同时能缓冲传动过程中产生的小幅振动，保证轴系运转的平稳性。在实际应用中，这类带座轴承无需额外配置复杂的轴承座加工工序，可直接采购后快速装配到设备上，大幅缩短设备的装配周期，降低非标设备的制造成本，是中小型传动机构中性价比极高的支撑类零部件。
