剖分式带衬滑动轴承支撑座结构设计

该支撑组件属于轴系传动系统中的核心支撑部件，主要应用于中小载荷、中低转速的工业传动场景，常见于轻工输送设备、小型农机传动端、通用机床辅助进给轴、纺织机械导辊支撑位等对轴系径向支撑有稳定需求的工位，核心作用是为旋转轴提供精准的径向定位与转动支撑，同时吸收轴运转过程中产生的径向载荷，避免轴系出现挠曲变形、运转跳动超差的问题，保障传动链路的运转同轴度与稳定性。

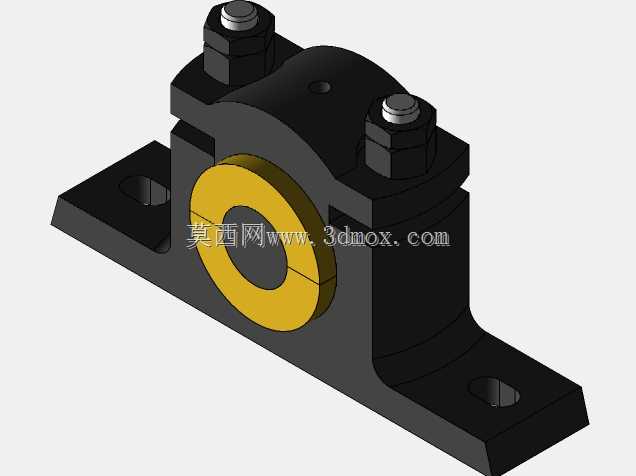

从功能特性来看，该组件采用上下剖分式的结构设计，上盖与底座通过两颗对称布置的六角头螺栓配合防松螺母实现锁紧，相比整体式轴承座，该结构无需从轴端穿装即可完成轴系的拆装维护，在设备后期检修、轴瓦更换时无需拆卸相邻的传动轮、联轴器等部件，大幅降低运维的工作量与拆装难度。中间配置的黄色剖分式轴衬为直接与轴颈接触的工作面，采用耐磨材质制作，可在长期运转过程中承受轴颈的摩擦损耗，当衬套磨损到阈值后可单独更换衬套，无需更换整个支撑座，有效降低设备的全周期使用成本。底座采用一体式L型弯折结构，两侧延伸出带安装沉孔的固定翼，安装时可通过螺栓将整个组件固定在设备的安装基面之上，沉孔设计可让螺栓头完全沉入基面内，避免突出的螺栓头与周边运动部件产生干涉，同时保障安装面的贴合平整度，减少支撑座受载后的形变偏移。

在设计思路上，该组件优先兼顾了结构刚性与拆装便捷性的平衡：底座与上盖的结合面采用精密铣削加工，保障合模后的同轴度精度，避免轴衬安装后出现错位导致的轴颈偏磨；螺栓安装位设置了凸起的加厚凸台，提升锁紧部位的结构强度，避免螺栓拧紧时出现座体开裂的问题；轴衬与座体的安装腔采用过渡配合设计，既保障轴衬在座体内不会随轴转动出现周向滑移，也能在更换时顺利敲出旧衬套完成替换。从安装边界来看，该组件的整体外轮廓适配直径30-40mm区间的光轴安装，底座两个安装孔的中心距按照通用安装基面的孔位标准设计，可直接替换同规格的老旧支撑座，无需对设备原有安装基面进行二次打孔改造；整体高度预留了足够的轴系抬升空间，可避免轴运转时与安装基面产生摩擦，座体两侧的避让圆弧可适配轴系运转时的轻微热胀位移，不会出现轴颈与座体剐蹭的问题。在实际使用中，该组件可搭配润滑脂定期注油维护，轴衬的储油结构可在接触面形成稳定油膜，降低摩擦系数，延长部件的使用寿命，适配多粉尘、常温工况下的长期连续运转需求。
