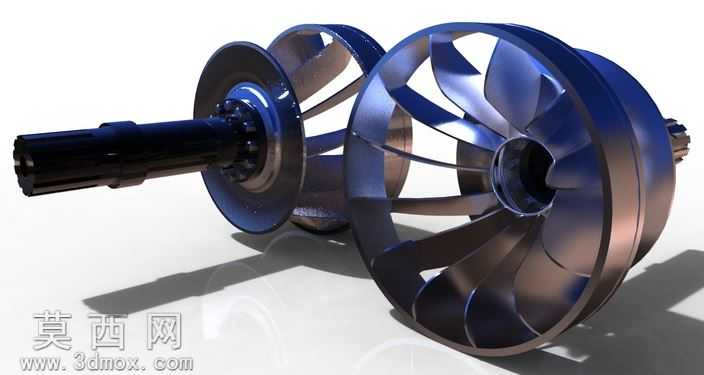

弗朗西斯式水轮机转轮转轴装配结构

本作品为弗朗西斯式水轮机核心转子装配的三维建模成果，建模过程严格遵循混流式水轮机的实际结构参数与装配逻辑，首先完成核心转轴的参数化建模，对轴端的花键连接结构、轴肩定位台阶、密封配合面进行精准特征绘制，保证轴段的同轴度公差、配合尺寸完全符合机械设计规范，为后续叶轮等部件的装配提供精准的定位基准。转轮部分采用曲面建模方式完成叶片造型，依据弗朗西斯水轮机的水力设计翼型数据，逐片绘制叶片的空间扭曲曲面，保证叶片进水边、出水边的角度与弧度完全匹配流体做功需求，叶片与上冠、下环的连接位置做平滑过渡处理，避免应力集中的结构缺陷，同时还原叶片表面的流线型曲率，还原真实水轮机转轮的流体通道结构。建模过程中同步完成多级导叶、定位盘等配套部件的建模，对各级叶轮的安装定位槽、螺栓连接孔、密封环槽等细节特征逐一还原，保证各部件之间的装配间隙、配合关系完全符合实际装配要求，可直接用于虚拟装配干涉检查、运动仿真演示。渲染阶段采用金属材质表现部件质感，转轴部分使用哑光发黑的合金钢材质，还原工业传动轴的表面处理效果，转轮叶片使用抛光不锈钢材质，通过调整材质的反射率、粗糙度参数，表现金属部件的光影质感，同时添加柔和的环境光与定向光源，突出叶片曲面的扭曲弧度与结构层次，清晰展现各部件的装配位置与结构关系。整体设计围绕水轮机转子的做功原理展开，在保证外观还原度的同时，完整保留了核心结构的参数化特征，可用于水轮机结构教学、水力性能仿真分析、产品展示演示等场景，模型的各部件均为独立可编辑特征，支持后续的参数修改与结构优化。
