单级悬臂式离心泵工业三维设计作品

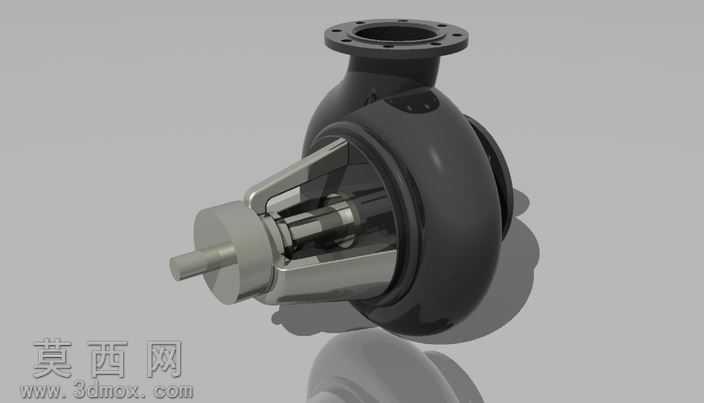

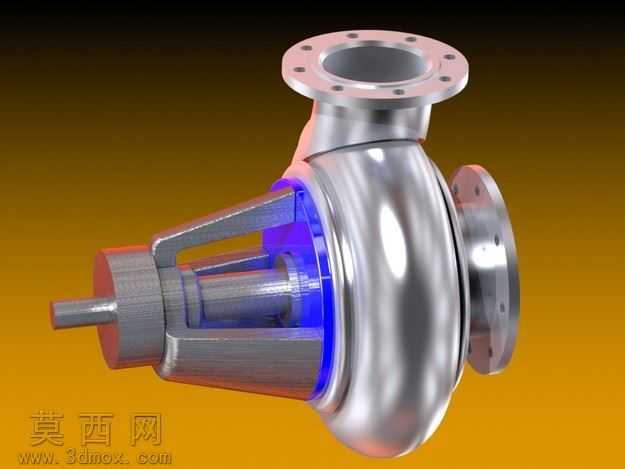

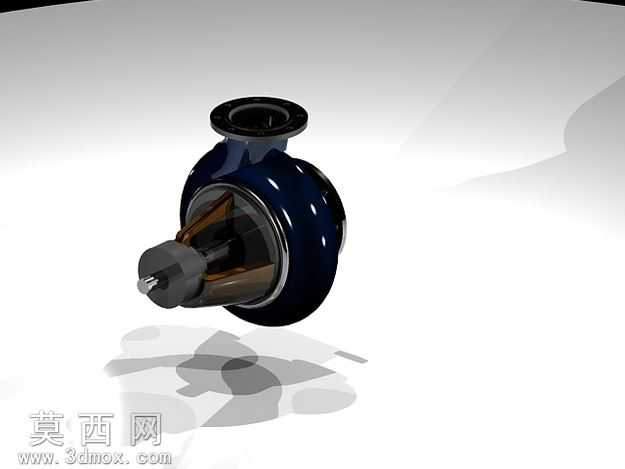

本作品为单级悬臂式离心泵的三维参数化设计成果，建模阶段采用自顶向下的设计思路，首先梳理离心泵的核心功能逻辑，将整体结构拆分为泵体蜗壳、叶轮组件、泵轴、密封腔体、连接法兰、轴承支撑段、动力连接端七大独立建模模块，各模块在装配环境下完成基准对齐，保证各部件的同轴度、配合公差符合工业泵的设计规范。建模过程中对泵体蜗壳的流道型线做了精准还原，通过多截面扫掠结合曲率连续约束，构建出符合水力设计要求的渐扩式蜗壳流道，避免流道内出现直角、突变截面等影响流体输送效率的结构；进出口法兰严格遵循管道连接标准，完整还原法兰螺栓孔的分布位置、密封面的凸台结构，保证模型可直接对接管道系统的装配验证。叶轮部分采用参数化草图绘制叶片型线，通过圆周阵列完成闭式叶轮的整体建模，还原叶片的扭曲角度、前后盖板的厚度变化，同时预留了叶轮与泵轴的键槽配合结构，还原真实的动力传递路径。材质与渲染阶段，针对泵体的铸铁材质做了针对性的材质参数调整，还原铸铁表面哑光、带有细微铸造纹理的质感，对泵轴、轴承部位的金属加工面赋予高光金属材质，区分铸造件与机加工件的表面差异；渲染时采用三点布光方案，主光从侧上方打亮泵体的主体曲面，辅光补全暗部结构细节，轮廓光勾勒泵体的边缘轮廓，清晰展现蜗壳的曲面过渡、法兰的凸台结构、轴承座的加强筋布局，让模型的结构层次清晰可辨。结构设计上完整还原了悬臂式离心泵的典型布局，泵轴一端支撑在轴承座内，另一端悬伸安装叶轮，密封腔体设置在叶轮与轴承座之间，预留了机械密封的安装空间，泵体与轴承座通过止口定位、螺栓连接的结构完成装配，各连接部位的螺栓孔、定位凸台都做了1:1还原，模型可直接用于结构干涉检查、装配工艺演示、产品宣传展示等场景，能够直观展现离心泵的内部构造与外部连接特征，为后续的工程出图、流体仿真分析提供精准的三维模型基础。
