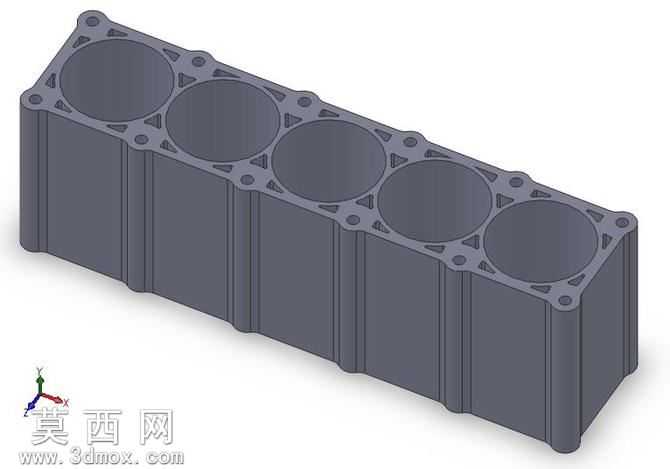

直列五缸发动机缸体结构三维建模作品

本作品为直列五缸发动机缸体的三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循内燃机缸体的实际工程设计逻辑开展结构搭建。建模初期先梳理直列五缸缸体的布局特征，确定五个气缸孔沿长度方向等距直线排布的核心基准，以缸体顶面、底面、曲轴侧端面为三个正交基准面搭建建模坐标系，保证各结构特征的定位精度符合机械设计公差要求。主体结构建模阶段，先通过拉伸命令生成缸体的基础长方体基体，再对五个等径气缸孔进行切除拉伸操作，孔壁预留合理的壁厚尺寸，保证缸体结构强度的同时控制整体重量。缸体顶面围绕每个气缸孔设计了均匀分布的螺栓安装凸台与定位孔，凸台位置经过阵列特征快速生成后做局部圆角优化，避免应力集中问题；缸体的侧壁设计有纵向加强筋结构，沿相邻气缸的间隔位置垂直排布，通过筋特征命令生成后与侧壁做合并处理，大幅提升缸体整体的抗形变能力。缸体的边角位置全部做了圆角过渡处理，不同壁厚衔接处做了平缓的斜面过渡，避免铸造或加工过程中出现应力断裂风险。材质渲染阶段，为模型赋予了接近铸铁缸体的深灰色哑光金属材质，调整材质的粗糙度、反光度参数，还原真实金属缸体的表面质感，同时对气缸孔内壁、安装孔端面做了轻微的高光区分，突出机加工面与铸造面的质感差异。整体建模过程严格遵循自上而下的设计思路，先确定核心布局再逐步细化局部结构，所有特征均保留参数化编辑属性，可根据设计需求快速调整缸径、缸间距、壁厚等核心参数，适配不同排量的直列五缸发动机设计需求，模型结构完整无破面，各特征衔接流畅，可用于发动机结构教学、装配模拟、工程设计参考等场景。
