捷克Tatrat57对置双缸航空发动机结构模型

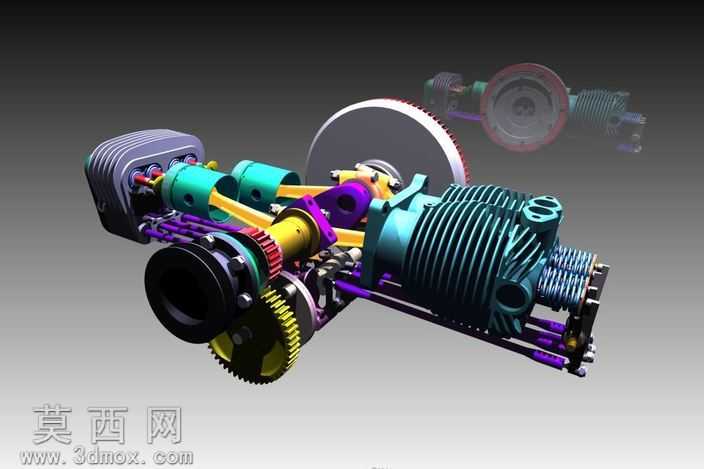

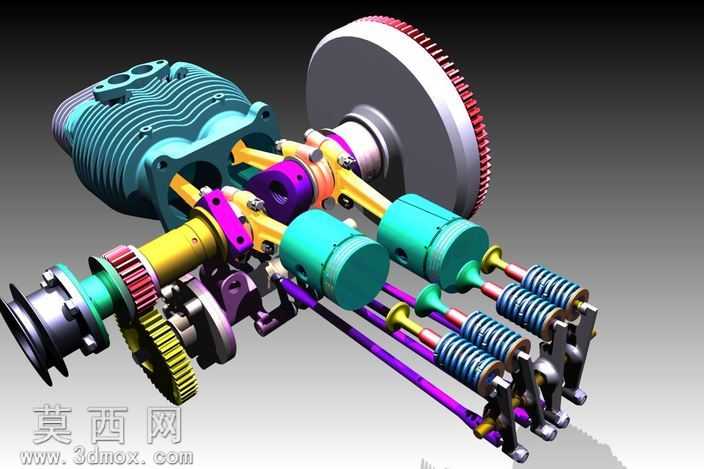

本模型为捷克Tatra t57配套的水平对置双缸引擎三维建模作品，整体建模过程严格遵循真实内燃机的结构逻辑与装配关系，在Autodesk Inventor平台完成全参数化建模，所有零部件均按照实物测绘比例进行1:1还原，完整覆盖了该款引擎从外部散热壳体到内部传动组件的全部结构。建模过程中首先搭建引擎的核心装配基准，以曲轴的回转中心为全局装配原点，依次完成曲轴连杆组件、活塞组件、配气机构、散热气缸、齿轮传动组、输出飞轮等核心部件的建模：针对水平对置的双气缸结构，建模时严格保证两侧气缸的同轴度与对称度，气缸外壁的散热鳍片采用阵列特征逐一生成，每一片鳍片的厚度、间距、倾斜角度都与实物保持一致，还原风冷引擎的散热结构特征；内部活塞与连杆采用转动副约束进行装配模拟，可直观展示活塞往复运动带动曲轴回转的动力传递路径；曲轴端部的正时齿轮组、传动齿轮分别采用不同的齿形参数建模，齿轮啮合间隙按照机械设计标准预留合理公差，还原引擎的正时传动与动力输出结构。材质与渲染环节，针对不同零部件的实际材质赋予对应材质属性：气缸体采用铸铝磨砂材质，还原风冷气缸的金属哑光质感；传动齿轮根据功能区分材质，主动齿轮采用调质钢材质，表面做发黑处理呈现深灰金属质感，从动齿轮采用黄铜材质呈现暖金色金属光泽；输油管路、密封组件分别赋予橡胶、工程塑料材质，通过材质差异清晰区分不同功能的零部件；渲染时采用侧上方主光源搭配底部补光的布光方案，既突出金属部件的高光质感，也通过柔和阴影展现零部件的层级关系，背景采用渐变灰色调突出引擎主体结构，同时通过半透明的背景虚影展示引擎的整体轮廓，让观者可以快速识别引擎的整体形态与内部结构的对应关系。设计思路上，该模型作为机械结构学习参考模型，完整保留了该款老式航空引擎的所有结构细节，没有对内部结构做简化处理，从气缸顶部的气门组件、火花塞安装位，到曲轴箱的密封结构、侧边的磁电机安装位，再到端部的输出法兰、启动齿轮，每一处细节都做了精准还原，可用于内燃机结构教学、机械装配演示、动力装置原理展示等场景，通过三维建模的方式将老式引擎的精巧结构完整复现，清晰展现水平对置双缸引擎的布局优势与传动逻辑，帮助学习者直观理解内燃机的工作原理与各部件的配合关系。
