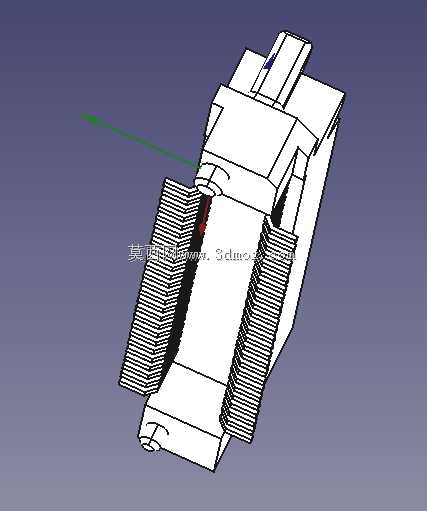

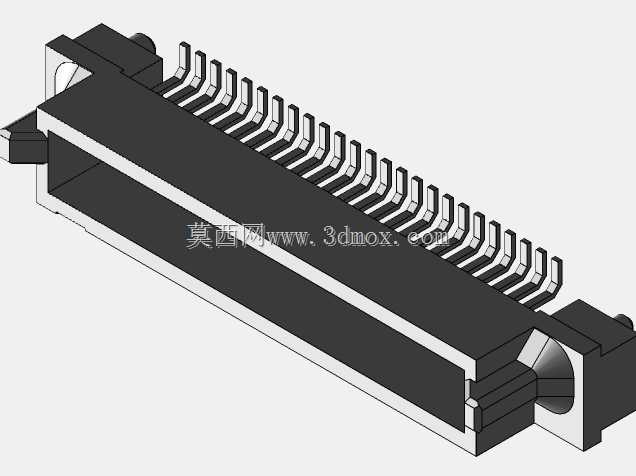

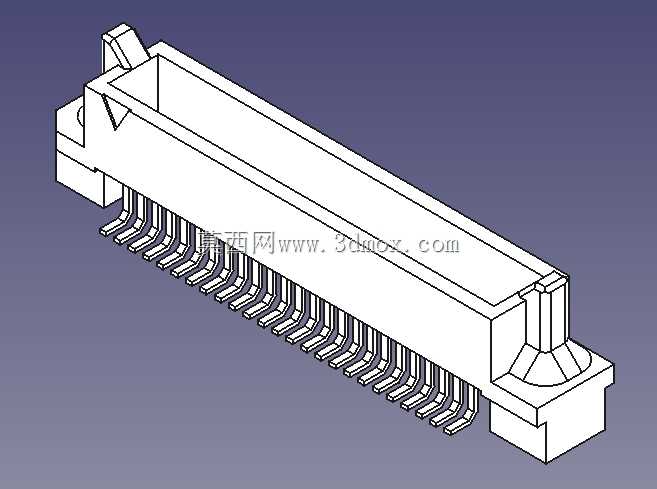

Hirose FX6系列50位SMT板对板插座结构

这款板对板SMT连接器主要应用于高密度电子组装场景，常见于通信设备主板、工业控制板卡、便携智能终端、医疗电子模块等需要实现PCB板间垂直或平行信号传输的场合，作为板间信号与低压电源传输的核心连接部件，承担着多通道信号稳定导通、板间机械定位固定的关键作用，能够在紧凑的设备内部空间里实现可靠的电路互连，减少布线冗余，提升整机集成度。产品本身为50位插座端结构，采用0.8mm标准接触间距，适配同规格公端连接器使用，接触端子采用弹性悬臂结构设计，在插接过程中可通过自身弹性形变提供稳定的接触正压力，保证接触电阻处于较低水平，同时具备一定的耐插拔性能，可满足常规生产组装及后期维护的插拔需求。整体采用SMT表面贴装设计，焊接端与PCB板表面焊盘匹配，可适配常规回流焊工艺，无需额外穿孔加工，能够有效提升PCB板面利用率，适配高密度布板需求。从设计思路来看，该结构优先考虑高密度安装场景下的空间利用率，整体外形呈窄长型结构，主体绝缘基座采用耐高温工程塑料材质，既能够为内部端子提供稳定的绝缘支撑与定位，也可承受SMT焊接过程中的高温环境，避免焊接过程中出现基座变形、端子移位的问题。两端设置有定位导向结构，在公母端插接过程中可起到导向校正作用，避免插接错位导致的端子弯折、接触不良问题，同时基座两侧设置有固定焊脚，焊接后可提升连接器在PCB板上的固定强度，抵御日常使用中的振动、冲击外力，避免连接器脱落移位。从安装边界来看，该连接器贴装后在PCB板上占用的横向与纵向空间经过精准核算，端子排布整齐，相邻端子间保持足够的绝缘爬电距离，贴装后突出板面的高度较低，可适配薄型化电子设备的内部堆叠需求，不会对周边元器件的贴装造成干涉，同时插接配合区域预留了足够的公端插接操作空间，方便生产过程中的组装作业。接触端子采用镀金处理，可提升抗氧化能力与导电性能，保证信号传输的稳定性，降低长期使用后的接触失效风险，适配高速信号、低频控制信号以及小电流电源的传输需求，能够在常规工业温湿度环境下长期稳定工作，为板间电路连接提供可靠的互连方案。
