ESP32-C3迷你开发板适配安装支架

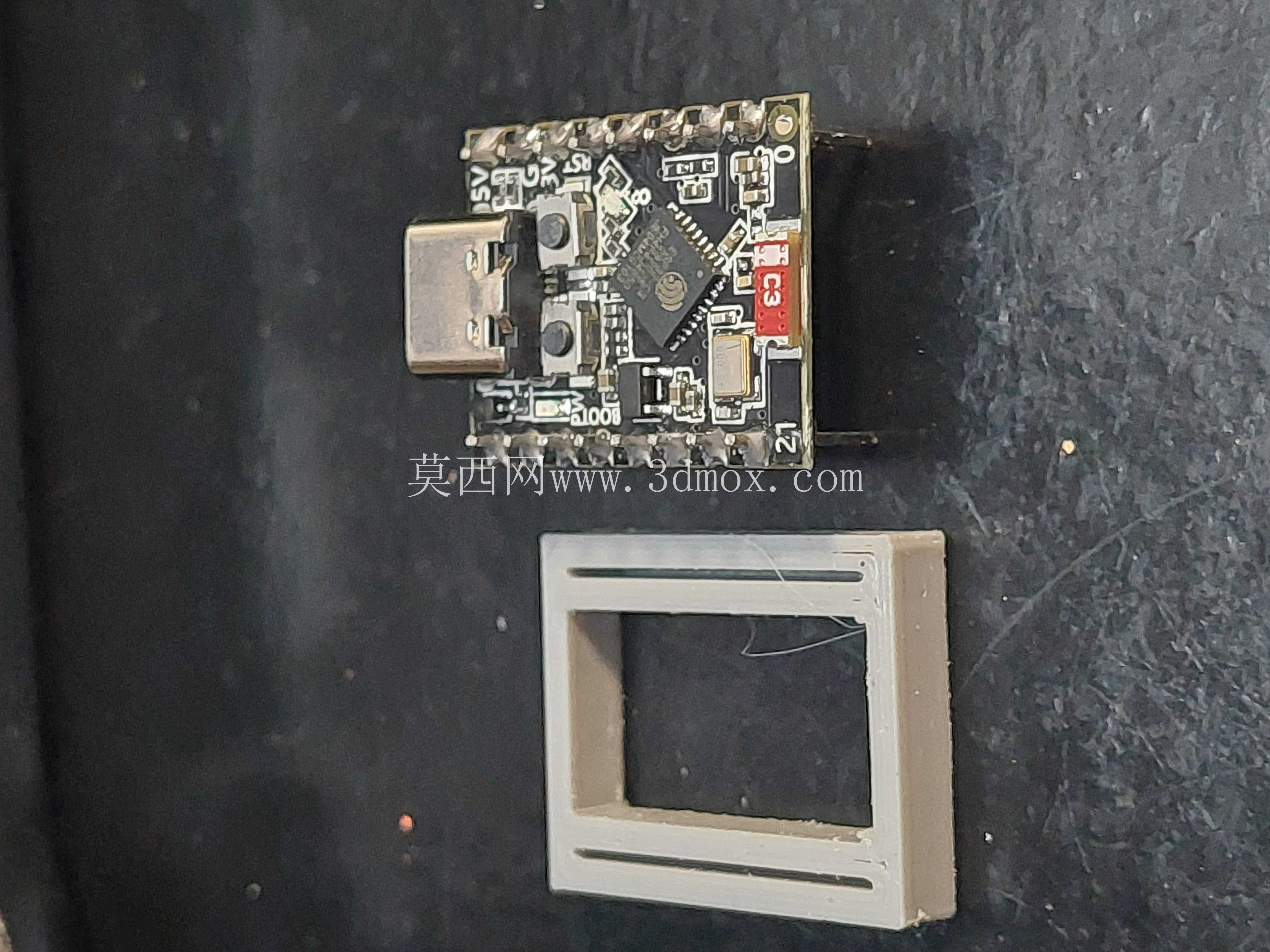

做嵌入式小设备开发的同行多半都碰到过这类问题：核心板直接塞壳子里要么晃荡异响，要么调试拆取的时候要撬半天，焊好的排针还容易被碰歪，尤其是16针规格的ESP32 micro这类迷你核心板，本身板身尺寸小，预留的固定孔位要么没有要么位置刁钻，常规的铜柱固定方案根本施展不开。这款适配ESP32-C3迷你核心板的安装支架，就是针对这类嵌入式安装场景做的结构设计，核心解决小尺寸开发板在盒体、设备面板内的快速固定与便捷拆卸需求。

从实际使用场景来看，这类支架主要覆盖三类需求：一是小型物联网终端的壳体内部固定，比如做温湿度采集节点、小型蓝牙网关、桌面状态提示牌这类小设备时，不需要额外给核心板设计复杂的固定柱，直接靠支架的滑动配合结构就能把板子卡稳；二是面板嵌入式安装场景，比如做设备状态显示面板、小型控制终端时，支架可以作为板卡和面板之间的衔接结构，把核心板固定在面板背面，预留好接口对位空间，装拆的时候不需要拧动多颗螺丝，直接顺着滑槽抽拉就能取出板子，方便现场重新烧录程序或者更换模块；三是临时调试台的固定，平时搭测试电路的时候，把核心板卡在支架上，能避免板身直接接触桌面造成引脚短路，也不用额外找泡棉或者双面胶临时固定。

结构设计上，这款支架采用了滑动摩擦配合的卡接思路，没有用额外的螺丝、卡扣等紧固件，完全靠支架内壁和核心板板边的尺寸公差配合实现固定。支架的内槽尺寸严格匹配16针ESP32 micro核心板的板身宽度，槽壁的摩擦面做了细微的粗糙度处理，既保证板子推入的时候有足够的阻尼不会轻易滑出，又不会因为过盈量太大导致插拔困难，实际测试的时候，常温环境下单手就能完成板子的推入和抽出，反复插拔上百次也不会出现松动卡滞的问题。支架的侧壁厚度做了均衡设计，既保证足够的结构强度，不会因为日常插拔出现侧壁形变，又不会占用过多的壳体内部空间，对于内部空间局促的小型设备来说，这点尺寸控制尤为重要。

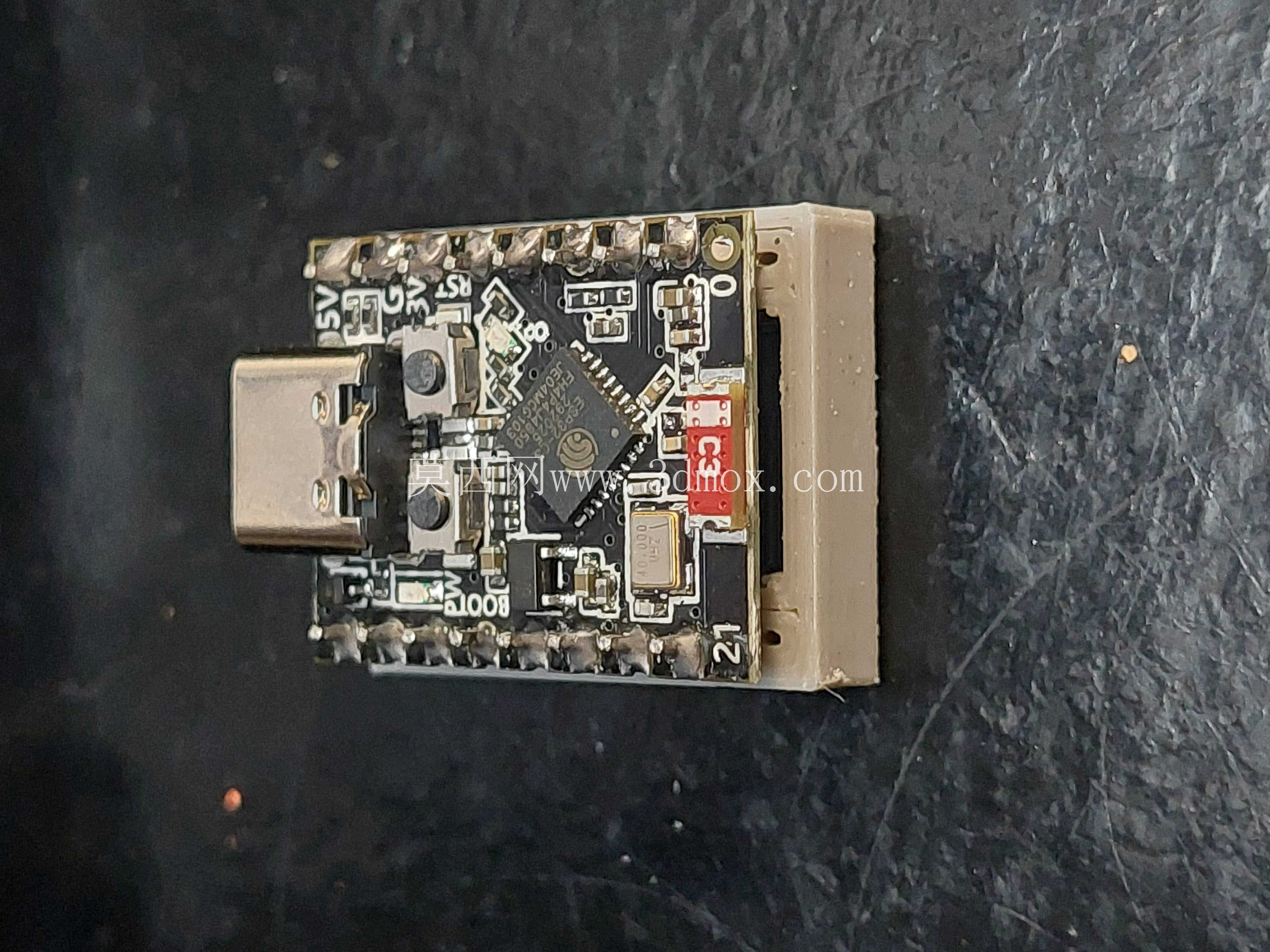

安装边界方面，支架的外形尺寸完全贴合核心板的外轮廓，没有多余的外伸结构，安装的时候只需要在壳体或者面板上开出对应支架外轮廓的沉槽，把支架嵌入沉槽内就可以完成固定，也可以根据实际使用需求在支架背面点少量结构胶做辅助固定，不会破坏核心板本身的电路结构。支架预留了核心板Type-C接口的对位空间，板子推入支架之后，Type-C接口完全外露，不会影响数据线插拔，同时板身两侧的排针位置也做了避让，不会遮挡排针引脚，方便外接传感器、执行器等外设。针对需要经常拆卸重编程序的场景，支架的滑槽入口做了微小的导向倒角，板子对准滑槽之后稍微用力就能推入，不需要精确对位，现场调试的时候能省不少对位的时间。

从结构设计的细节来看，这款支架没有多余的装饰性结构，所有的结构特征都服务于固定和拆装需求，槽体的边角做了小半径的圆角处理，既避免加工的时候出现应力集中导致支架开裂，也不会在插拔板子的时候刮伤核心板的阻焊层。支架的底部做了微凸的支撑筋，核心板推入之后，板身和支架底部之间留有微小的间隙，能避免板身背面的焊盘直接接触支架造成短路，同时也能给板身背面的元器件留出一定的散热空间，长时间运行的时候不会因为热量堆积影响核心板的工作稳定性。对于做FreeCAD二次开发或者需要把支架整合到自有设备模型里的结构工程师来说，这款支架的源文件参数都是可编辑的，可以根据实际使用的壳体尺寸、安装位置调整支架的壁厚、槽深以及固定结构，不需要从零开始建模，能大幅缩短结构设计的周期。

实际选型使用的时候，需要注意核心板的实际板厚公差，如果是采用沉金工艺、板厚偏厚的核心板，可以适当调整槽内的配合余量，避免插拔过紧；如果是在高振动的设备上使用，可以在支架侧壁加设微小的定位凸点，进一步提升卡接的牢固程度，避免设备运行过程中核心板从支架中滑出。整体来看，这款支架的设计完全围绕小尺寸核心板的快速安装、便捷拆卸需求展开，没有冗余结构，适配性强，不管是做批量的小型物联网设备，还是做个人DIY项目，都能很好地解决核心板固定的痛点问题。
