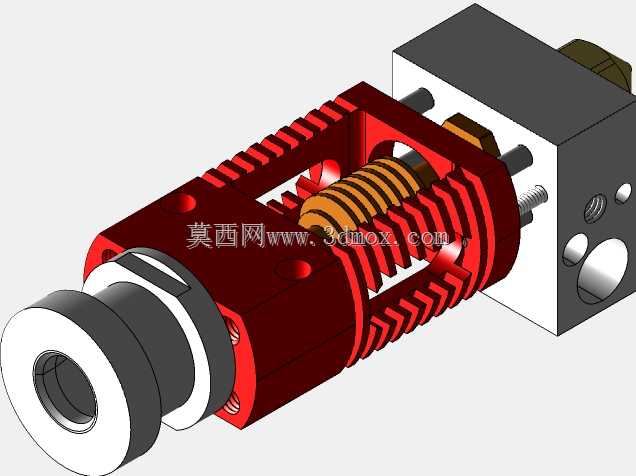

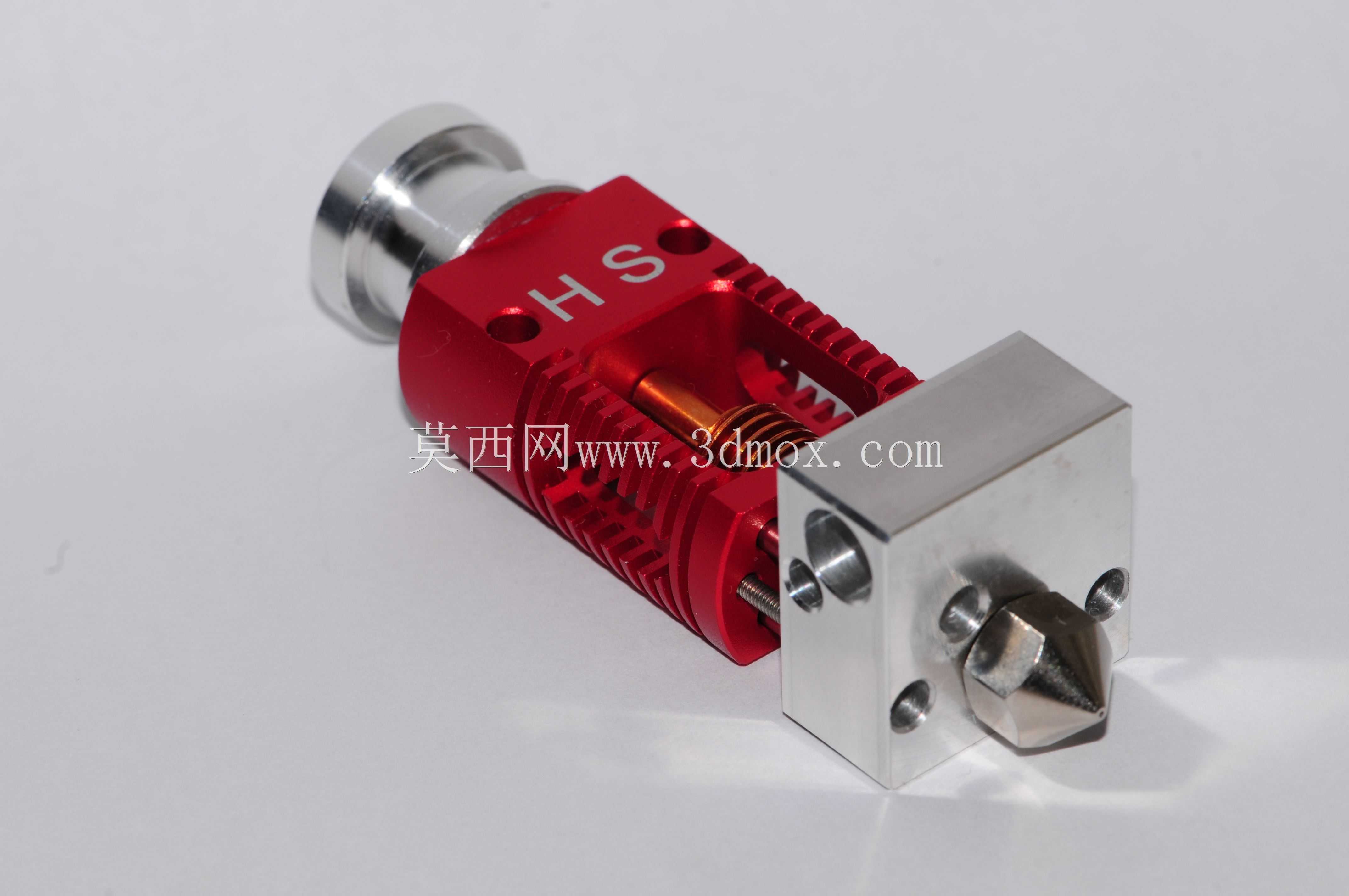

红蜥蜴3D打印挤出热端结构设计

该结构是FDM熔融沉积成型3D打印设备的核心挤出热端部件，主要应用于桌面级、准工业级FDM 3D打印场景，承担耗材熔融、精准出料的核心功能，直接决定打印过程的出料稳定性、成型精度与耗材适配范围，可适配PLA、ABS、PETG、TPU等多种主流3D打印耗材，满足创客创作、小批量零件打样、教学实训、定制化零件生产等多场景的打印需求。

从功能特性来看，该热端采用分段式温控结构设计，上部红色散热段集成密集鳍片式散热结构，能够快速将进料喉管区域的热量导出，避免耗材在上料段提前软化膨胀造成堵料故障，保障耗材顺畅输送至加热熔融区；中部设置隔热隔断结构，有效阻隔加热块的热量向散热段逆向传导，维持热场边界清晰稳定，减少不必要的热量损耗；下部银色加热块集成高精度温度检测与加热元件安装位，能够将温度稳定控制在耗材熔融所需的区间，搭配末端硬质合金喷嘴，可实现精准的熔融耗材挤出，喷嘴出料口的高精度加工能够保障出料线径稳定，减少打印过程中的拉丝、溢料问题，提升成型件表面质量。

设计思路上，该结构充分考虑了实际使用中的安装适配性与维护便捷性，整体采用模块化拼接设计，各部件通过标准螺纹连接，无需特殊工装即可完成拆装更换，用户可根据使用需求更换不同口径的喷嘴适配不同打印精度要求，也可快速清理喉管、加热块内部的残留耗材。安装边界方面，上部采用标准气动快插接口适配通用PTFE进料管，可直接匹配市面上绝大多数远程挤出、近程挤出的3D打印机架结构，侧部预留的安装孔位采用标准间距设计，可适配主流的E3D规格热端安装座，无需对原有设备进行大规模改造即可完成替换升级；散热段的鳍片结构经过流场优化，配合常规3010散热风扇即可形成高效散热风道，无需额外定制散热组件即可稳定工作，整体结构紧凑，安装后不会与打印机的X轴、Z轴运动结构产生干涉，能够适配大部分打印幅面的桌面级3D打印机改造需求，在长时间连续打印作业中也能维持稳定的热场状态，有效降低堵头、漏料等常见故障的发生概率。
