大尺寸成型空间CoreXY架构桌面级3D打印设备

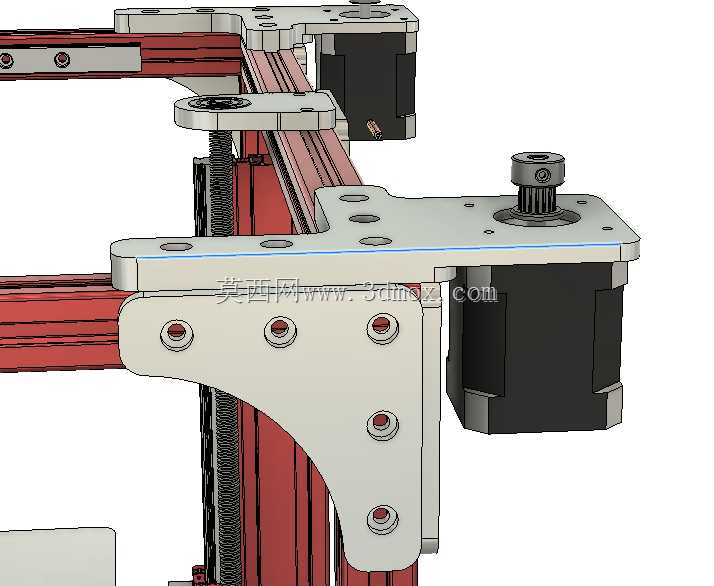

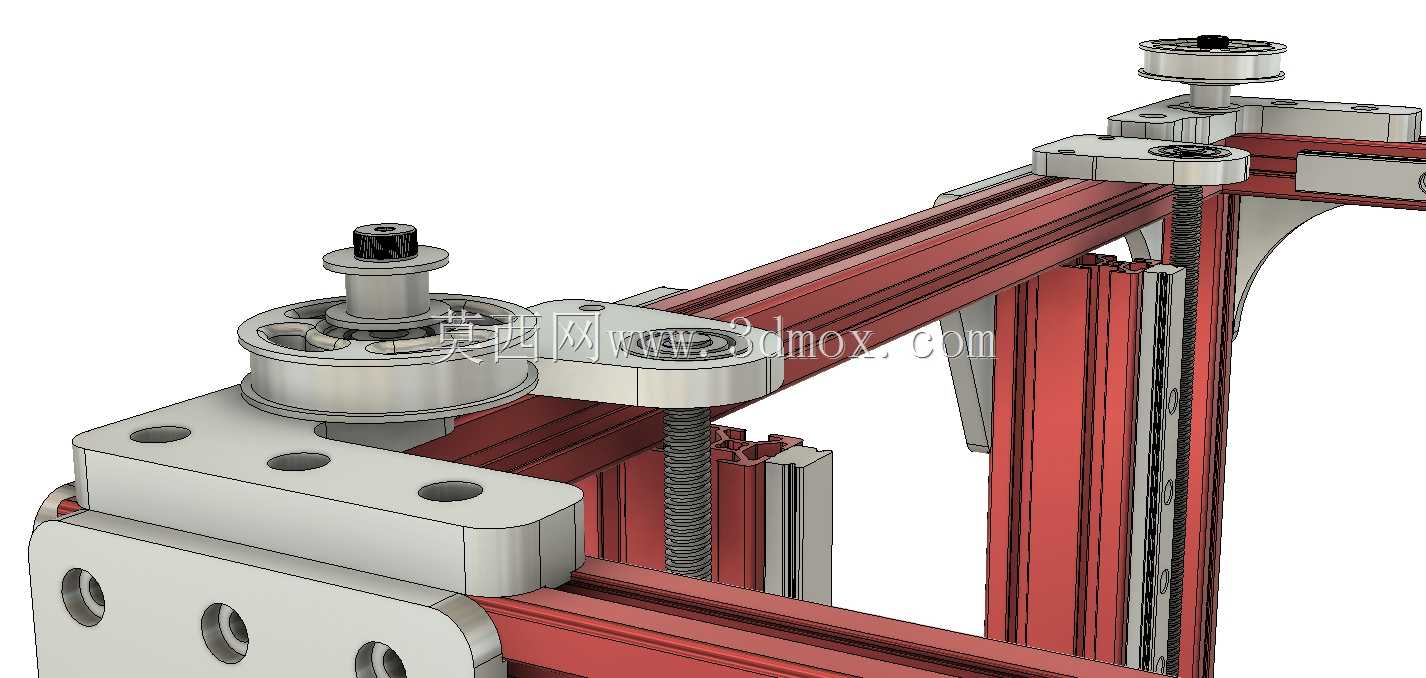

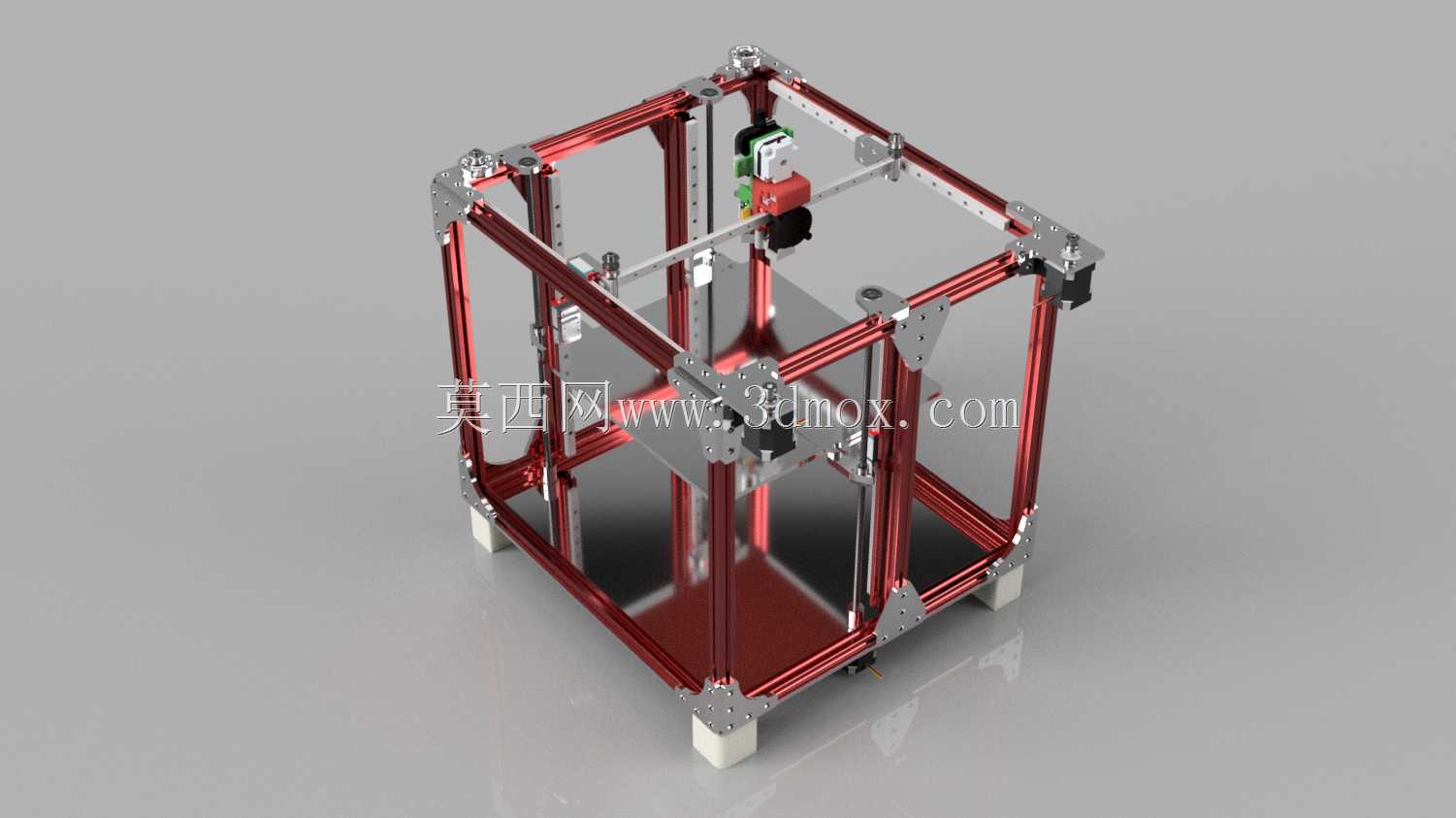

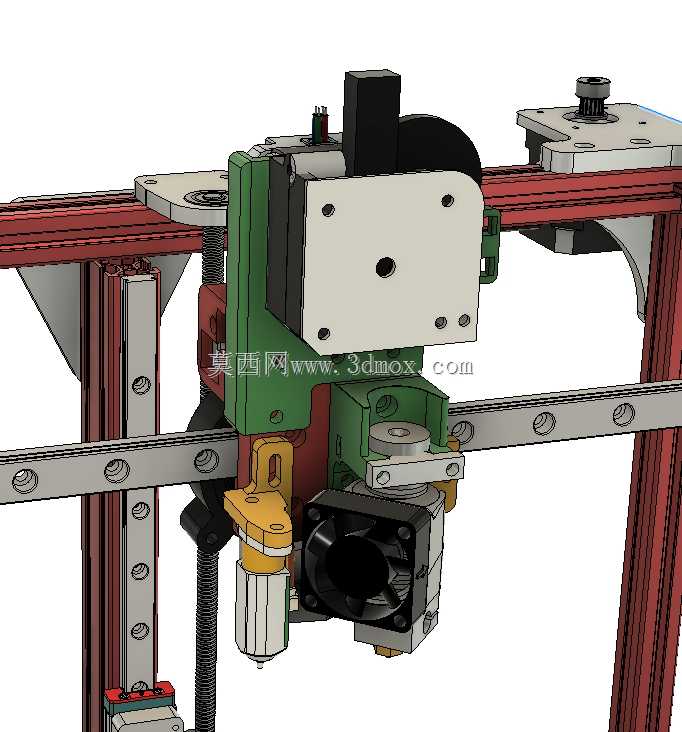

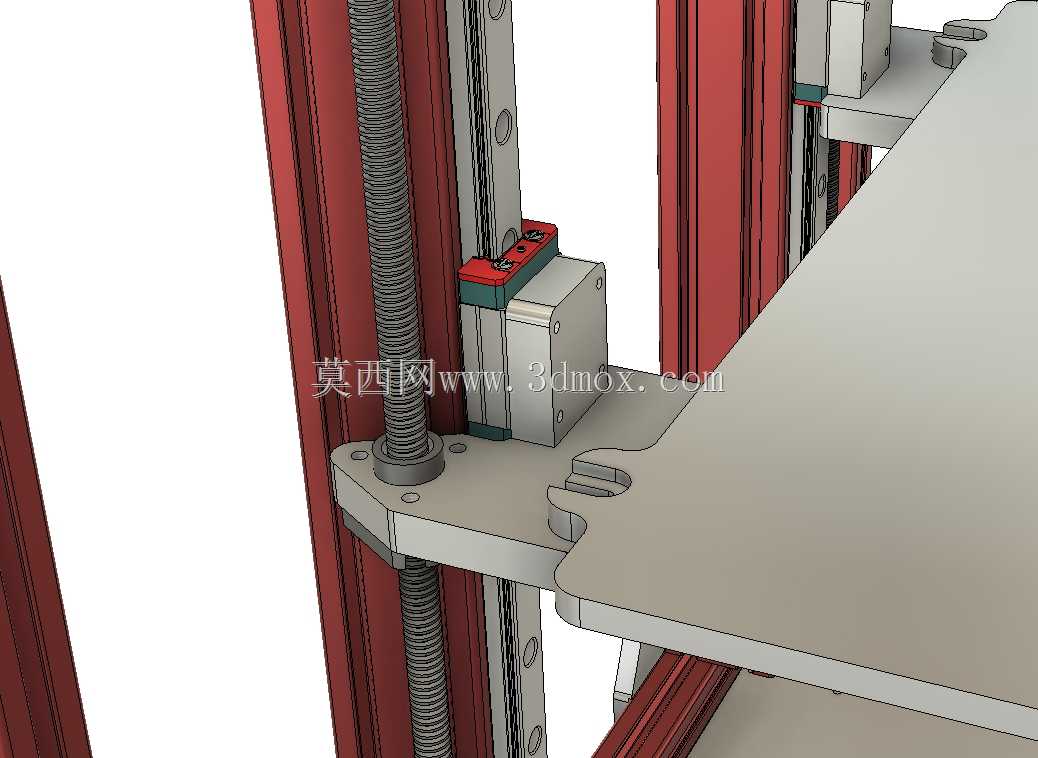

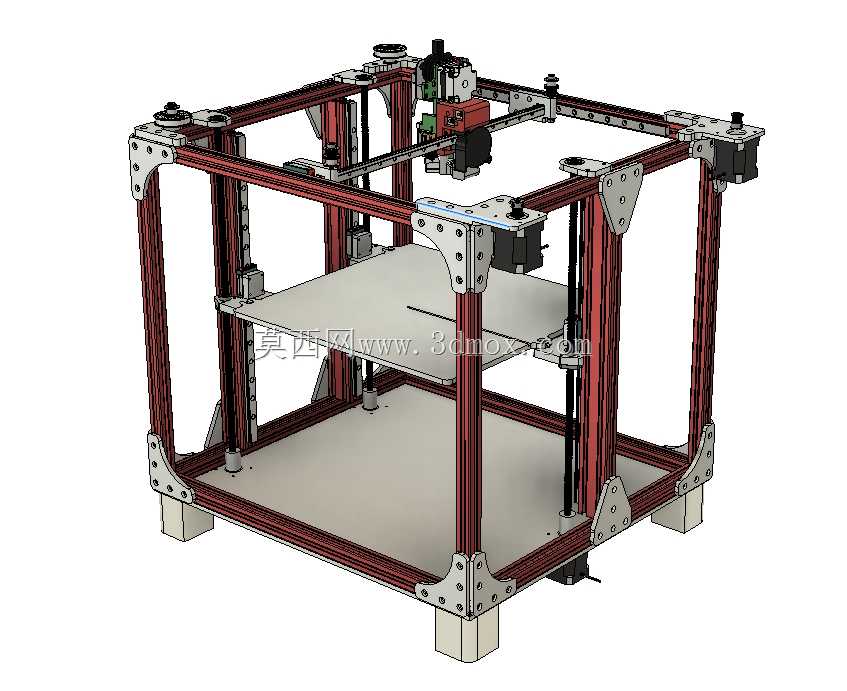

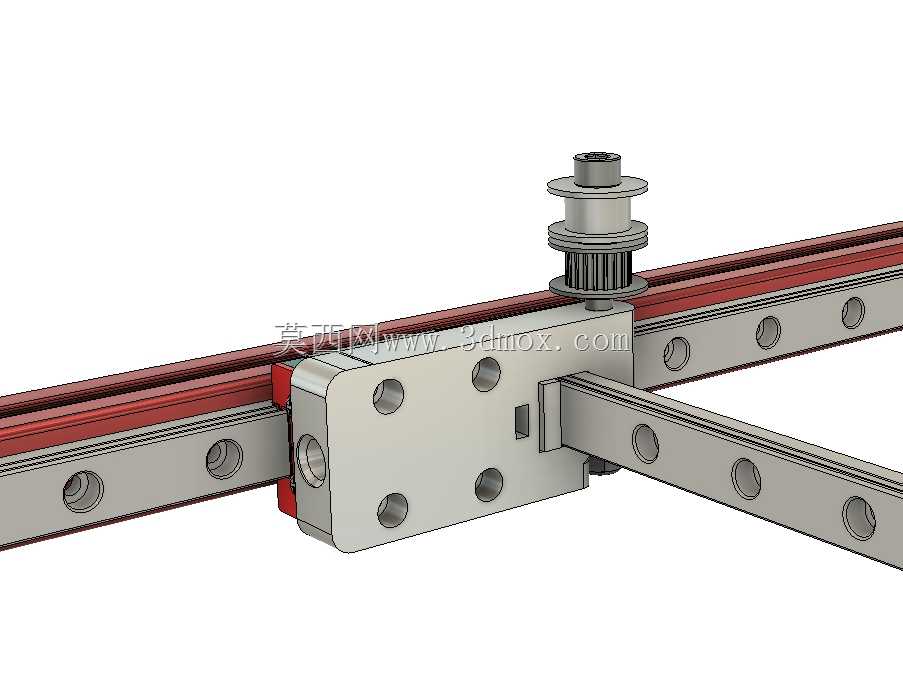

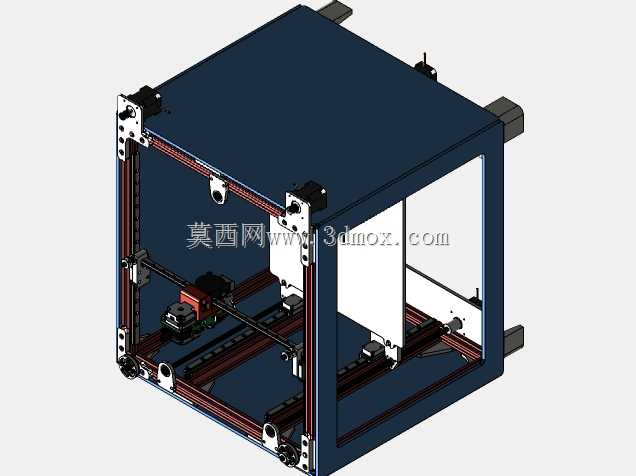

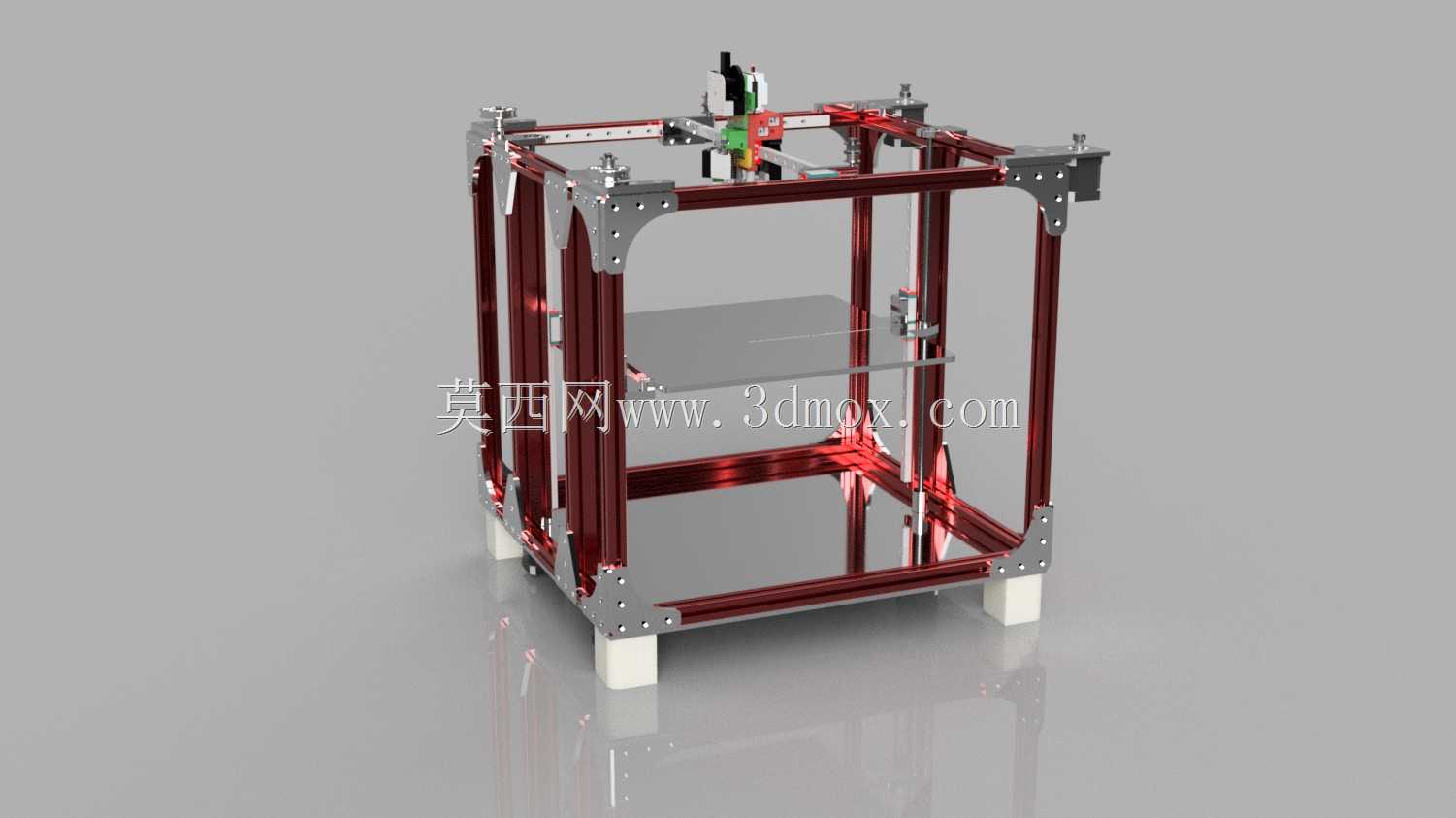

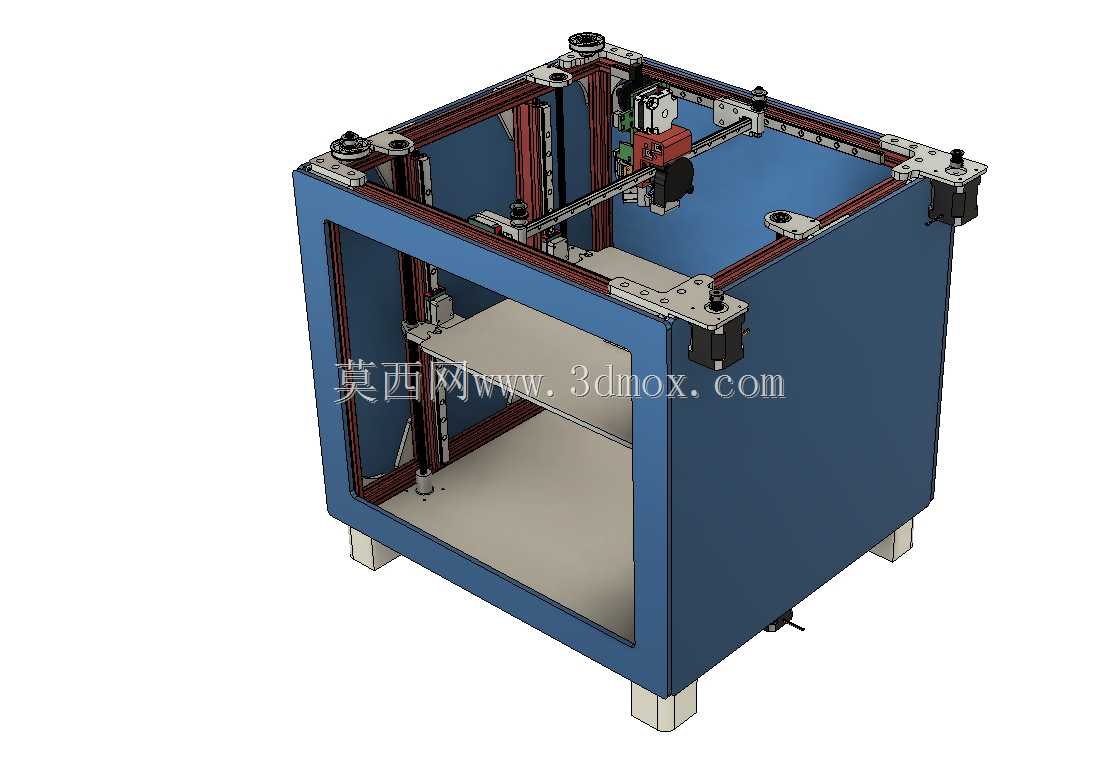

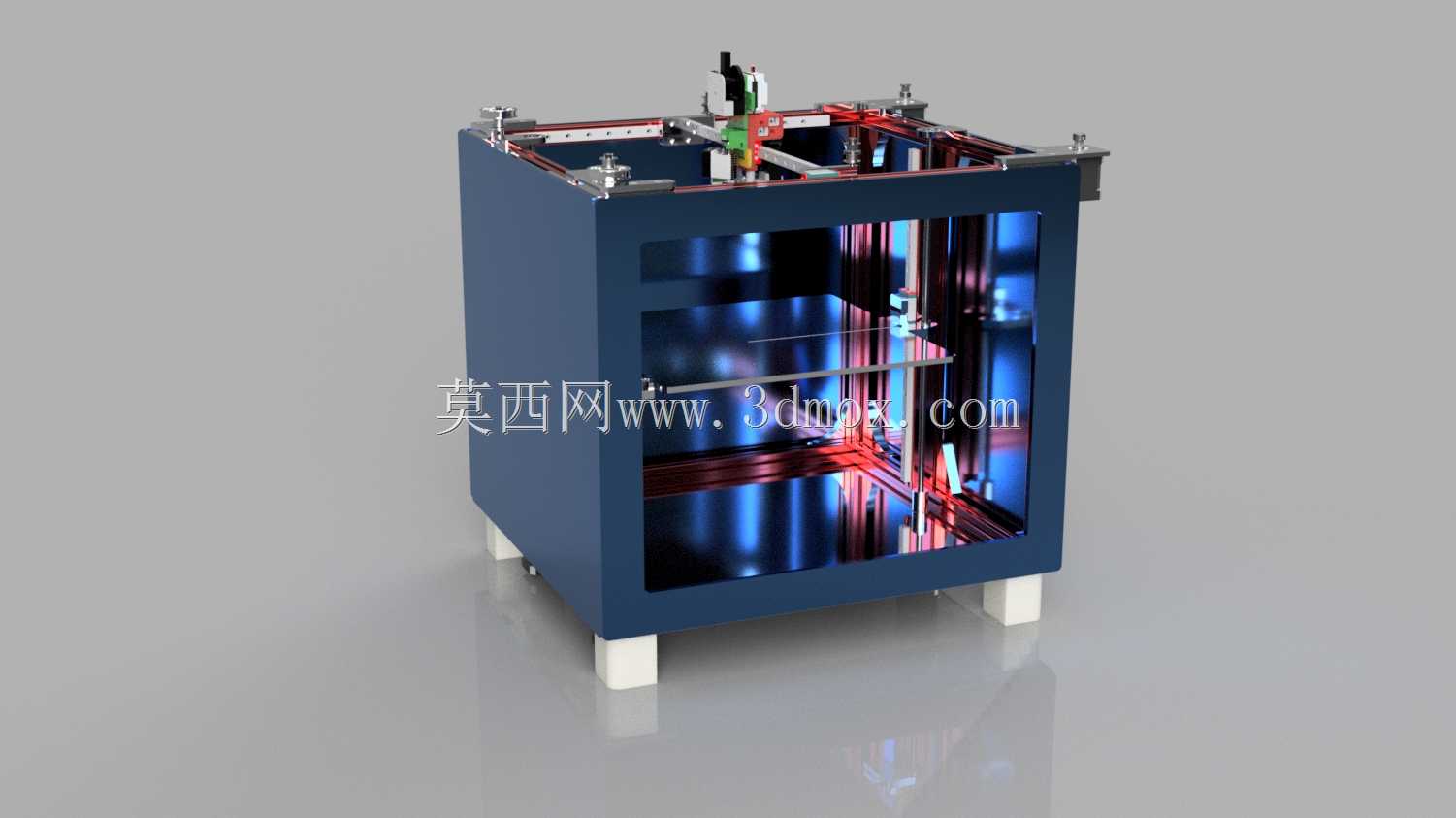

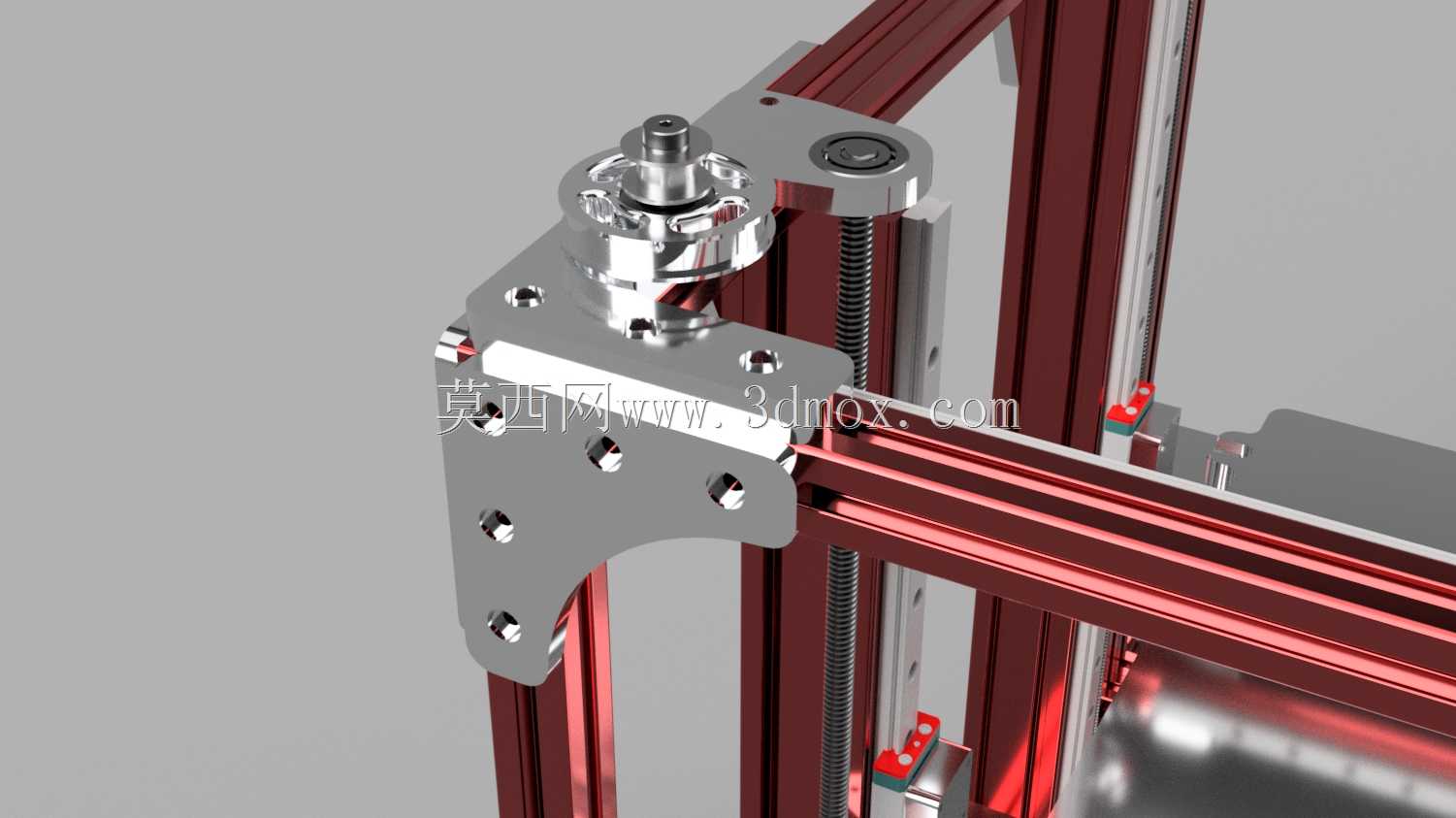

这款CoreXY架构的3D打印设备，主要面向个人创客工作室、小型产品研发打样场景、高校创新实训教学以及手办模型定制领域，能够满足从功能性零件原型验证、创意设计实物落地到小批量定制化零件生产的多元需求，可适配PLA、ABS、PETG等多种常见熔融沉积成型耗材，完成复杂结构、悬空特征、薄壁构件的一体化成型作业，无需额外拼接组装即可输出完整的实体零件。设备采用300x300x300mm的立方形成型腔体，足够覆盖绝大多数桌面级打印场景的尺寸需求，既可以打印中小型的机械功能零件、结构验证样件，也能容纳拆分后的大尺寸模型分段打印，安装时仅需预留设备本体长宽高各向外延伸100mm的操作与维护空间，即可放置在常规工作台面使用，无需额外定制专用安装基座。整体设计基于成熟的CoreXY运动架构优化而来，框架采用标准2020铝型材拼接搭建，搭配封闭钣金侧围形成半封闭成型腔体，能够有效减少成型过程中腔体内外空气对流带来的温度波动，降低ABS等易翘曲耗材的打印失败概率，同时铝型材框架自带的标准槽道也方便用户后续自行加装照明、耗材检测、自动调平、空气过滤等拓展功能模块，无需对主体框架进行破坏性改造。运动结构上，X、Y轴传动采用同步带轮对称布局，将驱动电机固定在机架主体而非运动滑台上，有效降低运动部件的负载重量，提升高速打印时的运动稳定性，减少传动惯性带来的打印振纹；Z轴采用丝杠搭配直线光轴的传动导向结构，保证平台升降过程中的垂直度与平稳性，避免层纹偏移、平台晃动等问题。设计过程中对多处安装支架做了针对性优化，包括铝底板钢坯角支架、电机安装座、皮带张紧轮支架、丝杠支撑轴承座等结构，通过调整安装基准位保证皮带传动的平行度与张紧力均匀，避免长期使用后出现皮带跑偏、传动丢步的问题；挤出结构当前采用Titan挤出方案，后续可直接替换为BMG挤出机构，无需重新设计安装位即可实现更高精度的耗材送料控制，适配更多柔性耗材的打印需求。设备底部加装可调支撑脚，可根据放置台面的平整度调整设备水平度，进一步保证打印首层的附着效果，降低调平操作的难度。
