小型手动可调式板材滚弯成型设备

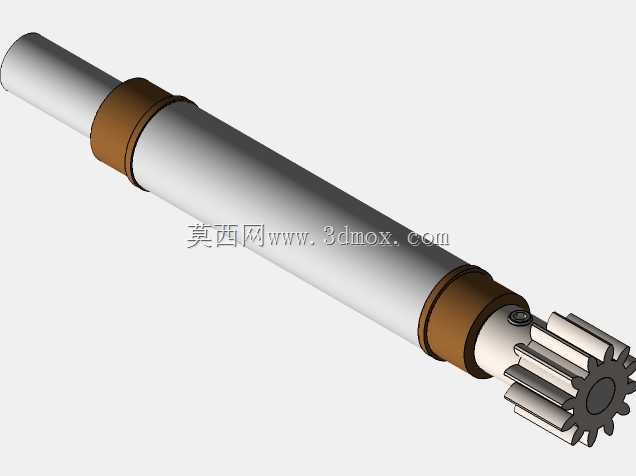

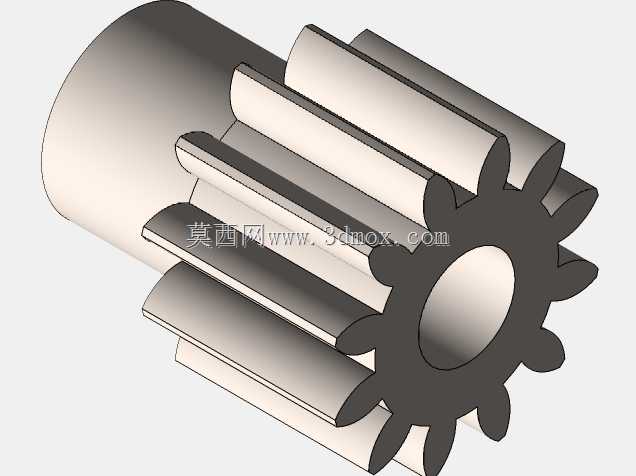

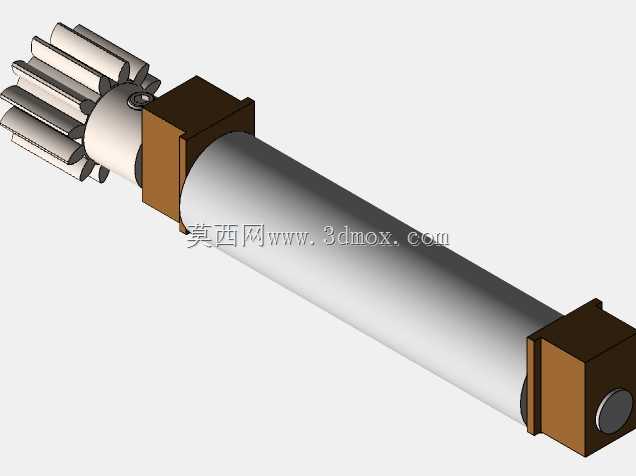

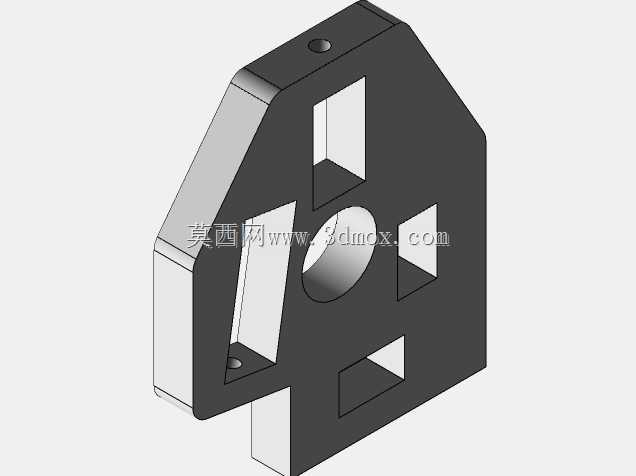

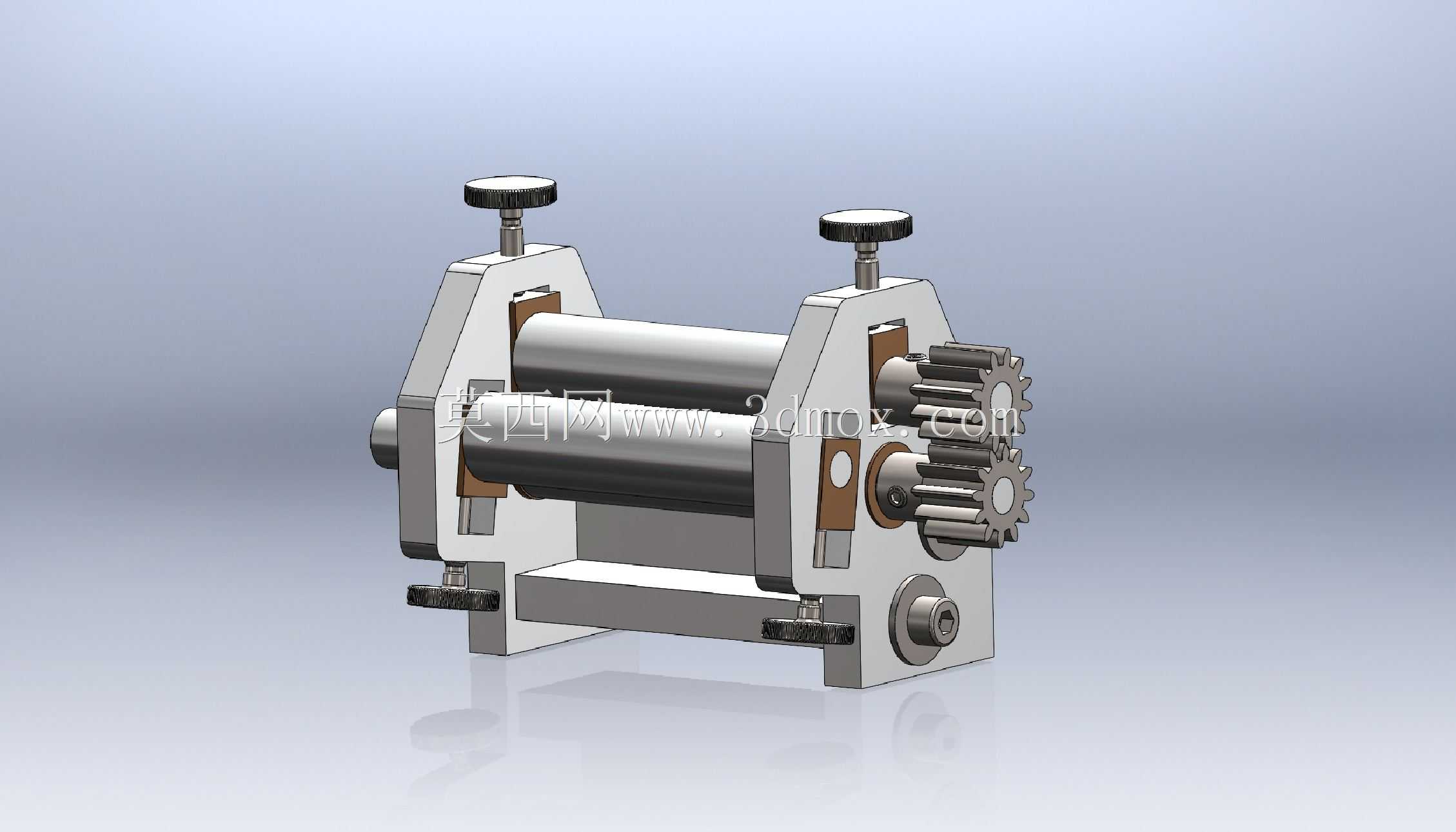

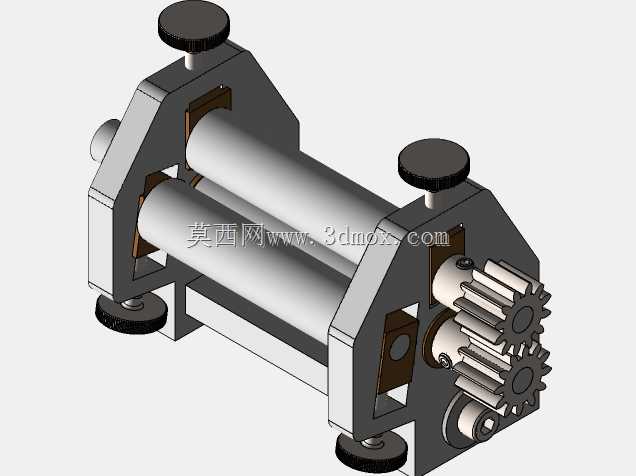

这款小型手动滚弯设备主要面向个人工坊、小型五金加工场景以及DIY手工制作领域，可完成薄金属板材、软质金属片材的连续圆弧滚制成型作业，能够替代部分大型卷板设备无法适配的小尺寸、小批量弯弧加工需求，尤其适合制作小型筒状构件、圆弧包边、曲面钣金零件，在手工模型制作、小型五金件打样、薄金属工艺品加工场景中具备极高的实用价值。设备采用双下辊固定、上辊可调的经典三辊滚弯结构，两侧机架采用对称式立式布局，通过顶部的两个调节手轮可独立控制上辊两端的下压量，既能实现等曲率的整圆、圆弧滚制，也可通过调整两端下压量差异完成变曲率曲面的成型作业，适配不同厚度、不同弯弧半径的加工需求。设备的动力传递采用外露式直齿轮啮合结构，手动驱动侧部的输入轴即可带动三根工作辊同步反向转动，依靠辊面与板材之间的摩擦力带动板材进给，无需外接电源即可完成全部加工作业，结构简单可靠，维护成本极低。设备底部设置有一体式安装基座，可通过螺栓固定在工作台面使用，整体外形紧凑，横向宽度不超过三百毫米，纵向深度不超过两百毫米，安装时仅需预留单侧操作空间即可，不会占用过多工坊作业面积。上辊两端的调节机构采用细牙螺纹传动，调节精度可达零点一毫米级别，可精准控制弯弧曲率，避免出现辊距偏差导致的成型曲率不一致问题；侧部设置的齿轮组采用等模数等齿数设计，保证三根辊子的线速度完全一致，避免板材进给过程中出现打滑、表面划伤的问题。辊体采用光滑圆柱面设计，表面做硬化抛光处理，既可以保证与板材之间有足够的摩擦力带动进给，也不会在软质板材表面留下压痕，保证成型后零件的表面质量。设备的机架部分采用板材拼接式结构，各连接位置均设置有定位止口，装配后整体刚性充足，滚制厚度一毫米以内的钢板、两毫米以内的铝板时不会出现机架变形、辊子挠曲的问题，可稳定保证成型精度。除了金属板材加工外，更换适配的辊套后也可完成薄塑料片、硬纸板等非金属材料的弯弧作业，适用场景覆盖手工制作、小型维修、教学实训等多个领域，整体结构没有复杂的电控、液压组件，普通使用者仅需简单熟悉操作逻辑即可上手完成弯弧作业，加工过程中可随时停止进给调整下压量，灵活适配不同形状零件的加工需求。
