木工车间可折叠收纳式锯马支撑结构

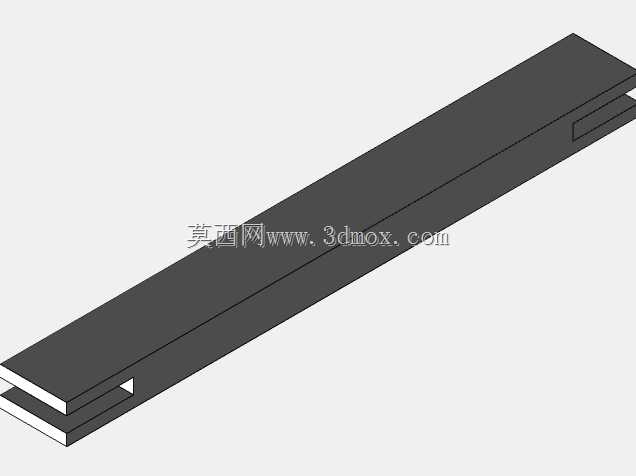

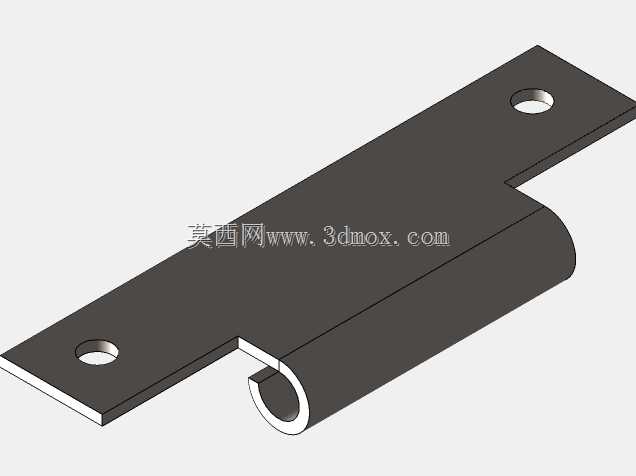

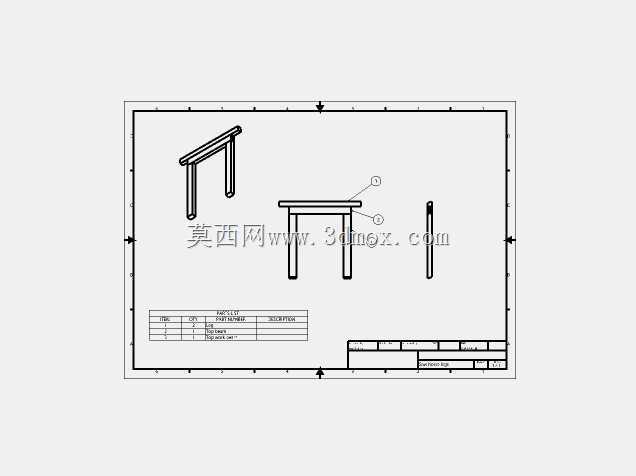

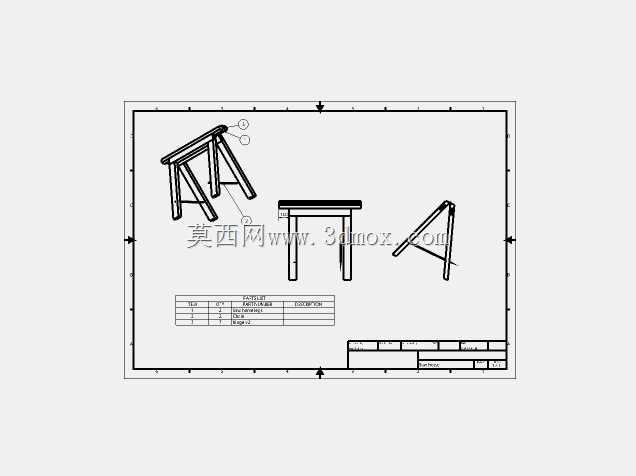

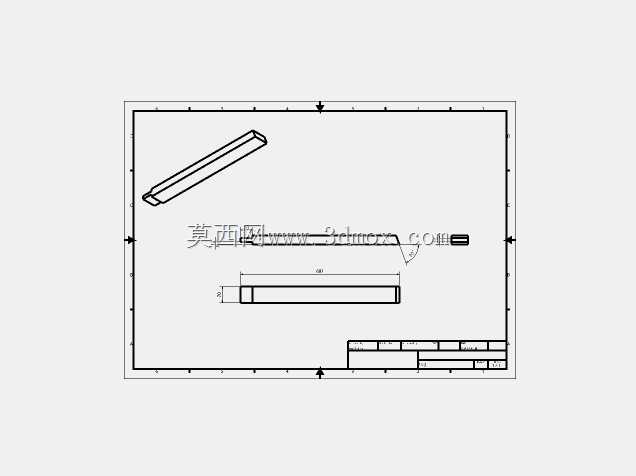

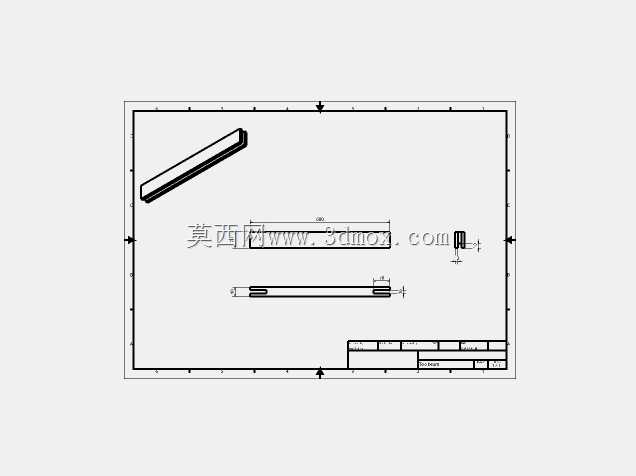

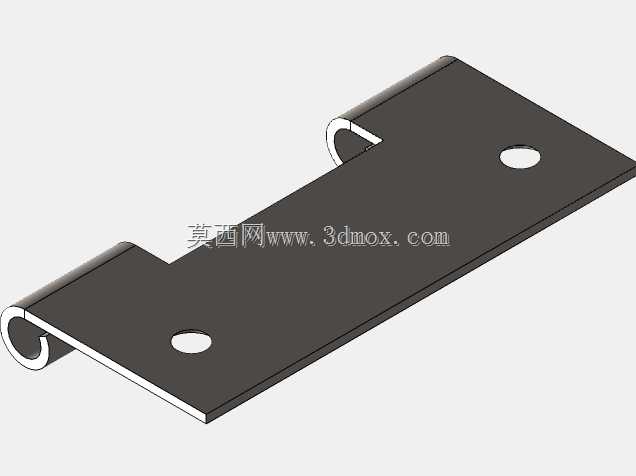

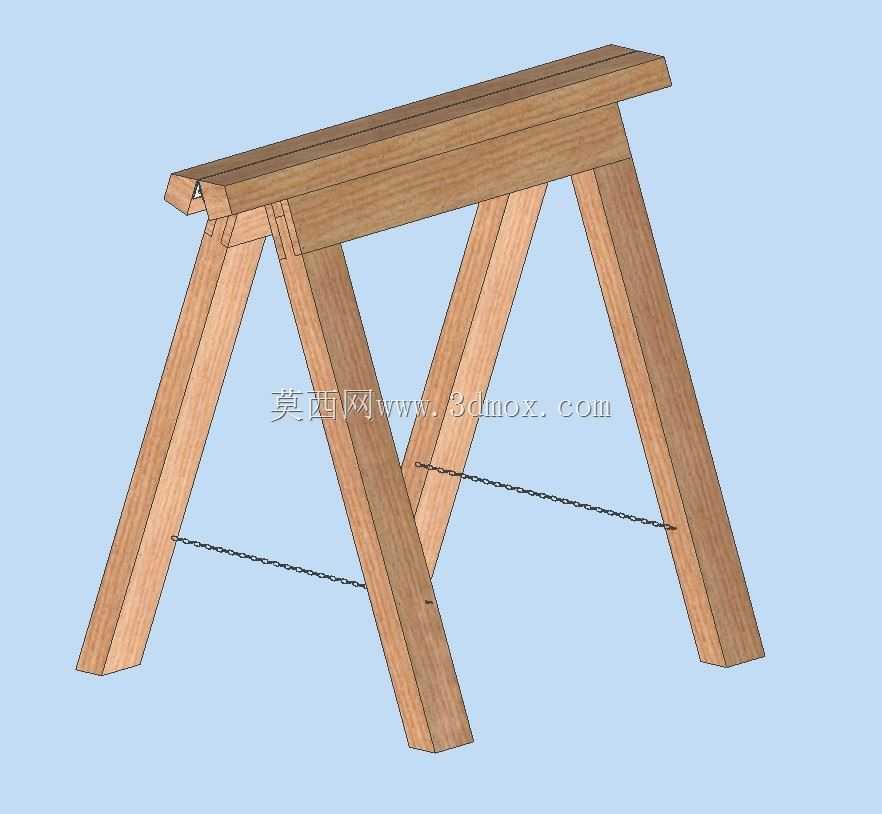

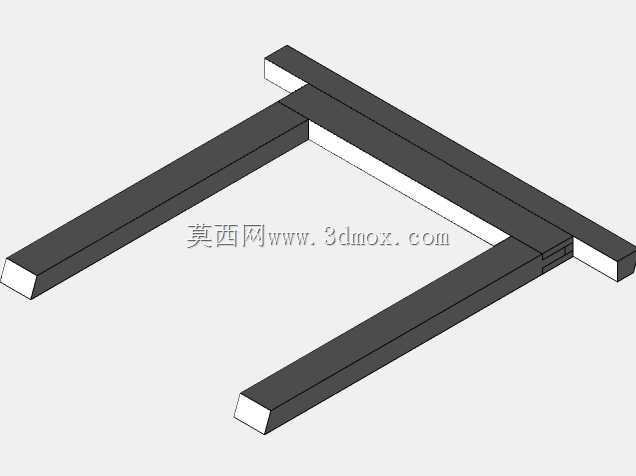

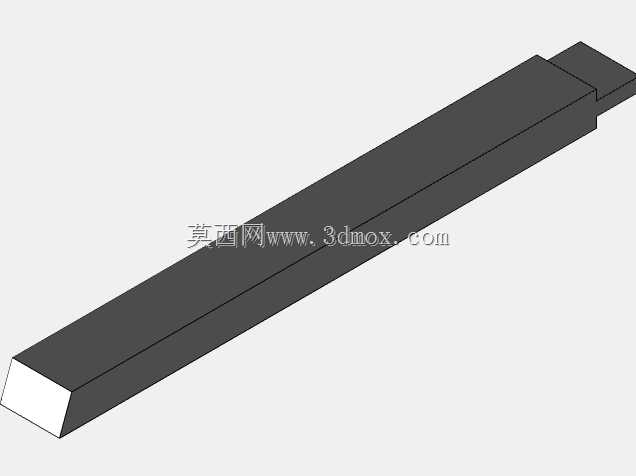

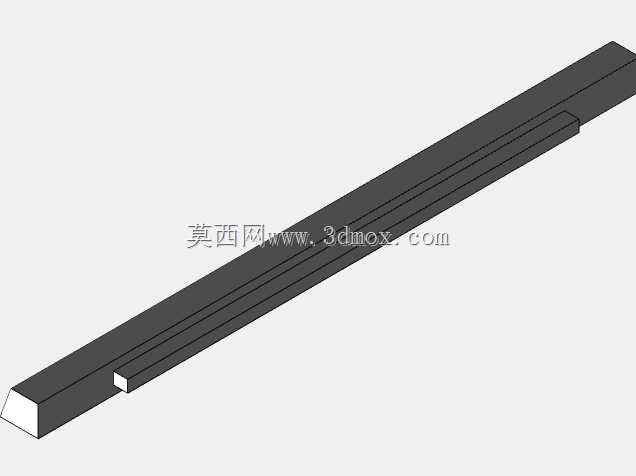

这款折叠式锯马是面向木工加工作业场景设计的辅助支撑工装，主要应用于家装木作、小型家具工坊、户外临时木工作业、DIY木工爱好者的日常操作场景，能够为木料裁切、木料打磨、木构件预组装、板材临时摆放等工序提供稳定的高位支撑，替代传统固定式木凳、堆砌垫块等临时支撑方案，解决传统支撑高度不可调、收纳占空间、移动搬运不便的实际痛点。从实际用途来看，它既可以成对搭配作为长木料横截、纵切时的两端支撑，也可以单台使用作为小型木构件的临时操作台面，配合手工锯、手持电圆锯、砂光机等手持木工工具作业时，能够将待加工木料抬升到符合人体工程学的操作高度，减少作业人员弯腰俯身的幅度，降低长时间作业的腰部劳损风险，同时避免木料直接接触地面造成的板面刮花、受潮沾污问题。在功能特性设计上，这款锯马采用交叉铰接的腿架结构，两组木质斜腿通过中部的铰接销轴实现转动开合，腿架展开后通过两侧的柔性链条牵拉限位，限制斜腿的最大张开角度，让整体结构形成稳定的三角受力形态，承重时斜腿将竖向载荷分解为沿腿身的压应力和链条的拉应力，结构受力路径清晰，能够承载常规尺寸的实木方料、人造板材的重量，不会出现侧翻、垮塌的问题；当作业结束后，只需解除链条的限位约束，即可将两组斜腿向内收拢折叠，折叠后整体形态为扁平长条状，能够轻松塞入工作台下方、工具柜缝隙、车厢侧边等狭窄空间，大幅降低收纳占用的空间，同时整体重量控制在单人可轻松拎取的范围，转场作业时无需多人搬运，适配流动施工、上门安装等需要频繁更换作业地点的场景。设计思路上完全围绕木工场景的实际需求展开，整体采用实木材质制作，取材方便加工难度低，普通木工即可利用边角余料自行加工制作，铰接部位采用简单的销轴连接，无需复杂的金属连接件，后期维护更换部件十分便捷；腿架与顶部承载梁的连接采用嵌入式榫接结构，避免使用外露金属固件，防止作业过程中金属件刮伤木料表面，也避免手持电动工具意外触碰到金属件造成的刀具崩损、弹料风险。在外形尺寸与安装边界上，这款锯马展开后顶部承载面高度适配多数成年人站立操作的舒适高度，顶部承载梁的长度能够稳定支撑常规宽度的板材，斜腿张开后的底部占地宽度经过合理测算，既保证足够的支撑稳定性避免侧翻，又不会占用过多的作业面空间，不会对作业人员的站立操作造成干涉；折叠后的整体厚度控制在极小范围，即使多台叠放收纳也不会占用过多仓储空间，铰接部位的转动间隙经过合理预留，长期反复开合折叠也不会出现卡滞、松旷的问题，链条的长度可根据实际使用的承重需求灵活调整，若需要承载更重的木料，只需更换更高承重规格的链条即可，无需改动主体木质结构。
