多工位联动平衡式组合夹紧工装夹具

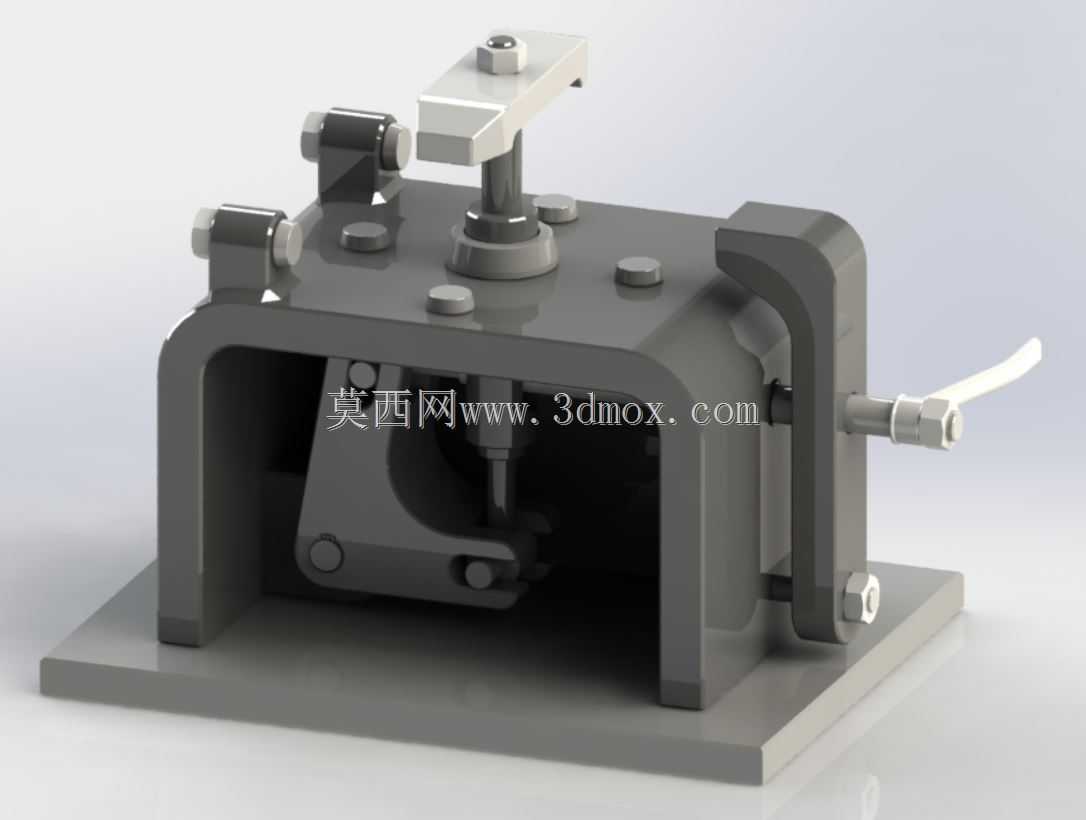

这款组合夹紧夹具主要面向中小批量多品种零件的机加工、部件装配场景设计，可适配普通铣床、钻床、小型加工中心的工位装夹需求，也可用于装配线的工件定位固定环节，替代传统分散式的单个压紧夹具，减少工位上的夹具排布空间，降低操作人员反复装夹调整的工作量。在实际生产场景中，这类组合夹具尤其适合轮廓存在多个待加工面、需要同步施加多点夹紧力的异形零件，比如小型泵体、阀块、异形支架类工件，能够在一次装夹中完成多个面的钻、铣、铰工序，避免多次装夹带来的定位误差，提升加工精度的一致性。

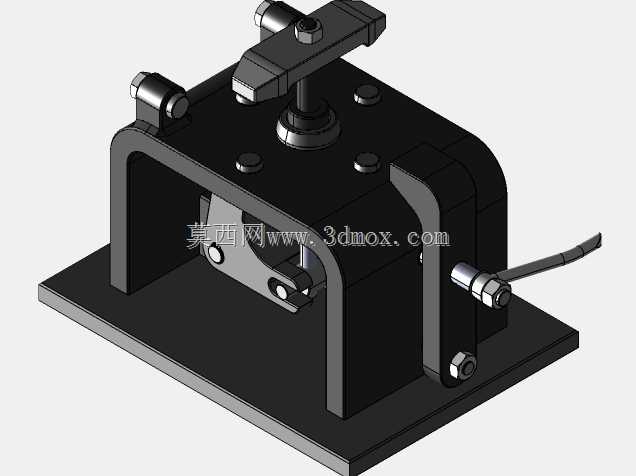

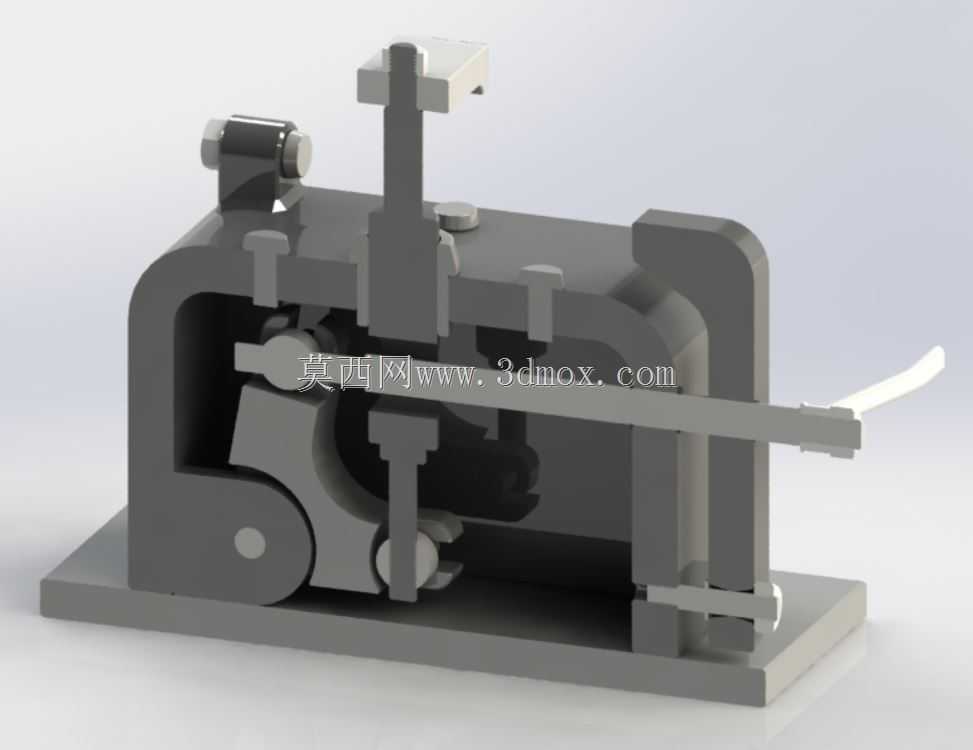

从功能特性来看，该夹具采用多夹紧点联动的结构设计，可同步执行两个及以上的独立夹紧操作，操作人员扳动侧方的操作手柄即可带动内部的连杆传动结构，同时驱动顶部的垂直压头与侧方的辅助定位夹紧件动作，无需逐个拧紧压紧螺栓，大幅缩短单件装夹的辅助时间。结构设计中特意加入了力平衡调节的考量，通过内部连杆的力臂配比设计，让各个夹紧点的压紧力保持均衡，避免单点压力过大造成薄壁工件变形，或是压力不足导致加工过程中工件移位。结构细节上，设计人员在卡箍类活动部件的配合处设置了定位销与滑槽结构，能够限制夹紧部件的转动自由度，防止夹紧过程中压头偏转蹭伤工件表面；同时内置了弹簧复位结构，松开手柄时各个夹紧部件会自动回缩到初始位置，方便操作人员快速取放工件，无需手动拨开压头。夹具的底座采用一体式平板结构，底面加工有统一的定位槽与安装孔位，可直接固定在机床工作台的标准T型槽上，也可搭配组合夹具基础板使用，整体安装边界规整，底座的长宽尺寸适配常规小型机床的工作台面，不会超出工作台的有效装夹范围，顶部的夹紧组件高度经过优化，既保证足够的夹紧行程，也不会超出常规加工刀具的长度适配范围，避免出现刀具干涉无法加工的问题。整体结构没有采用复杂的气动、液压元件，纯机械手动的结构可靠性高，维护简单，不需要额外配置气源、液压站等辅助设备，适合没有集中供气条件的小型加工车间使用，日常维护仅需要定期在铰接点、滑槽处加注润滑脂即可长期稳定工作。
