3.5吨50mm规格挂车牵引悬挂球头

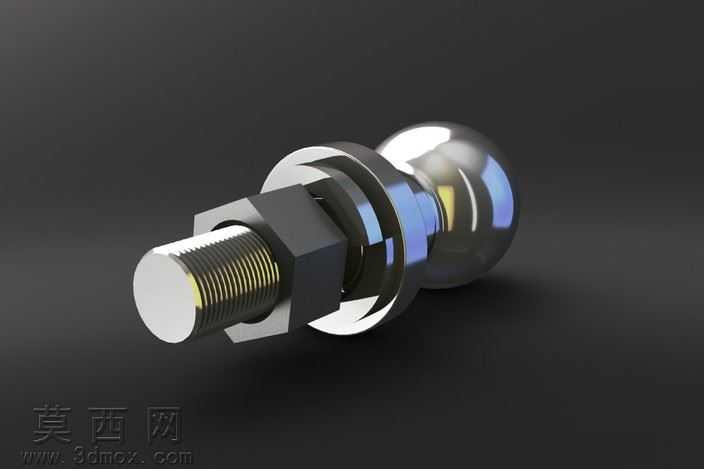

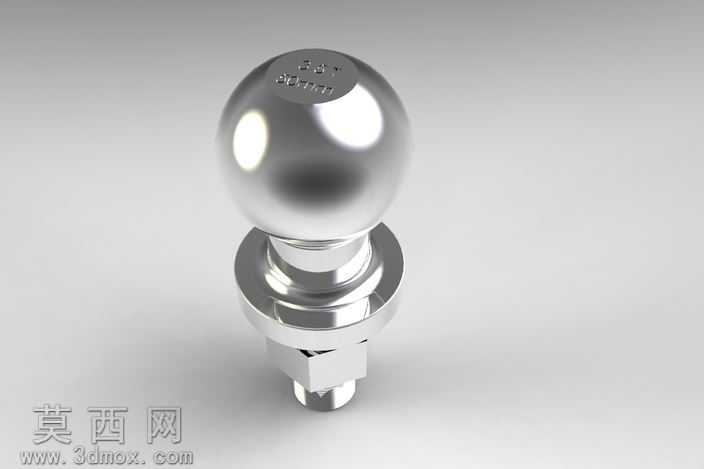

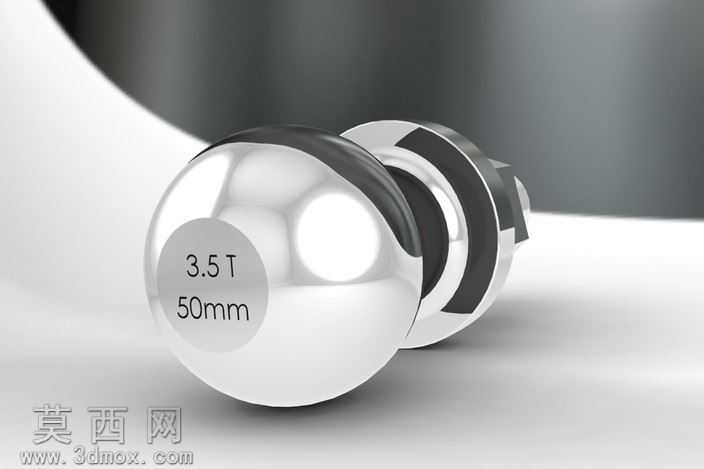

本作品为挂车及小型船舶拖挂用牵引悬挂球头的三维参数化模型，建模阶段严格遵循牵引配件的行业尺寸规范，以50mm球头直径、3.5吨额定牵引负载为核心设计基准，采用SolidWorks完成全参数化特征构建，所有结构尺寸均可通过参数表快速调整适配不同吨位的牵引需求。模型构建过程中优先还原真实零件的装配逻辑，依次完成球形牵引头、密封缓冲胶圈、连接法兰、锁紧螺纹段、六角紧固端的分步建模，各部件间保留真实的装配间隙与配合关系，球形工作面严格按照球面度公差要求构建，保证牵引连接时的转动自由度与贴合度，螺纹段采用真实螺旋扫描特征还原标准螺纹牙型，可直接用于后续的装配干涉检查与力学仿真分析。材质与渲染阶段针对不同部件的真实材质属性做了精细化区分：球形牵引头采用高强度合金钢材质，渲染时设置高反射金属材质参数，还原镀铬抛光后的金属光泽与表面镜面反射效果，球面表面添加极细微的粗糙度纹理模拟真实机加工后的表面质感；中间缓冲密封胶圈采用耐老化橡胶材质，设置哑光深灰橡胶材质参数，添加轻微的表面凹凸纹理还原橡胶件的注塑质感；连接法兰与六角紧固端采用与球头一致的合金钢材质，边缘处添加细微的倒角与圆角特征，还原机加工零件的工艺细节，整体渲染采用影棚级布光方案，通过主光、辅光、轮廓光的搭配突出金属件的光影层次与结构轮廓，清晰展现各部件的衔接关系与结构特征。设计思路上围绕牵引配件的可靠性与通用性展开，球头与连接座之间的缓冲胶圈预留了合理的压缩量，可缓冲牵引过程中的冲击载荷，避免刚性连接带来的结构损伤，连接法兰的安装孔位按照通用挂车牵引座的标准间距设置，可直接适配多数常规挂车、拖车、小型船舶拖架的安装接口，模型同时保留了结构的细节特征，如球头表面的规格标识刻印、紧固端的倒角处理、胶圈的安装卡槽等，完整还原真实产品的生产工艺细节，可用于产品展示、装配教学、牵引结构力学仿真等多个场景。
