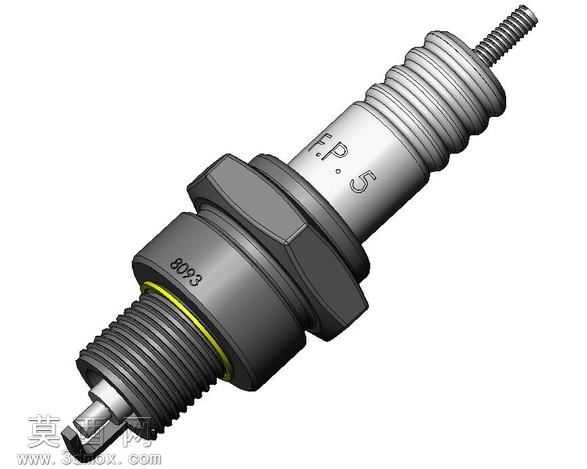

高精度汽车发动机火花塞三维建模作品

本作品为汽车发动机点火系统核心部件火花塞的高精度三维建模成果，建模过程严格遵循真实火花塞的工业设计尺寸与结构逻辑，在三维建模软件中通过多特征组合的方式完成全结构还原。建模初期先梳理火花塞的层级结构，将其拆分为顶部接线螺杆、绝缘瓷体、金属壳体、密封垫圈、中心电极、侧电极六个独立模块，分别进行草绘与特征构建：顶部接线螺杆采用螺旋扫描特征完成外螺纹结构的制作，严格匹配标准螺纹的牙距、牙型参数，保证螺纹结构的工业准确性；绝缘瓷体部分采用旋转凸台特征生成基础柱体，再通过多段拉伸切除完成瓷体上的阶梯限位结构，表面的标识字符采用包覆特征制作，还原真实产品的标识细节；金属壳体部分先通过旋转特征生成六角主体与螺纹安装段，六角结构严格遵循标准五金件的对边尺寸参数，安装螺纹段同样采用螺旋扫描特征制作，保证与发动机安装孔位的匹配性，壳体与瓷体之间的密封垫圈采用环形拉伸特征制作，还原垫圈的密封限位结构；电极部分分别构建中心电极与侧电极的金属柱体结构，精准控制电极间隙的尺寸参数，还原火花塞点火端的核心工作结构。材质渲染阶段针对不同部件匹配对应材质属性：金属壳体、接线螺杆、电极部分赋予磨砂金属材质，调整金属粗糙度、反射率参数还原钢制零件的哑光金属质感；绝缘瓷体部分赋予高硬度陶瓷材质，调整材质的半透明度、高光参数还原陶瓷部件的温润质感与绝缘特性；密封垫圈赋予黄铜金属材质，通过色彩差异区分不同材质的零件，提升模型的视觉辨识度。建模过程中对所有装配接触面做了公差匹配处理，各部件之间的装配间隙严格参照真实产品的装配公差设置，既保证模型视觉上的装配严合度，也可用于后续的虚拟装配验证、结构受力模拟等工程场景。整体建模过程注重工业细节的还原，从螺纹的牙型细节到壳体表面的标识字符，从电极的间隙尺寸到垫圈的厚度参数，均参照量产火花塞的真实参数进行制作，模型结构完整无破面，特征树逻辑清晰，可直接用于产品展示、结构教学、虚拟装配等多种场景。
