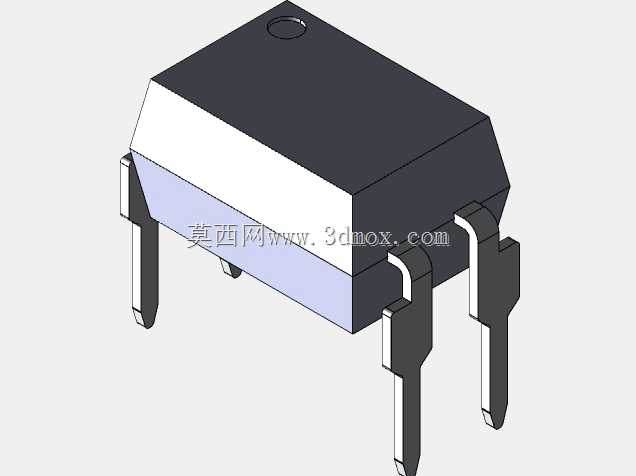

直插式PC817光电耦合器封装结构

项目分类:通用机械零部件 发布时间:2021-05-01 ID:152491
  • 直插式PC817光电耦合器封装结构
  • 直插式PC817光电耦合器封装结构

这款直插式PC817光电耦合器是电子电路领域极为常用的隔离类基础元器件,在各类强弱电隔离场景中承担着信号传输与电气隔断的核心作用,广泛应用于开关电源反馈回路、工业控制IO端口隔离、工控设备信号采集、消费类电子电源适配、仪器仪表输入输出防护等场景,能够有效阻断回路间的电气直接连接,避免高压侧串扰损坏低压控制电路,同时完成电-光-电的信号转换传递,保障前后级电路工作的稳定性与安全性。该器件采用经典的四引脚双列直插封装结构,设计阶段充分兼顾了手工焊接适配与波峰焊量产工艺要求,引脚采用标准DIP-4间距排布,相邻引脚中心间距为2.54mm,适配通用万用板、标准PCB焊盘设计,无需额外定制特殊封装焊盘即可完成板级装配。器件本体采用黑色阻燃环氧树脂封装,顶部设置的圆形标记点为引脚1定位标识,可帮助生产与维修人员快速识别引脚方向,避免装反导致的功能失效;封装内部将红外发光二极管与光敏三极管进行光学耦合封装,发光侧与受光侧之间无直接电气连接,隔离耐压可满足常规民用与工业级电路的隔离需求。外形设计上,本体为梯台状塑封结构,引脚采用镀锡铜质引线,具备良好的导电性与焊接附着力,引脚伸出长度适配常规PCB板厚的插装焊接要求,焊接后引脚露出板面的长度符合电子装联的通用工艺标准,既不会因为引脚过短导致焊接强度不足,也不会因为引脚过长造成相邻焊点短路风险。设计过程中严格遵循行业通用的直插光耦封装尺寸规范,安装边界预留了足够的板上空间,相邻器件排布时无需额外加大间距即可满足安规爬电距离要求,能够适配高密度板卡的布局需求,同时塑封外壳具备良好的耐温性能,可满足常规波峰焊、回流焊的温度冲击要求,不会出现焊接过程中封装开裂、内部芯片受损的问题。在实际电路应用中,该器件可实现线性信号与开关信号的隔离传输,输入端通过控制红外发光管的发光强度,输出端光敏管根据受光强度调整导通程度,既可以传递数字开关量信号,也可以在一定范围内传递模拟信号,是电源电路、控制电路中实现前后级隔离的高性价比选型方案。
