LM7805线性三端稳压器三维结构设计

这款LM7805线性三端稳压器的三维结构设计，完全贴合工业级电子电路的实际应用需求，广泛适配各类直流电源供电场景，从消费类电子的主板供电模块、工业控制板的前端稳压单元，到小型嵌入式设备的电源转换回路，都能见到这类器件的身影。作为固定输出正电压的稳压元件，它的核心作用是将输入端波动范围较宽的直流电压，稳定转换为5V的固定输出电压，为后端的数字芯片、模拟传感单元、逻辑控制电路提供干净稳定的供电，避免电压波动造成的芯片复位、采样失准、器件烧毁等问题。

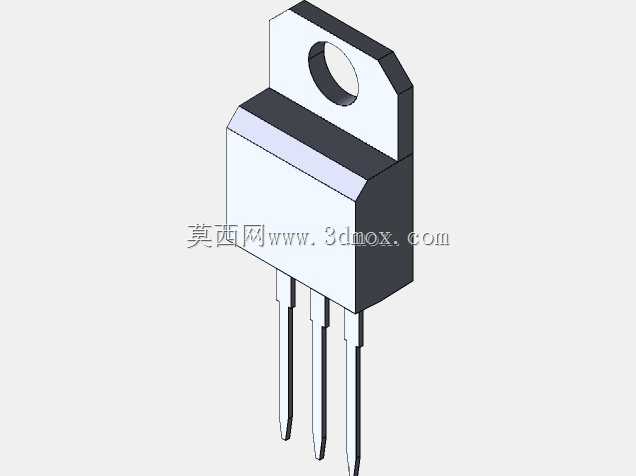

在功能特性的设计还原上，模型完整复现了该类稳压器的三个引脚排布逻辑：输入端、接地端、输出端的引脚间距、引脚直径、引脚伸出长度都严格遵循行业通用的TO-220封装尺寸规范，能够直接匹配通用PCB板的封装焊盘布局，也适配市面上常见的散热片安装孔位。器件主体的塑封外壳棱角做了符合实际生产工艺的圆角处理，外壳表面的散热贴合面做了平面度的结构还原，保证安装散热片时能够实现紧密贴合，降低热阻提升散热效率。

设计过程中充分考虑了实际安装的边界限制：器件主体的宽度、高度、厚度都按照量产器件的实际尺寸等比例建模，预留了散热片安装的空间余量，不会出现安装后与周边电容、电阻等板载元件发生结构干涉的问题。引脚的弯折角度也做了适配直插焊接的结构设计，既可以直接插装焊接在PCB板上，也可以通过引脚弯折适配卧式安装的空间需求，适配不同紧凑程度的电路板布局。同时模型还原了器件背面的金属散热基板结构，这部分结构既是器件内部芯片的散热载体，也是安装固定的核心受力面，建模时严格还原了基板上的安装孔位置与孔径，能够匹配M3规格的固定螺丝，方便用户在做整机结构布局时，同步完成散热片、固定螺丝的装配校验，提前排查结构装配冲突，减少实际打样试制时的结构问题。
