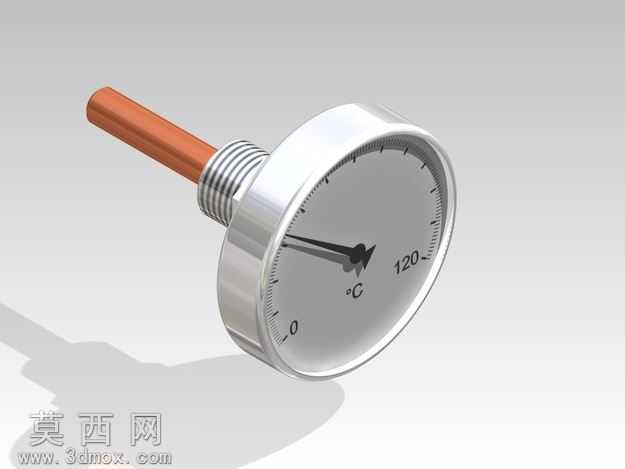

0-120℃螺纹安装式指针温度表三维设计

本作品为螺纹安装式指针温度表的三维建模设计，整体采用轴向插入式结构布局，建模过程中首先梳理温度表的核心组成部分，分为感温探杆、螺纹连接段、表壳主体、刻度表盘、指针组件五大模块逐一构建。首先完成感温探杆的建模，采用圆柱特征拉伸生成铜质探杆基体，对探杆端部做微小倒角处理还原真实测温端的圆滑过渡形态，探杆与连接段衔接处做台阶定位结构，保证装配逻辑的合理性。螺纹连接段采用螺旋扫描特征生成标准外螺纹结构，还原螺纹的牙型轮廓与螺距参数，螺纹段与表壳衔接处设计多圈防滑滚花结构，通过环形阵列特征生成均匀的滚花纹理，还原实际安装时的拧动防滑结构。表壳主体采用旋转特征生成圆形金属壳体，对壳体边缘做圆角抛光处理，表壳正面设计内嵌式表盘安装槽，槽体边缘做限位卡扣结构用于固定表盘，壳体侧面做薄壁厚处理还原真实仪表的轻薄金属外壳质感。表盘部分采用草图绘制环形刻度区间，标注0℃与120℃的量程端点，均匀划分刻度线并添加℃单位标识，中心位置设计指针转轴安装孔。指针组件采用薄壁拉伸生成锥形指针形态，指针尾部做配重平衡结构，转轴部分采用同轴圆柱特征装配，还原指针可绕轴转动的活动结构逻辑。材质渲染阶段，感温探杆赋予紫铜材质，调整金属粗糙度参数还原铜质部件的温润金属光泽；螺纹段与表壳赋予镀铬不锈钢材质，调高反射参数还原金属外壳的亮面抛光质感；表盘赋予哑光白色塑料材质，刻度标识采用黑色印刷质感，指针采用烤漆黑金属材质，玻璃表蒙添加半透明玻璃材质并调整折射参数，还原透明表盖的通透效果与边缘反光。整体建模严格遵循工业温度表的实际尺寸比例，各部件装配间隙控制在合理范围，既还原了实物的外观形态，也保留了各结构的装配逻辑，可用于工业测温场景的演示、教学或相关设备的配套装配展示。
