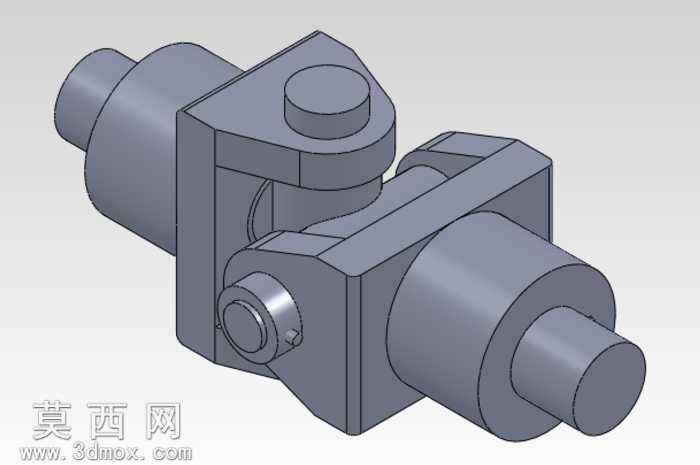

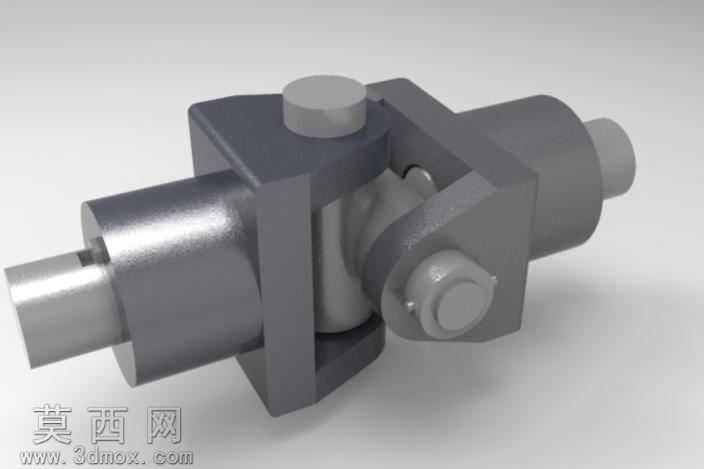

本作品为十字轴式万向联轴器的三维参数化建模成果,建模过程严格遵循机械设计手册中万向联轴器的尺寸规范与结构要求,首先通过草图绘制完成两端轴头、叉形接头、中间十字传动块的基础轮廓,利用拉伸、旋转、切除等基础特征完成各零件的主体结构搭建,针对十字轴与叉形接头的铰接配合部位,精准设计了轴销的安装孔位与限位凸台结构,保证两轴存在夹角时可灵活转动无卡滞。建模过程中对各配合面添加了合理的公差参考,轴头部位设计了标准的轴伸直径与键槽结构,可直接适配常规传动轴的安装需求,十字轴的四个轴颈采用等直径设计,保证转矩传递过程中受力均匀,叉形接头的耳部做了圆角过渡处理,避免应力集中提升结构强度。材质渲染阶段,将主体金属部件赋予哑光合金钢材质,调整金属粗糙度与反射参数还原真实机加工零件的质感,铰接部位的轴销端面添加了轻微的倒角高光效果,区分不同加工面的工艺特征,整体渲染采用柔和的侧光角度,清晰展现联轴器的装配层次与结构细节,可直观观察到内部十字传动块的铰接关系。设计思路上,该万向联轴器可实现两轴间存在角位移时的连续回转运动传递,适用于传动系统中轴系存在安装偏差、工作中出现相对偏斜的工况,建模时充分考虑了实际装配的工艺性,各零件拆分符合机械加工的工序要求,既保证了传动过程中的刚性,又预留了铰接转动的合理间隙,可直接用于传动系统的装配仿真、运动干涉检查以及工程图纸的导出参考,完整还原了万向联轴器补偿角位移、传递转矩的核心功能结构。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.12 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,其它,
- 软件分类 通用机械零部件
