带补偿器款柯尔特M1911手枪结构设计

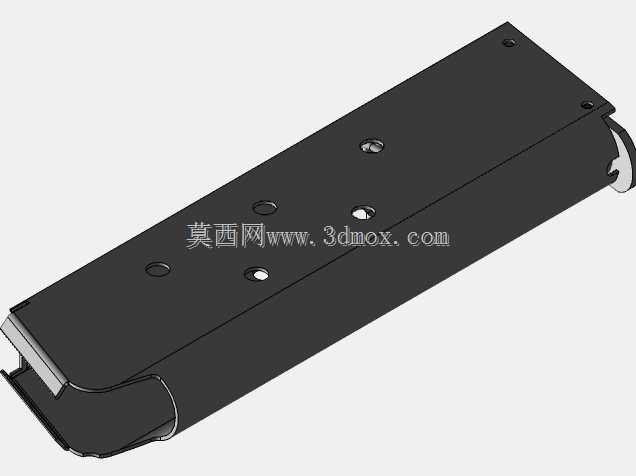

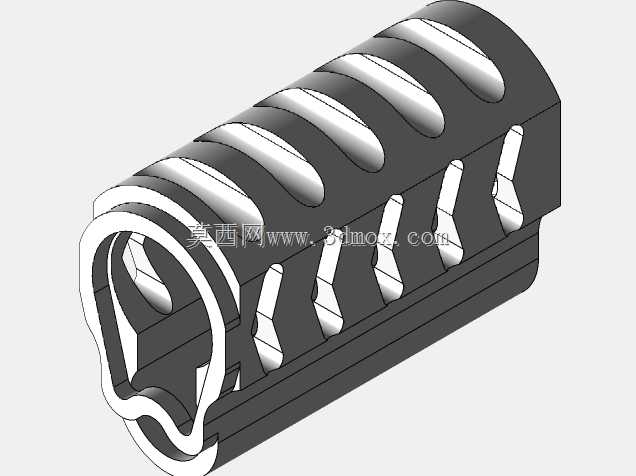

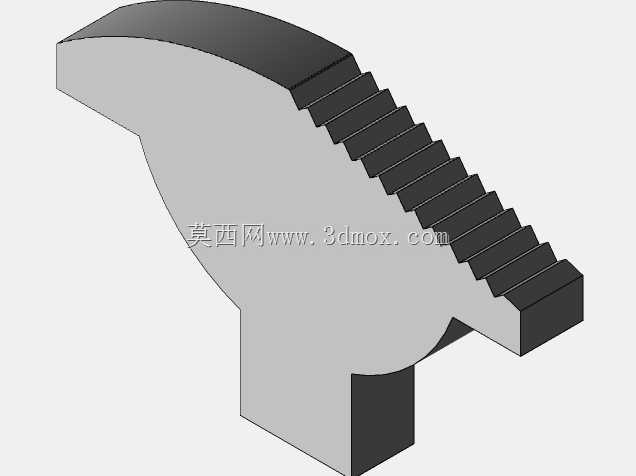

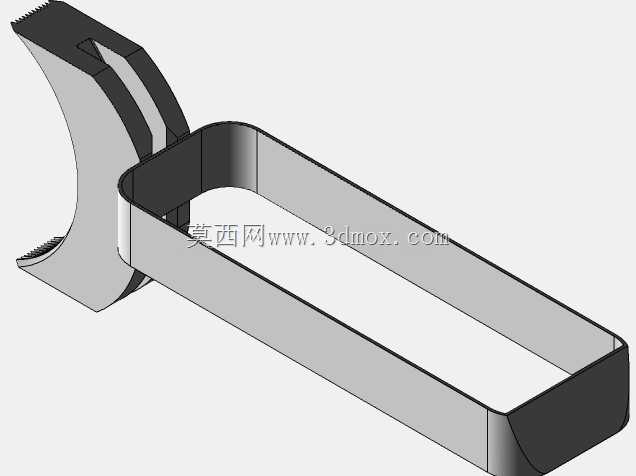

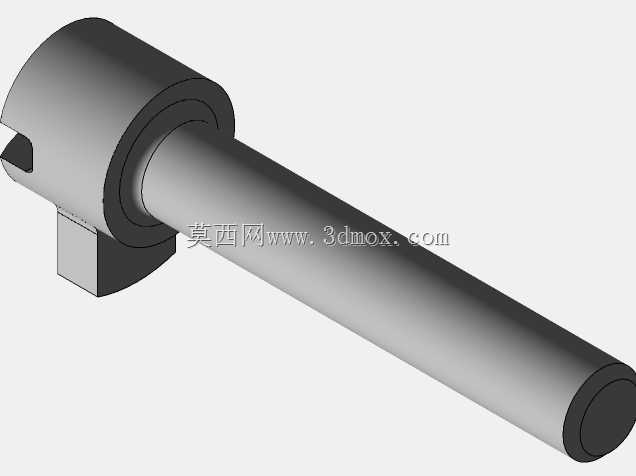

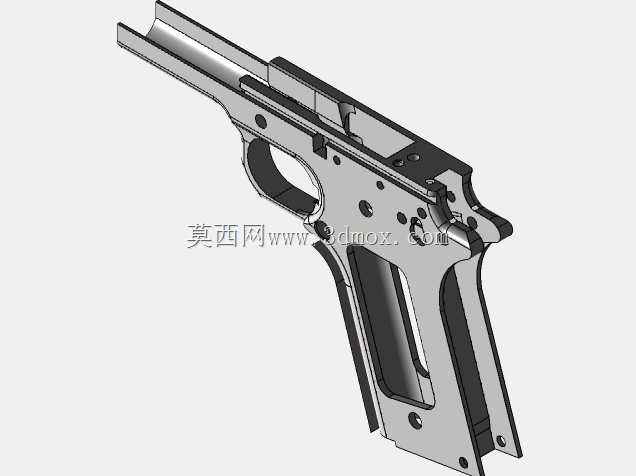

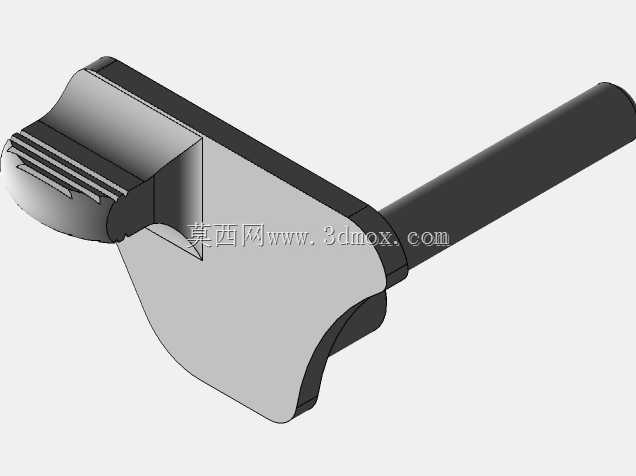

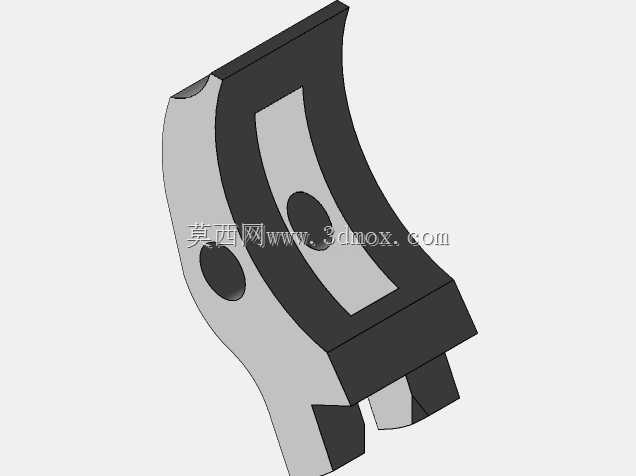

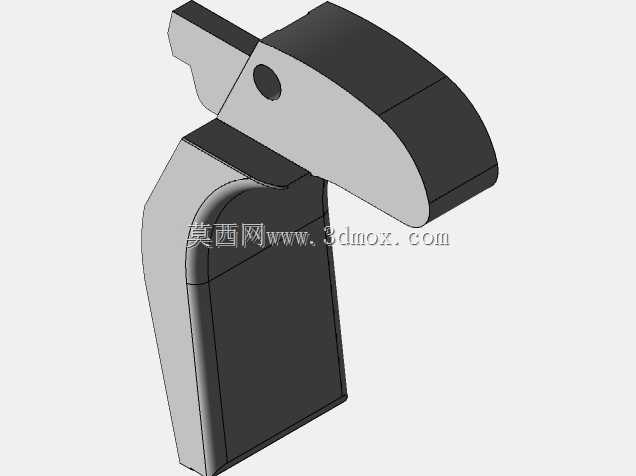

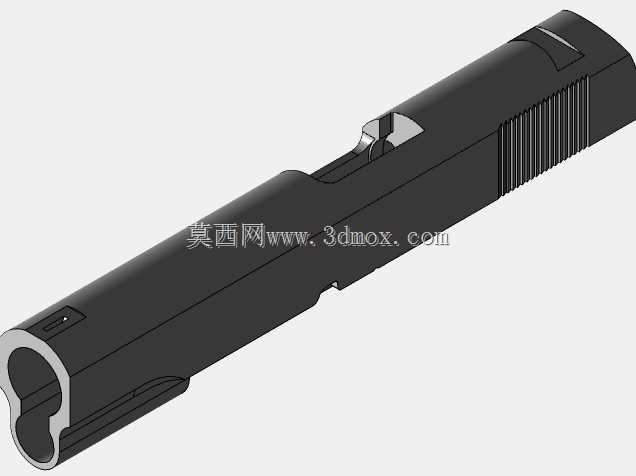

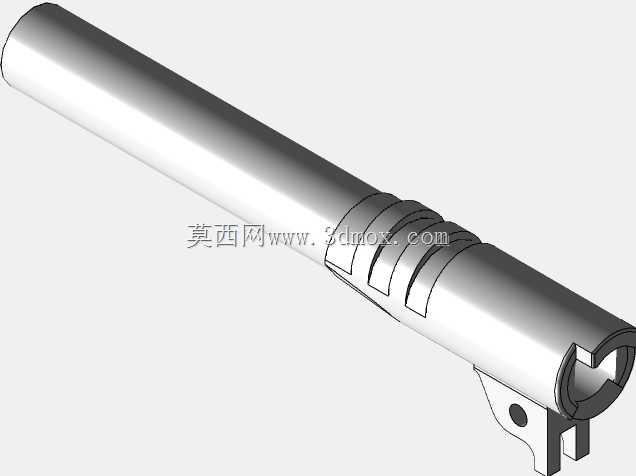

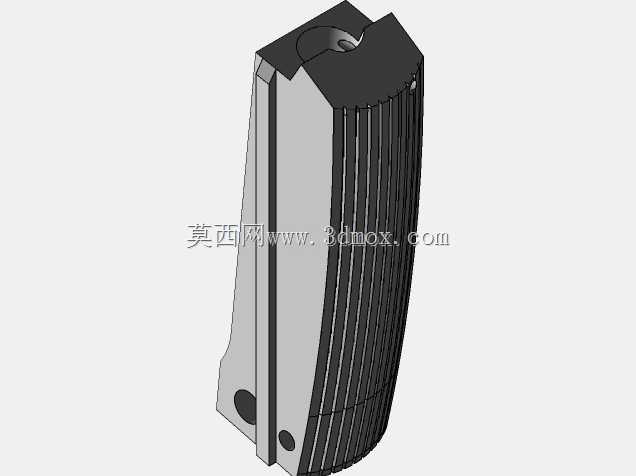

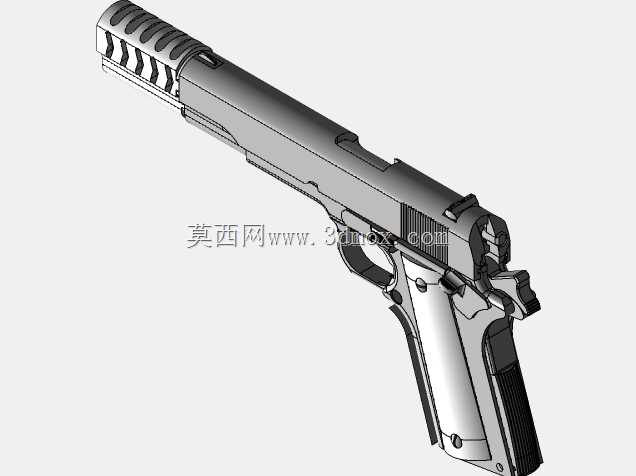

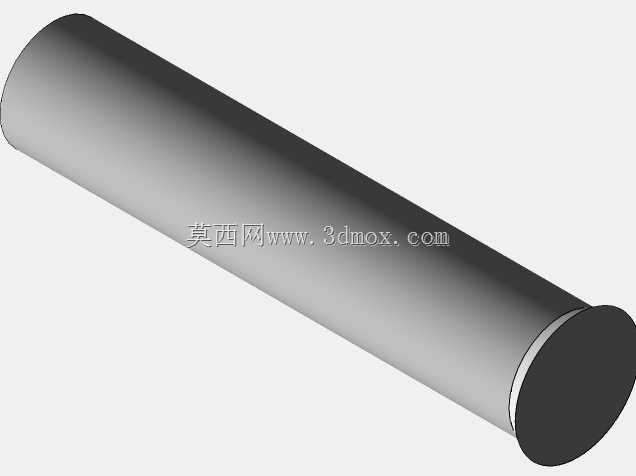

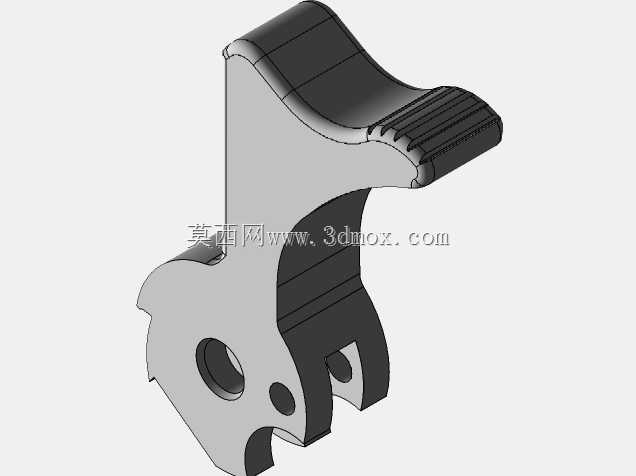

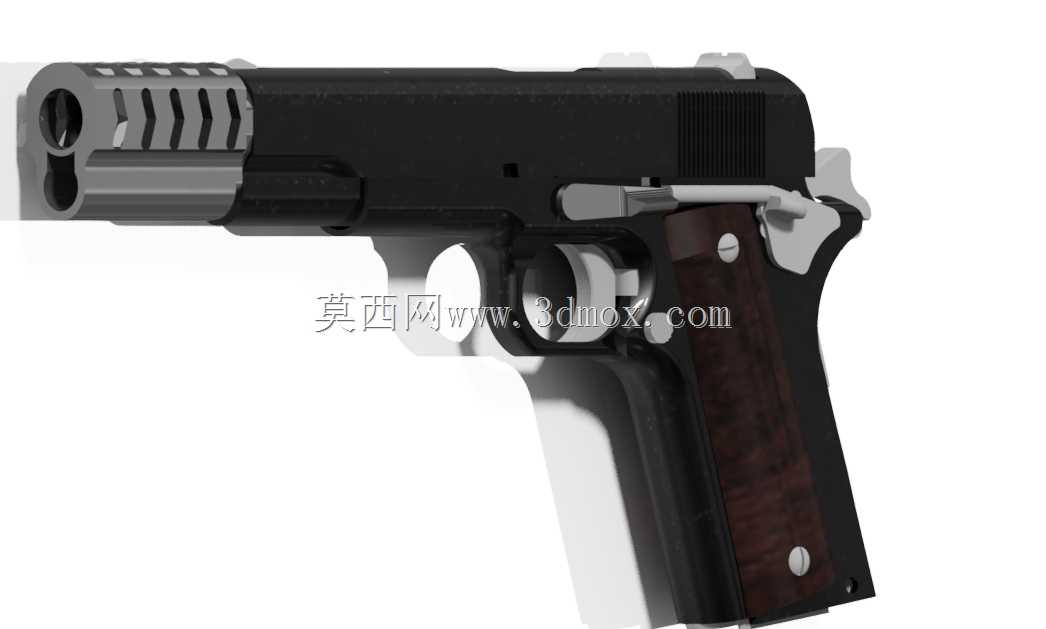

这款柯尔特M1911手枪的三维结构设计，主要面向轻武器原理教学、战术装备仿真推演、影视道具数字化制作等应用场景，能够为相关领域的结构认知、装配模拟、外观改型验证提供精准的三维参照。作为经典的半自动手枪结构，该设计还原了M1911系列的核心功能特性：枪管采用短后坐自动原理匹配铰链式起落闭锁结构，能够在模拟击发循环中完成套筒后坐、抽壳抛壳、次发弹上膛、闭锁复位的完整动作逻辑；套筒前端增设的多开口补偿器结构，可在模拟发射时引导部分火药燃气向上喷出，抵消枪口上跳幅度，提升连续射击时的指向稳定性。握把部分采用贴合人手握持弧度的曲面设计，表面预留了防滑纹理的安装位，握把片通过两处固定销与握把本体连接，既保证了握持时的贴合度，也方便后期维护时快速拆解更换握把配件。设计过程中，对内部的扳机连杆、击锤、阻铁、弹匣卡笋、手动保险等核心传动构件做了适配性简化，在保留核心运动逻辑的前提下，剔除了对原理展示无影响的微小倒角、冗余工艺结构，既降低了三维模型的运算负载，也能让使用者快速理清各部件之间的传动关系。外形尺寸方面，该设计严格遵循M1911手枪的实际尺寸边界，全枪长控制在220mm区间，枪管轴线距离握把底部的垂直高度为120mm，套筒最大宽度32mm，握把最大厚度35mm，所有外露构件的安装边界都做了干涉校验：补偿器与套筒前端的连接位预留了0.15mm的装配间隙，扳机与扳机护圈之间预留了足够的扣动活动空间，击锤与握把背部的保险凸起不会在转动过程中发生剐蹭，弹匣插口的尺寸匹配标准单排弹匣的插入公差，能够模拟真实的弹匣装卸动作。整体结构的材质区分清晰，金属构件部分做了哑光发黑的质感处理，握把片采用深色木纹质感区分，各活动部件的运动行程都按照真实枪械的参数做了限位设置，既可以用于静态的结构展示，也能够导入仿真软件中完成动作循环的模拟验证，为轻武器相关的教学、展示、改型设计工作提供可靠的数字化基础。
