5毫米直插式蓝色发光二极管结构设计

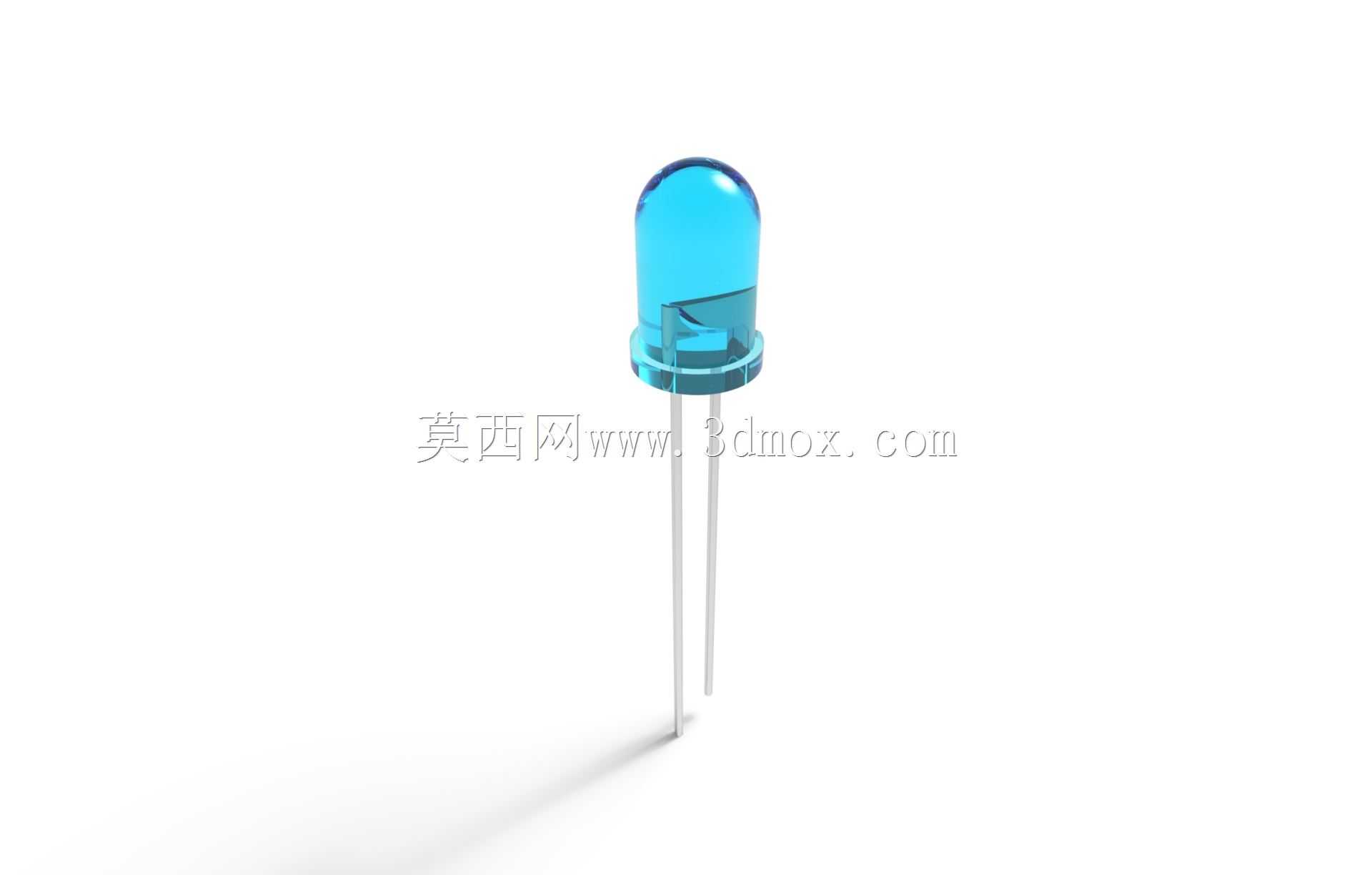

本次呈现的是5毫米规格直插式蓝色发光二极管的三维结构设计，这类器件是电子电路领域应用极为广泛的基础光电器件，在消费电子、工业控制、仪器仪表、照明指示等场景中承担着状态提示、信号传输、局部照明等核心功能。从实际应用场景来看，这类直插LED常被用于电源适配器的通电状态指示、工控设备面板的运行信号提示、家电产品的功能档位反馈、玩具产品的发光效果实现，也可通过阵列排布组成简易显示屏、指示灯牌，或是作为光耦器件的发光端参与信号隔离电路的搭建，是电子硬件设计中最基础也最不可或缺的分立元器件之一。

从产品功能特性来看，该款5毫米蓝色发光二极管采用典型的环氧封装结构，顶部为半球形聚光透镜设计，能够对内部芯片发出的蓝光进行有效汇聚，提升正向出光的光强表现，满足常规指示场景的可视距离需求；底部延伸出两根平行的金属引脚，既作为电气连接的通路，也可在波峰焊、手工焊接工序中直接插入PCB板的对应通孔完成固定，适配传统通孔插装的生产工艺，焊接可靠性强，不易出现虚焊、脱落问题。

在设计思路层面，该模型严格还原了量产直插LED的真实结构比例，封装外壳采用透明蓝色环氧材质的视觉表现，内部清晰呈现了发光芯片、键合引线、支架阴极阳极的结构布局，既还原了器件的外部装配尺寸，也体现了内部的功能构造逻辑。外形尺寸与安装边界方面，该LED封装主体的最大直径为5毫米，总长度包含引脚在内符合行业通用的5mm直插LED标准尺寸，引脚间距、引脚直径均匹配通用PCB封装库的标准焊盘尺寸，在进行电路布局时，仅需按照标准2.54mm间距的通孔焊盘进行排布，即可完成该器件的装配预留，封装主体的高度方向预留足够的爬电距离，不会与周边低矮元器件产生干涉，半球形顶部的出光角度符合常规指示类LED的出光范围，能够覆盖正面15到30度的可视区域，满足多数设备面板的指示视角需求。在结构细节上，封装底部的法兰台阶结构能够在插件时起到限位作用，避免器件插入PCB过深导致焊接后高度不一致，引脚的长度预留了足够的焊接加工余量，生产时可根据实际板卡的安装空间进行剪脚调整，适配不同厚度的设备外壳与PCB安装需求。
