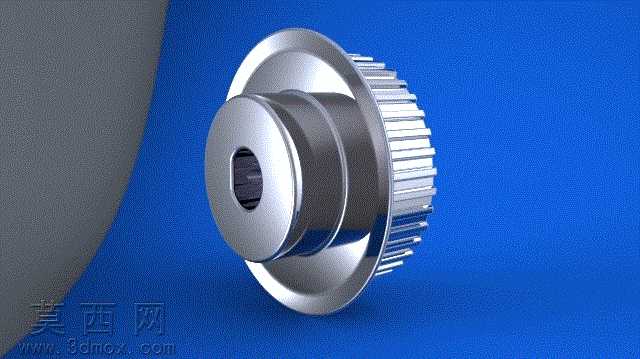

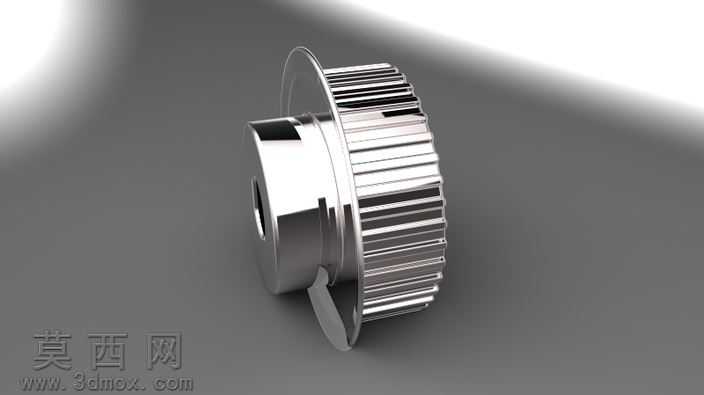

本作品为25毫米规格齿形皮带轮的三维建模设计成果,建模阶段严格遵循机械传动件的设计规范,首先以带轮的核心传动参数为基准搭建基础草绘,精准锁定螺距直径25.8722毫米、40个啮合齿、0.375标准皮带宽度、0.080带顶变桨系数等核心尺寸,确保齿形轮廓与配套同步带的啮合精度完全匹配。建模过程采用参数化设计逻辑,先绘制带轮的轴向回转截面轮廓,通过回转特征生成带轮的基体结构,再对轮齿部分进行单独草绘,通过阵列特征完成40个轮齿的均匀排布,每一个轮齿的齿顶、齿侧、齿根过渡圆角都经过精准校准,避免啮合过程中出现应力集中或传动卡滞问题。针对带轮的轮毂部分,设计了适配标准传动轴的中心安装孔,孔壁预留了键槽安装位,同时在轮毂与轮缘之间设计了均匀过渡的辐板结构,在保证整体结构强度的前提下尽可能降低带轮自重,减少传动过程中的转动惯量。材质与渲染阶段,选用工业常用的45号钢作为基础材质,为金属表面添加了细腻的车削加工纹理,通过调整材质的粗糙度、金属度、反射率参数,还原钢制机械零件经精加工后的金属质感,渲染时采用蓝色哑光背景突出零件主体,通过多光源布光展现轮齿的立体轮廓、轮毂的阶梯结构以及各表面的加工细节,让模型呈现出接近真实工业零件的视觉效果。结构设计上充分考虑带轮的实际使用场景,轮缘两侧设置了挡边结构,防止传动过程中皮带出现跑偏脱落问题,各阶梯轴肩的过渡位置都设计了标准退刀槽与圆角,既符合机械加工的工艺要求,也能有效降低应力集中风险,提升零件的长期使用寿命。整体设计兼顾了传动精度、结构强度、加工工艺性与装配便利性,可直接用于传动机构的虚拟装配验证、运动仿真分析,也可作为机械设计教学、传动方案选型的参考模型使用。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 11.96 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2010,STEP/IGES,效果图,STL,其它,
- 软件分类 通用机械零部件
