达喀尔拉力赛卡车前桥悬挂结构设计

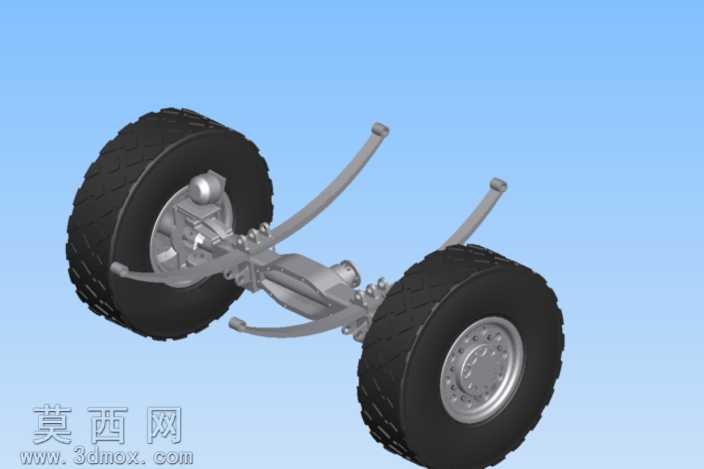

本作品为面向达喀尔拉力赛事场景设计的越野卡车前桥总成三维模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，严格遵循越野赛车前桥的载荷传递逻辑与赛事改装规范，对每一处连接结构、运动部件都做了精准的尺寸约束与装配干涉校验。模型完整还原了拉力卡车前桥的核心构成：包含大颗粒深花纹越野轮胎总成、钢制轮毂、转向节、整体式桥壳、钢板弹簧弹性元件、减震阻尼支架、转向横拉杆与推力杆结构，所有部件的装配关系完全匹配实车的运动逻辑，可直观演示转向动作与悬架跳动的行程范围。材质渲染阶段针对不同部件做了差异化的材质表现：轮胎采用高粗糙度的耐磨橡胶材质，还原越野胎面的凹凸纹理与使用质感；金属结构件区分了铸钢桥壳的哑光磨砂金属质感、拉杆部件的高强度合金钢亮面质感、轮毂的抛光金属质感，弹簧部件做了氧化发黑的金属表面处理效果，整体渲染光影柔和，清晰区分不同部件的材质属性与结构边界。设计思路上充分考虑拉力赛事的极端工况：前桥整体采用强化的整体式桥壳结构，搭配长行程钢板弹簧悬架，预留了足够的减震器安装位，能够承受飞跳落地时的巨大冲击载荷；转向机构采用大角度转向设计，满足越野场景下的大转角转向需求；轮胎选用大直径宽体越野胎，胎面花纹深度与块度都针对砂石、荒漠路面做了适配，提升非铺装路面的抓地力与抗穿刺能力。模型在结构细节上还原了实车的安装点位，包括板簧吊耳连接位、刹车管路固定位、转向助力机构安装位等细节，完整呈现拉力赛车前桥相对于普通商用卡车前桥的强化设计特征，可用于越野车辆结构教学、赛事改装方案演示、汽车底盘结构科普等场景。
