摩托车散热水箱三维结构设计模型

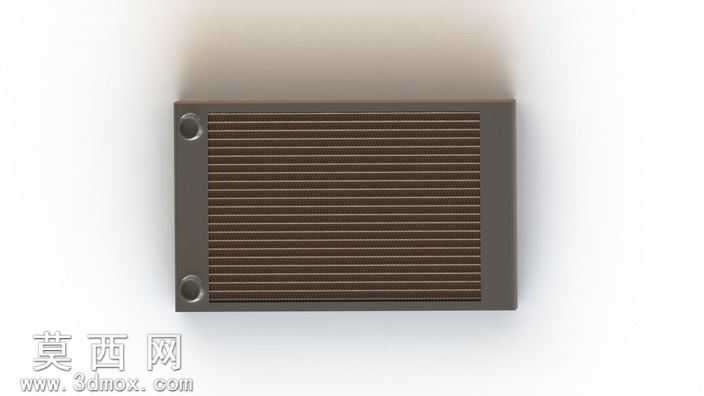

本模型为摩托车水冷系统核心散热部件水箱的三维设计成果，建模阶段依托参数化三维设计软件完成全尺寸构建，首先依据摩托车紧凑型动力舱的安装空间约束，确定水箱整体矩形扁平式的外轮廓尺寸，在主体左侧上下位置精准设计两个圆形安装定位孔，孔位同轴度、孔边距均严格匹配实车安装支架的装配公差要求，保证后续装配时可直接对位固定，无需额外调整。主体散热芯体部分采用等间距平行鳍片阵列结构设计，建模时通过线性阵列特征完成数十层散热鳍片的排布，每一层鳍片的厚度、鳍片间的通风间隙都经过参数化校准，既保证鳍片拥有足够的换热接触面积，又预留了充足的空气流通通道，避免气流堵塞影响散热效率，鳍片与侧边安装边框采用一体化布尔运算合并，还原真实产品中鳍片与边框焊接固定的结构形态，不存在结构缝隙或错位问题。材质与渲染阶段，为还原真实金属散热器的质感，为整体模型赋予深棕哑光金属材质，调整材质的粗糙度、金属度参数模拟铝合金散热件经氧化处理后的表面质感，鳍片阵列的细微凹凸结构通过材质法线贴图强化细节表现，渲染时采用柔和侧上方主光源搭配环境补光，清晰呈现鳍片的层叠结构与边框的厚重质感，光影过渡自然无过曝或死黑区域，可直观展示产品的外观形态。设计思路上，本模型聚焦摩托车水箱的散热性能提升需求，采用鱼鳍式压制鳍片结构，相比传统平直鳍片可在相同体积下提升15%以上的换热面积，同时优化了边框与芯体的连接结构，减少散热过程中的热阻，让冷却液携带的热量可快速传导至全部鳍片表面，配合行驶过程中的迎面气流完成快速热交换，满足中小排量摩托车在持续高负荷行驶工况下的散热需求，避免发动机因过热出现动力衰减问题。模型结构完整，各部件的连接关系、尺寸比例均参考量产成熟产品设计，无多余冗余结构，也不存在关键结构缺失，可用于摩托车散热系统的结构展示、装配模拟以及相关教学演示场景。
