汽车传动用同步齿轮皮带轮三维设计

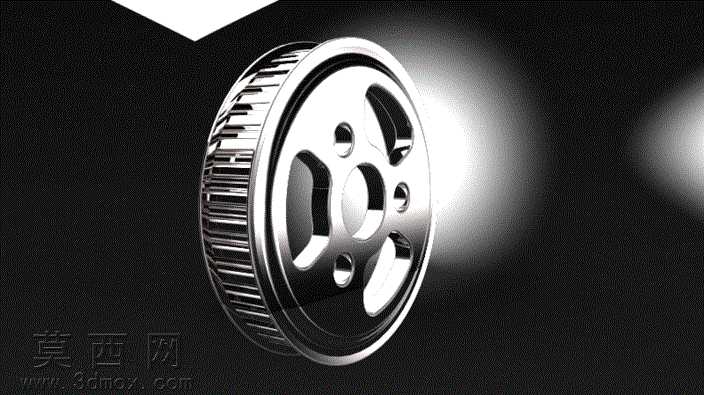

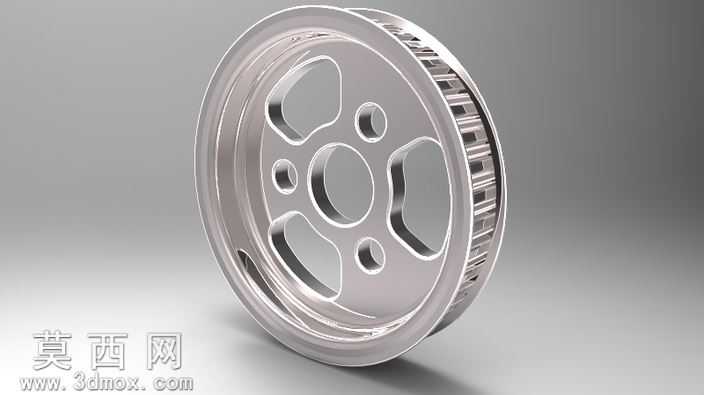

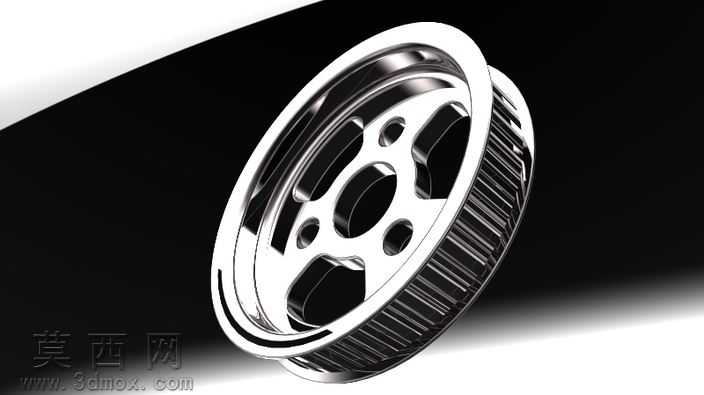

本齿轮皮带轮三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械传动零件的设计规范，从基准轴、基准面的搭建开始，先绘制带轮的主体回转截面草图，通过旋转凸台命令生成带轮的基础轮体结构，再针对轮缘的齿形结构进行单独草绘，按照同步带啮合的齿距、齿高参数绘制单个齿形轮廓，通过圆周阵列命令完成整圈轮齿的均匀排布，保证每个轮齿的尺寸精度与位置度，满足传动过程中的啮合要求。轮体部分采用轻量化镂空设计，在保证结构强度的前提下，在轮辐位置设计了多组异形减重孔，通过拉伸切除命令完成孔位加工，既降低了带轮自身的转动惯量，也减少了材料的使用，适配高速传动场景下的动平衡要求。模型的中心安装孔、定位销孔均按照标准安装尺寸设计，孔位的同轴度、端面垂直度公差在建模时通过几何约束进行控制，保证后续装配时能够与传动轴精准配合。材质方面预设了抛光金属材质，在渲染阶段调整了金属材质的反射率、粗糙度参数，模拟钢制零件经过表面精加工后的金属光泽效果，通过添加环境光源与聚光光源，突出轮齿的轮廓细节与轮体的曲面质感，渲染出的效果能够清晰展示零件的结构特征与表面处理效果。设计过程中充分考虑了带轮的实际使用场景，针对汽车发动机传动系统的工况要求，对轮缘的齿形进行了修形优化，避免传动过程中出现跳齿、磨损过快的问题，轮体的壁厚经过合理计算，既保证了传动过程中的结构刚度，不会在高速转动时出现形变，也控制了零件的整体重量。模型的所有特征均保留了完整的建模参数，可根据实际使用需求调整带轮的直径、齿距、安装孔尺寸等参数，适配不同功率、不同传动比的传动场景，整体结构设计合理，细节完整，能够直接用于装配验证、工程出图以及3D打印样件制作，也可作为传动机构设计的参考模型使用。
