双缸往复式发动机活塞曲柄连杆机构

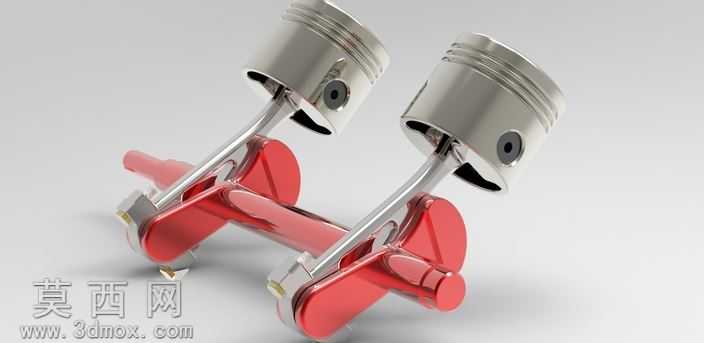

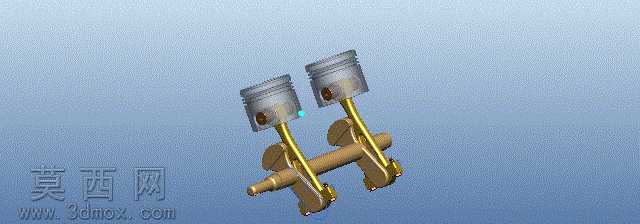

本作品为双缸发动机活塞曲柄连杆转换机构的三维建模设计，核心目标是还原往复直线运动到旋转运动的经典动力转换结构，建模过程中严格遵循机械设计的尺寸配合规范，对活塞、活塞销、连杆、曲柄轴等核心零件逐一进行参数化建模。首先针对活塞部件，建模时还原了活塞头部的环槽结构，预留了活塞环的安装位，活塞销孔的同轴度公差在建模阶段就做了约束，保证后续装配时活塞销可以顺畅穿入，同时活塞裙部的型线做了微调整，模拟实际工况下的热变形适配结构。连杆部分采用了工字型截面的轻量化设计思路，建模时保证连杆大小头的孔位平行度，小头与活塞销配合、大头与曲柄轴颈配合的接触面都做了精度预留，还原真实连杆的受力结构特征。曲柄部分采用了双拐错角180度的结构设计，保证两个活塞的运动相位差符合双缸发动机的工作逻辑，曲柄的平衡块做了配重造型设计，模拟实际曲轴的动平衡结构，减少运转时的惯性振动。材质与渲染阶段，活塞部分采用了高光亮面的铝合金材质，调整金属粗糙度参数模拟活塞加工后的金属光泽，连杆部分采用了抛光不锈钢材质，突出金属杆件的硬朗质感，曲柄部分采用了高饱和度的亮红色烤漆金属材质，区分不同部件的视觉层次，背景采用浅灰色哑光地面，添加柔和的环境光与定向补光，突出各部件的结构轮廓与材质细节，渲染时开启全局光照与环境遮蔽，让部件衔接处的阴影更自然，整体视觉效果清晰展现机构的装配关系。设计思路上，该模型重点突出运动转换的核心逻辑，省略了发动机的缸体、气门、供油点火等附属结构，将活塞-连杆-曲柄的传动路径完全裸露展示，让观看者可以直观理解往复直线运动如何通过连杆的摆动传递，最终驱动曲柄做连续旋转运动，各零件的装配约束完全按照实际机械连接关系设置，活塞可沿缸体轴线做直线往复运动，连杆可绕活塞销、曲柄轴颈做相对摆动，曲柄可绕主轴轴线做旋转运动，完整还原该经典机构的运动逻辑，可作为机械原理教学、发动机结构认知的直观展示模型，建模过程中所有配合面都做了无干涉校验，保证虚拟装配状态下不存在结构冲突，符合机械设计的基本规范。
