达芬奇构想液压动力锯复原三维设计

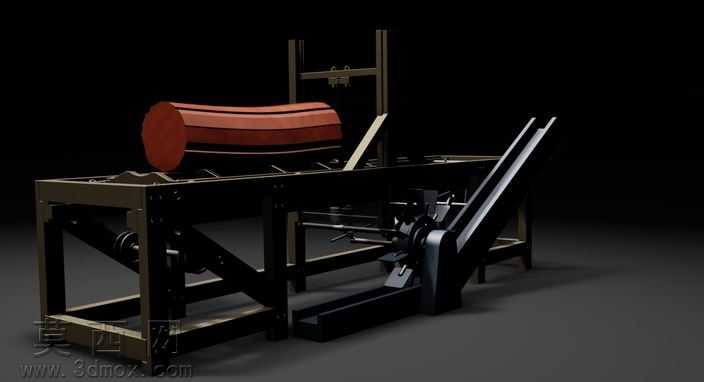

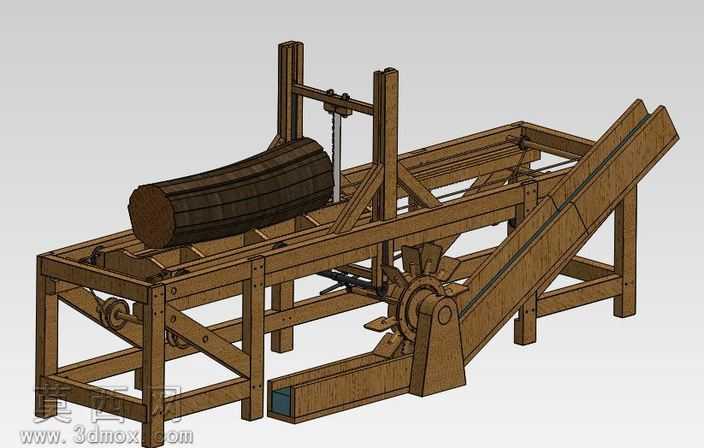

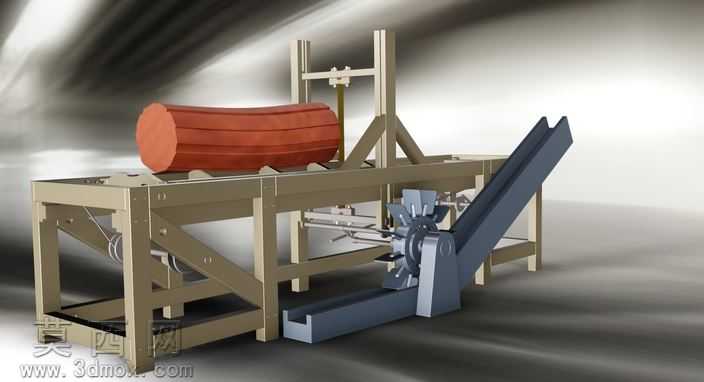

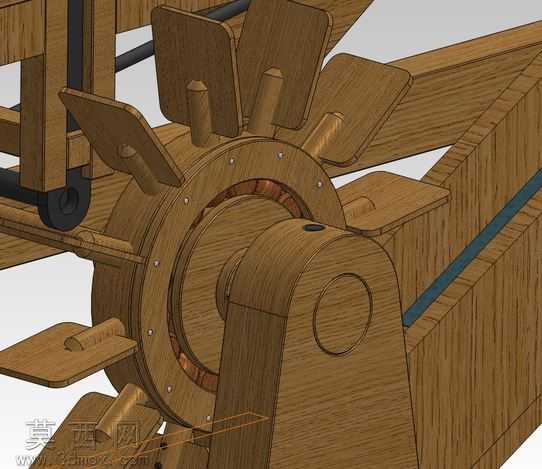

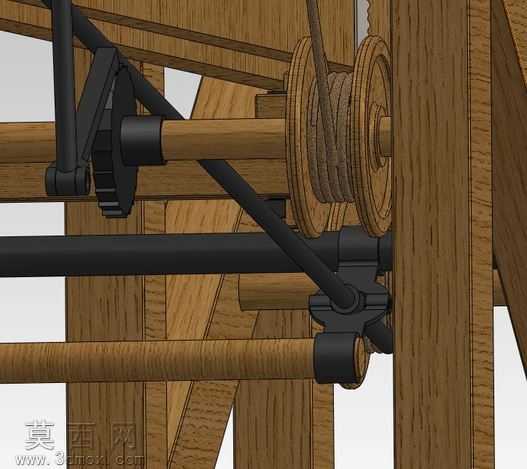

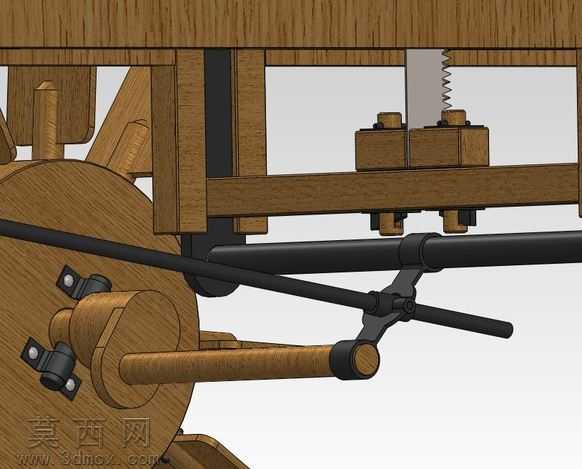

本次三维建模围绕达芬奇手稿中记载的液压动力锯构想展开复原设计，建模过程中首先逐帧解析手稿里的手绘线条，梳理出整套装置的动力传递逻辑与结构布局，还原文艺复兴时期机械设计的巧思。建模阶段先搭建整体机架的基准框架，参考手稿里的木质构件比例，采用实体建模方式绘制出承载锯切结构的主体床身，床身部分还原了手稿中绘制的榫卯拼接结构，对每一处支撑梁、连接肋的尺寸都按照手稿透视比例做等比换算，保证整体造型贴合原作的手绘风貌。动力部分的建模重点还原液压驱动的联动结构，梳理出液压动力输入到锯条往复运动的传动路径，绘制出配套的动力传导构件，包括与液压端连接的传动臂、带动锯条做直线往复运动的滑块结构，以及手稿中绘制的缓进进给机构，还原设计中类似马车缓步前进的进给逻辑，让锯切作业能够随动力输入稳定推进。锯切执行端的建模还原了长条形锯条的安装结构，设计了可调整锯条张紧度的固定构件，同时还原手稿中提及的适配硬质材料锯切的结构强化设计，对应设计说明里可切割岩石的性能构想，对锯架的承重结构做了合理的结构补强，在不违背原作设计思路的前提下让整套机械的结构逻辑更通顺。材质渲染阶段，针对不同构件做差异化材质设定，主体机架采用做旧实木材质，还原文艺复兴时期机械多采用木材打造的时代特征，纹理上添加手绘稿的纸张做旧质感呼应原作载体，传动连接部件采用粗锻金属材质，表面添加锻打纹理与轻微锈迹，模拟早期金属构件的粗糙质感，液压动力端的构件做了青铜材质处理，贴合当时的金属加工工艺水平。渲染视角还原手稿的斜俯视观察角度，在保留原作手绘氛围感的同时，将三维结构的装配关系清晰呈现，让观者能够直观理解这份数百年前的机械设计的运行逻辑，整套模型既尊重达芬奇原始手稿的设计构想，又通过三维建模的方式补全了手稿中透视表达不够清晰的结构细节，完整复现了这款早期液压动力切割机械的整体样貌。
