达芬奇蜗轮蜗杆升降机构三维复原设计

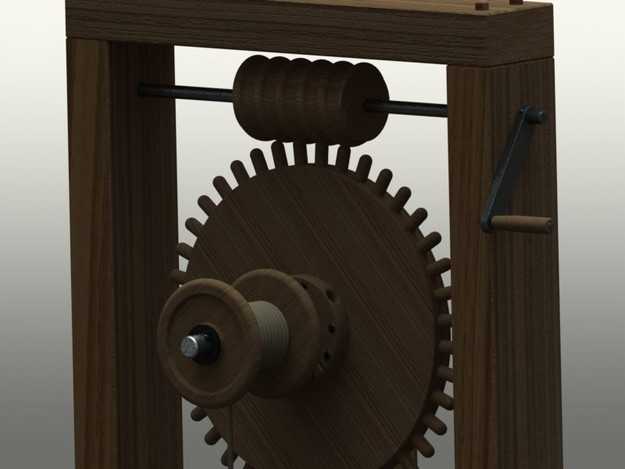

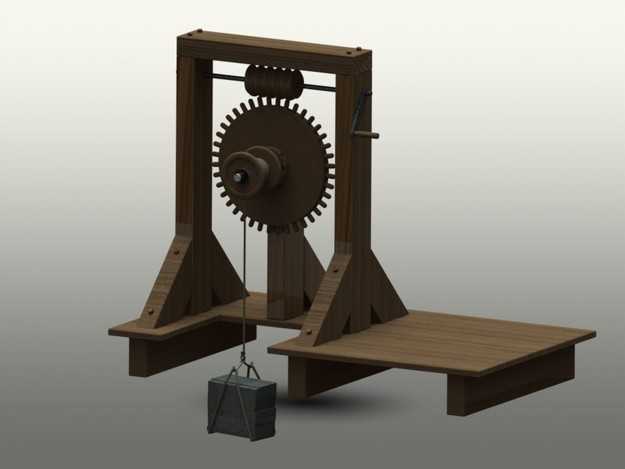

本作品以达芬奇手稿中记载的蜗轮蜗杆电梯绞车结构为原型，在三维建模环境中完成了完整的机构复原设计，完整还原了文艺复兴时期经典机械设计的结构逻辑与运作原理。建模过程中首先对照手稿的手绘线条完成各零部件的尺寸比例校准，针对手稿中未明确标注的配合间隙、传动齿形参数，结合蜗轮蜗杆传动的通用机械原理做了合理化补全，确保整个机构可以实现完整的升降传动动作。模型搭建过程中，先完成核心的蜗轮、蜗杆主体结构建模，蜗杆部分采用单头圆柱蜗杆结构，匹配对应参数的蜗轮齿形，保证两者啮合时的传动比符合手稿设计的省力需求；随后依次完成卷筒、摇臂、机架、吊重挂钩等附属零部件的建模，所有零部件均按照实际装配关系添加了同轴、重合、齿轮啮合等配合约束，可直接在软件中完成机构运动仿真，转动摇臂即可通过蜗杆带动蜗轮旋转，进而驱动卷筒收卷绳索实现吊重的升降动作。材质设置上，针对不同零部件的功能属性做了区分：机架、摇臂等受力结构件采用做旧铸铁材质，还原古典机械的金属质感；蜗轮蜗杆传动副添加轻微的磨损纹理，模拟长期使用的机械状态；绳索部分采用编织麻绳材质，还原中世纪起重装置的用材特征；吊重块采用石材材质，贴合手稿中绘制的重物形态。渲染阶段采用暖调柔光环境，匹配手稿的复古纸张色调，在展示现代三维建模精度的同时，呼应原始设计的历史质感。整个设计完整保留了达芬奇原始设计中蜗轮蜗杆自锁、大传动比省力的核心优势，既还原了古典机械的设计巧思，也通过三维建模的方式验证了该升降机构的结构可行性，可用于古典机械原理展示、机械史教学演示等场景。
