户外庭院半球形网格穹顶结构设计

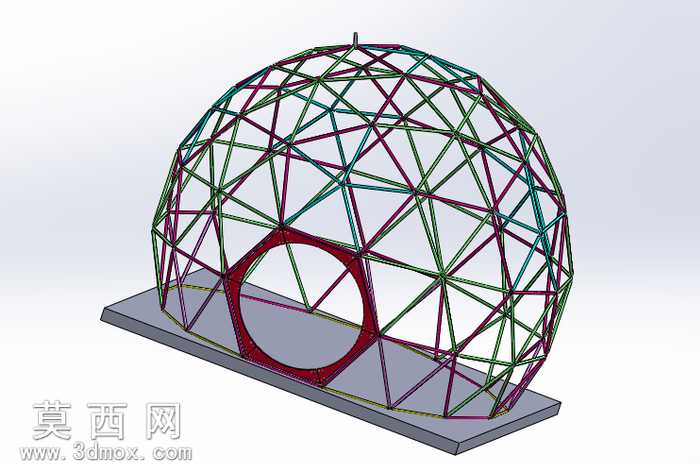

该作品为适配私人花园场景打造的半球形网格穹顶三维模型，建模阶段采用参数化设计思路完成整体结构搭建：首先以标准半球曲面为基准面，通过测地线网格划分逻辑生成均匀分布的三角网格骨架路径，确保每一段杆件的受力角度、长度区间控制在合理施工范围内，避免出现过长或过短的异形杆件提升加工难度。建模过程中对每根杆件做等截面实体化处理，区分不同受力层级的杆件粗细，主承重肋采用稍大的截面尺寸，次要连接杆件采用统一的细截面，在保证结构整体稳定性的同时控制整体耗材成本。模型预留了圆形出入口的安装位，出入口边框做加厚处理，可适配后续门体构件的安装对接；底部设计了一体化的矩形安装基座，基座上预留对应杆件的安装定位点位，方便实际施工时快速定位固定，避免现场拼装出现对位偏差。材质渲染阶段，骨架杆件分别赋予红绿两色哑光金属材质，清晰区分不同方向的杆件排布，方便查看网格的交错逻辑；基座赋予浅灰色混凝土质感材质，还原真实户外安装的基座视觉效果。设计过程中同步配套了成本核算的参数表格，可通过调整穹顶直径、杆件截面尺寸参数，自动计算整体杆件总长度、耗材用量，方便使用者根据自身花园的实际尺寸快速调整模型参数，适配不同大小的庭院安装需求。整体穹顶结构采用三角网格自稳定结构，无需额外内部支撑即可实现半球形的大跨度覆盖，可作为花园爬藤架、小型阳光房骨架、户外休闲区遮阳遮雨结构使用，拼装时仅需按照网格节点逐根对接杆件即可完成组装，对施工精度的容错率较高，适合非专业施工的个人用户自行搭建使用。
