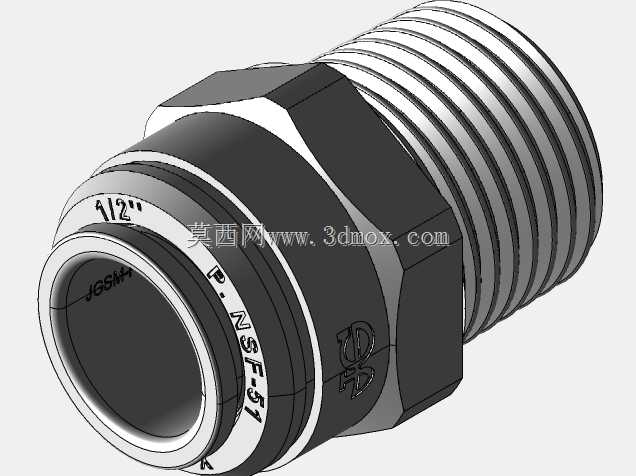

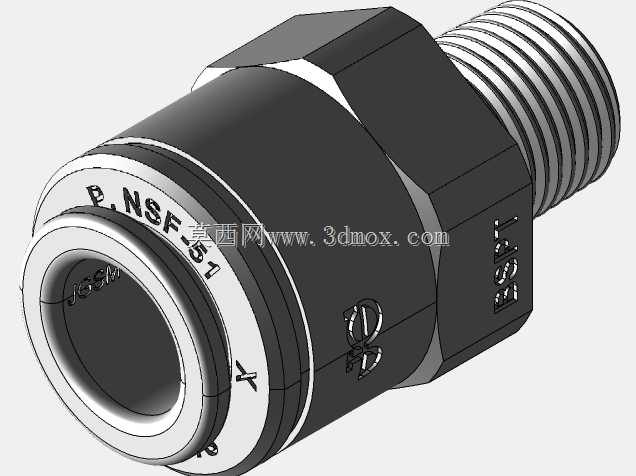

1/2英寸外螺纹快插式气动管接头结构

　　这款1/2规格的外螺纹快插接头，是气动管路系统、低压流体输送场景里应用极广的连接件，日常在车间气动工装、小型自动化设备气路、民用净水水路、小型气动工具接驳点位都能见到它的身影。不同于传统需要拧动螺母、缠绕生料带的硬密封接头，它的快插结构可以在不带额外工具的情况下完成管路对接，大幅降低现场装配的工时消耗，也减少了因为人工拧紧力矩不均带来的密封失效风险。从结构设计来看，接头一端为标准1/2英寸外锥管螺纹，加工时螺纹牙型遵循通用管螺纹标准，能够直接匹配对应规格的内螺纹安装基座，螺纹根部自带的六角拧动面刚好适配普通活动扳手或者开口扳手的咬合尺寸，安装时不需要额外定制工装，普通装配人员即可完成锁紧操作。

　　另一端的快插接口内部集成了弹性卡簧与丁腈橡胶密封环，当对应外径的塑料气管或者软管插入接口时，卡簧会自动卡紧管材外壁的咬合槽，内部的密封环会在管材插入到位后完全贴合管材外圆，形成可靠的径向密封，不需要额外涂抹密封胶或者加装密封垫片。接头主体采用六角与圆柱结合的外形，在狭窄安装空间内也能完成拧动操作，外表面的防滑滚花区域可以在手动预拧的时候提供足够的摩擦力，避免预拧阶段出现螺纹滑牙的问题。从安装边界来看，接头整体轴向长度控制在常规管路安装的预留尺寸范围内，径向最大尺寸为六角对边宽度，在排布密集管路的时候，相邻接头之间只要预留出扳手拧动的空间即可完成安装，不会因为接头本体尺寸过大出现干涉问题。快插端的接口深度经过精准核算，

　　管材插入到限位位置后，卡簧刚好咬合在管材的有效受力区域，不会出现因为插入深度不足导致的管路脱开问题，也不会因为插入过深顶到内部流道造成通径缩小影响流体输送效率。接头内部的流道为等径直孔设计，没有突兀的变径或者台阶，流体通过时的压力损失极小，在气动回路中不会因为接头节流造成气缸动作迟缓，在水路中也不会因为流道突变造成紊流引发的管路振动。日常维护时，只需要按下快插端的释放环，卡簧就会自动张开，即可轻松拔出管材，重复插拔多次后密封性能依然保持稳定，适合需要频繁改接管路的试验工位或者临时气路搭建场景。
