带LED灯多功能伸缩钥匙扣设计

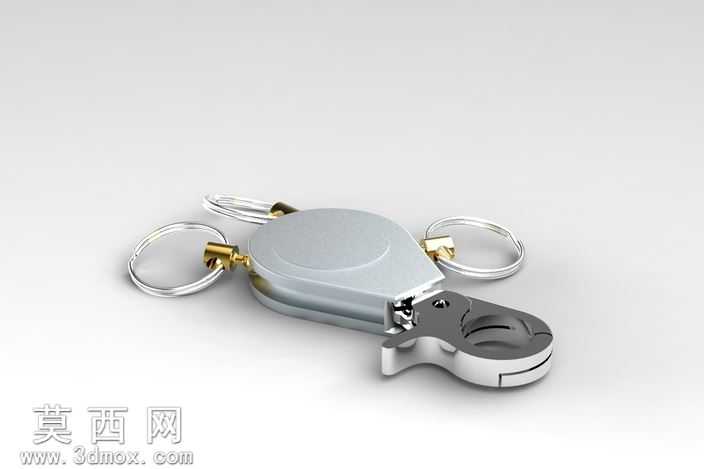

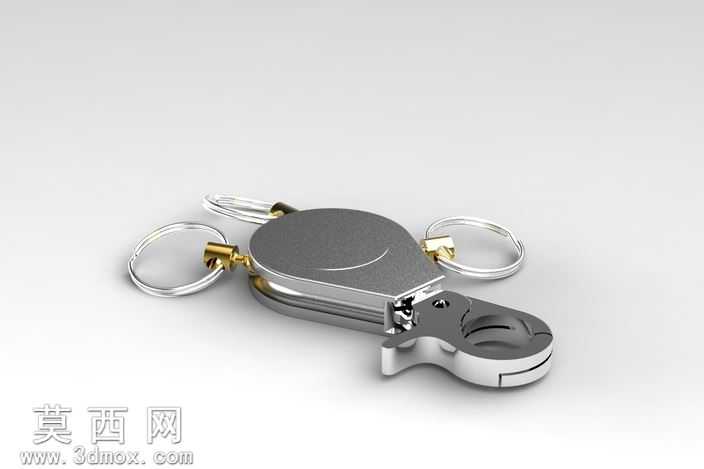

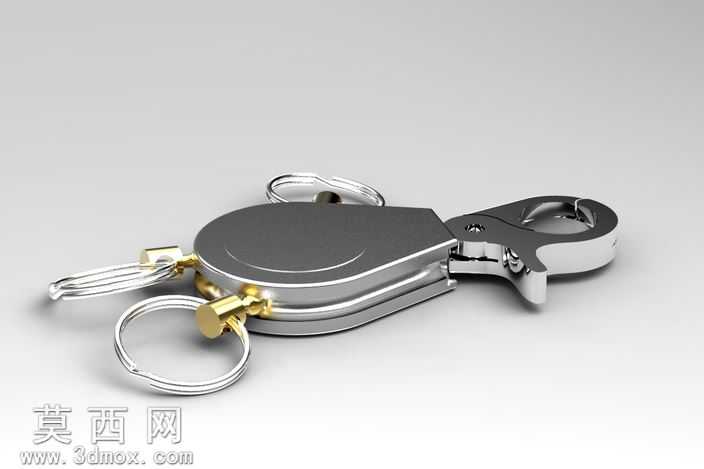

本作品为带LED照明功能的多功能伸缩钥匙扣三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先对核心的卷簧伸缩收纳结构进行独立草绘与特征建模，精准还原卷簧仓的腔体尺寸、卷簧固定卡位与伸缩拉绳的走线通道，确保伸缩结构的运动逻辑符合实际产品的使用逻辑，拉绳拉出后的自动回弹行程、卡位阻尼均按照实物参数进行约束设置。挂扣部分采用龙虾扣结构建模，对扣身的按压解锁弹片、卡扣咬合齿、转轴配合位进行精细化特征处理，保证扣身开合的活动间隙符合五金件的装配公差要求。附属的三个钥匙挂环分别建模，还原金属圆环的开口接缝、挂环与主体连接的黄铜色固定柱的装配关系，固定柱的滚花细节、端面倒角均通过扫描、倒角特征完成还原。LED灯模块集成在主体侧面，建模时预留灯珠安装位、开关按键的按压行程空间，灯头的聚光罩结构通过旋转凸台特征完成，确保照明模块的结构合理性。材质与渲染阶段，主体金属外壳采用抛光铬材质，调整反射粗糙度模拟锌合金抛光后的亮面金属质感，边缘做轻微的圆角磨损质感处理避免过于生硬；挂扣部分采用同色系亮面金属材质，与主体形成质感统一；连接挂环的固定柱采用黄铜材质，调整金属色泽与粗糙度模拟黄铜的温润金属质感，与亮银色主体形成色彩层次区分；钥匙环采用哑光镀铬材质，模拟日常使用中轻微磨损的金属质感；LED灯头部分采用半透明磨砂PC材质，调整透光率与折射参数模拟灯罩的柔光效果。渲染阶段采用影棚柔光环境，主光源从侧上方打亮主体金属面，突出金属外壳的曲面光影过渡，辅助光源补全暗部细节，避免金属暗部死黑，背景采用浅灰色渐变背景突出产品主体，最终渲染效果还原了五金配件的精致质感与结构细节。设计思路上围绕日常使用的便携性与多功能性展开，在传统伸缩钥匙扣的基础上集成LED照明功能，满足夜间开门、找物的临时照明需求，多挂环设计可实现钥匙分类收纳，龙虾扣结构可快速挂取在腰带、包袋上，整体结构紧凑无冗余部件，所有零件均考虑实际开模生产的拔模角度与装配公差，模型可直接用于产品结构验证、外观打样参考。
