金字塔式钢结构屋顶承重节点设计

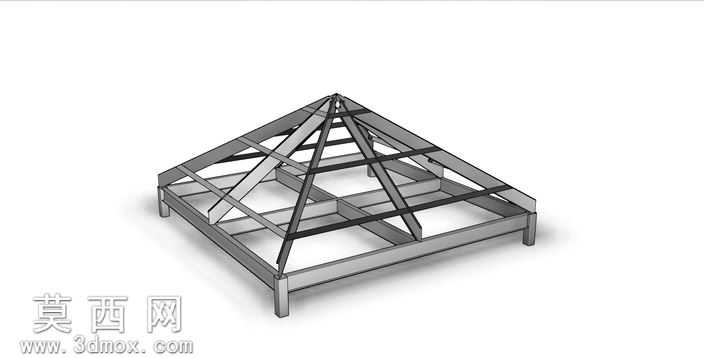

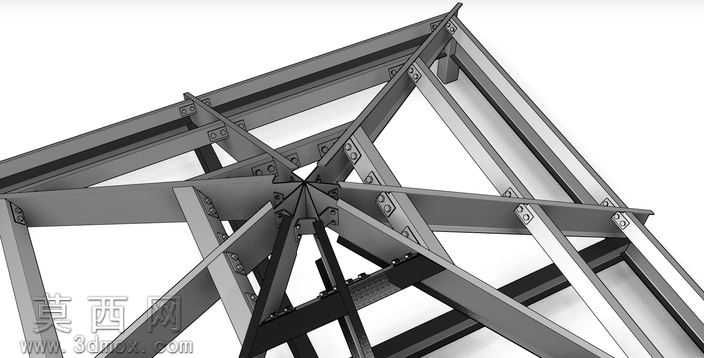

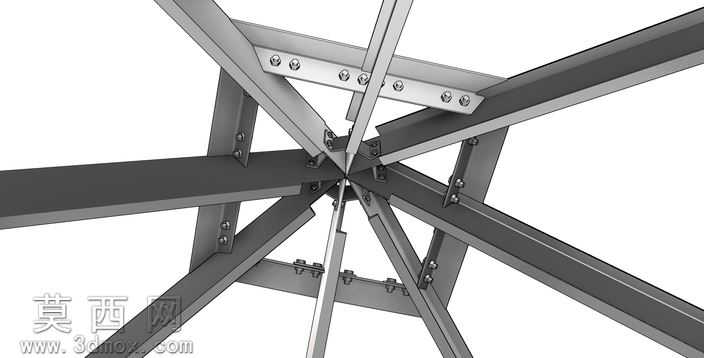

本作品为采用三维建模软件搭建的金字塔式钢结构屋顶核心承重节点模型，建模过程严格遵循钢结构屋架的实际受力逻辑与装配规范，完整还原了多向钢梁交汇于中心节点的连接构造。建模阶段首先以中心交汇点为基准，按照放射状对称排布逻辑搭建各向主梁的基准轴线，每根钢梁均采用等边角钢或H型钢的标准截面参数进行实体拉伸建模，精准还原型钢的壁厚、翼缘宽度等细节尺寸，确保构件截面参数符合建筑钢结构的通用规格。针对节点连接部位，模型完整复刻了节点连接板、加劲肋、螺栓孔位的细节构造：每根钢梁与中心节点的连接位置均设置了匹配型钢截面的连接角板，角板与钢梁腹板、翼缘的贴合面完全贴合无干涉，螺栓孔按照标准螺栓间距呈阵列排布，孔位直径与常用钢结构螺栓规格匹配，同时在中心交汇区域设置了多道放射状加劲肋，强化节点核心区的抗剪、抗扭承载能力，还原实际工程中节点加强的设计逻辑。材质与渲染层面，模型为所有钢构件赋予了哑光热轧钢材材质，还原金属构件表面细微的氧化纹理与磨砂质感，渲染时采用柔和的顶侧光打光方案，清晰呈现各构件之间的层叠关系、连接缝隙与螺栓凸起细节，通过灰度明暗差异区分不同朝向的钢梁构件，让多向交汇的复杂结构层次清晰可辨，避免多构件重叠导致的视觉混淆。结构设计上采用中心放射对称的金字塔构型，所有钢梁从中心节点向外呈放射状延伸至屋顶边缘支撑点，形成多向受力的空间桁架体系，每根钢梁既承担屋面竖向荷载的传递作用，也通过斜向支撑的形式抵消水平方向的风荷载、地震作用产生的侧向力，各构件之间通过节点板与高强螺栓形成刚性连接，整体结构具备优异的空间整体性与荷载传递效率，能够将屋面承受的各类荷载均匀分散至下部支撑结构，同时对称构型也让屋顶结构具备均匀的受力性能，避免局部应力集中导致的结构失效。建模过程中对所有构件的装配干涉进行了逐一校验，确保钢梁与连接板、加劲肋之间无重叠错位，螺栓孔位与构件的相对位置准确，完全符合实际钢结构加工装配的精度要求，可用于钢结构屋架的节点构造展示、受力分析参考以及施工交底演示。
