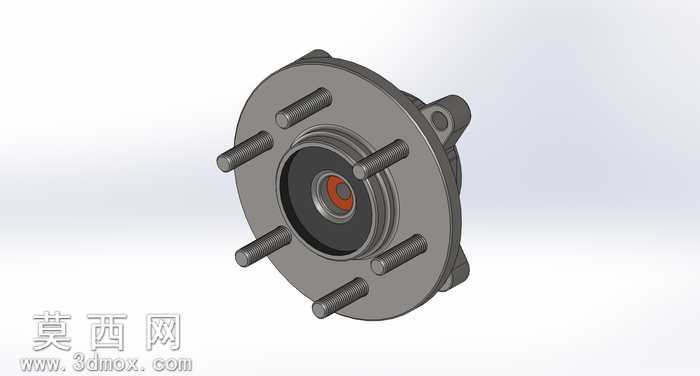

F150皮卡轮毂轴承单元三维结构设计

本模型为F150车型配套的轮毂轴承单元总成，采用SolidWorks完成全参数化三维建模，建模过程严格遵循汽车底盘零部件的设计规范，完整还原了轮毂单元的所有装配结构与细节特征。模型主体以轮毂法兰盘为核心承载基体，建模时先通过旋转凸台命令生成法兰盘的基础回转轮廓，再通过拉伸切除、圆周阵列命令完成六个轮毂螺栓安装孔的特征创建，每根轮毂螺栓都单独建模并完成装配约束，还原了螺栓与法兰盘过盈配合的装配关系，螺栓的螺纹段采用装饰螺纹线特征还原真实结构，既保证了视觉还原度又控制了模型整体文件大小。中心轴承部分采用分层建模思路，依次构建内圈、外圈、滚动体、密封件与中心定位轴套，滚动体通过圆周阵列均匀排布在轴承滚道内，密封橡胶圈采用柔性材质外观设置，还原了橡胶件的哑光质感与唇边密封结构。侧边的安装支耳采用拉伸凸台结合圆角过渡命令创建，支耳上的安装孔位严格按照实车安装坐标定位，保证安装面的平面度与孔位同轴度符合装配公差要求。材质渲染阶段，法兰盘主体采用铸钢材质，设置了略带粗糙质感的金属漆面，还原铸铁部件经过表面处理后的哑光金属质感；轮毂螺栓采用镀锌钢材材质，添加轻微的金属反光效果，区分与主体法兰的材质差异；中心密封件采用丁腈橡胶材质，设置低反光度的深黑色哑光属性；中心定位环采用红色防锈漆材质，形成视觉层次区分。结构设计上，该轮毂单元集成了轴承承载、车轮连接、制动定位的多重功能，将传统分离式的轮毂、轴承、密封件整合为一体式总成，减少了装配环节的公差累积，提升了底盘部件的装配精度与使用寿命。建模过程中对所有配合面都做了公差预留的特征处理，安装支耳的过渡位置添加了应力释放圆角，避免应力集中导致的部件断裂风险，螺栓安装孔的沉台结构也完整还原，保证螺栓装配后不会突出法兰平面影响车轮安装。整体模型装配关系清晰，所有零部件都添加了正确的配合约束，可直接用于运动仿真、装配干涉检查以及工程图导出，能够为皮卡车型底盘轮毂部件的设计优化、教学演示、改装参考提供精准的三维数据支撑。
