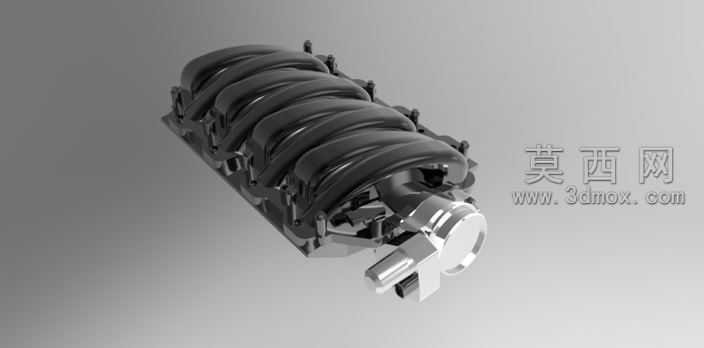

LS7汽车发动机进气歧管结构设计

本作品为LS7发动机配套进气歧管的三维结构设计，建模阶段严格遵循内燃机进气系统的工程设计逻辑，先以进气流量仿真数据为基础确定各歧管的长度、曲率与管径参数，保证各气缸进气均匀性偏差控制在工程允许范围内。建模过程中先搭建整体装配基准，依次完成进气总管段、各分支歧管、安装法兰、传感器安装座、固定卡扣结构的特征搭建，对歧管内壁的顺滑过渡区域做了连续曲率处理，避免进气过程中产生紊流影响充气效率。材质渲染阶段针对进气歧管的实际应用场景做了区分：主体进气歧管采用玻纤增强尼龙的哑光黑材质表现，还原量产部件的磨砂质感，金属安装接头、法兰固定位采用抛光铝合金材质，通过调整金属粗糙度、反射参数表现机加工金属的冷冽质感，密封胶圈部位采用高弹性橡胶材质，调整漫反射与凹凸参数还原橡胶件的细微表面纹理。结构设计上充分考虑实际装配需求，预留了节气门安装位、进气压力传感器安装孔、曲轴箱通风接口、固定螺栓过孔等细节结构，各分支歧管的排布充分避让发动机舱内周边部件的安装空间，歧管壁厚按照量产注塑件的工艺要求设置均匀厚度，避免注塑生产过程中出现缩痕、填充不足的工艺缺陷。整体模型完成装配校验后，通过渲染场景的布光突出歧管的曲面流畅度与结构细节，多角度展示进气歧管的整体布局与接口特征，模型结构完整无破面，各部件装配关系清晰，可用于进气系统结构展示、教学演示以及改装方案的参考验证，还原了高性能发动机进气歧管的结构特点与设计要点。
