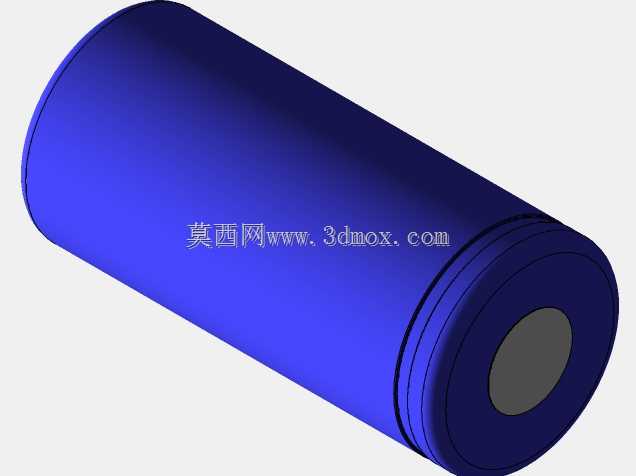

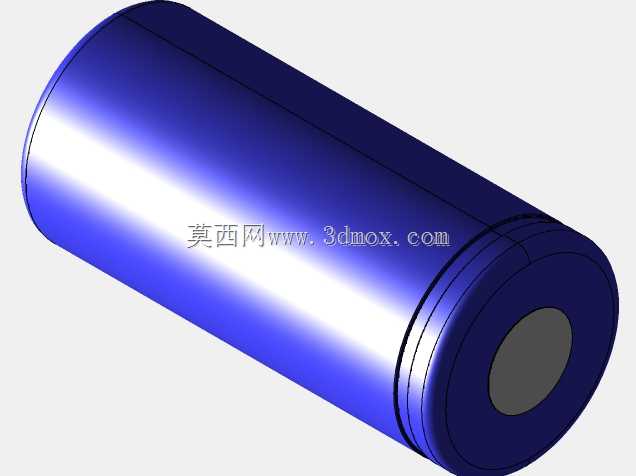

32700规格磷酸铁锂圆柱电芯结构设计

这款32700规格磷酸铁锂电芯的三维结构设计，围绕圆柱类锂电芯的实际量产应用场景展开，覆盖低速电动车动力配套、户用储能模组集成、户外便携电源、通信基站后备电源等多个核心使用场景，可适配不同串并联组合的电池包装配需求。作为大容量圆柱磷酸铁锂电芯，其核心用途是为各类用电设备提供稳定可靠的直流电能供给，凭借磷酸铁锂体系的高循环寿命、高安全特性、宽温域适配能力，可满足频繁充放电、复杂环境下的长期使用需求，相比常规小容量圆柱电芯，单颗电芯容量更高，能有效减少电池包内的电芯串并联数量，降低BMS管理复杂度与模组装配成本。在功能特性设计上，该结构充分考虑电芯的密封可靠性、极耳导电效率、壳体结构强度与散热表现：外壳采用深拉伸钢制壳体设计，侧壁预留均匀的环状滚槽结构，既用于固定内部卷绕电芯的轴向位置，避免使用过程中卷芯窜动引发内部短路，也可作为盖帽压装的定位基准，配合密封胶圈实现壳体与盖帽的激光焊接密封，隔绝外界水汽与杂质进入电芯内部，保障长期循环的性能稳定性；正极盖帽集成过流保护结构，当电芯内部出现异常过流、内部压力超阈值时可及时触发断路与泄压，从结构层面规避热失控风险；负极采用底部一体化焊接结构，降低接触内阻，提升大电流放电时的导电效率，减少发热损耗。设计思路上遵循圆柱电芯的成熟量产工艺逻辑，整体外形严格遵循32700电芯的标准尺寸规范，直径控制在32mm，总高度为70mm，所有外部尺寸公差均适配行业通用的电芯支架、汇流片焊接、模组固定的安装边界，无需额外定制配套结构件即可直接适配现有32700电芯的自动化产线装配流程，可直接用于模组堆叠、激光焊接、PACK组装等后续工序。壳体表面做光滑钝化处理，既避免装配过程中出现刮擦毛刺引发绝缘破损，也可提升电芯表面的散热效率，在大倍率充放电工况下可快速将内部热量传导至外部散热结构，降低电芯整体温差，延长循环使用寿命。整体结构完全还原量产电芯的所有细节特征，无多余冗余设计，所有结构特征均服务于电芯的性能提升、装配适配与安全保障，可用于电池PACK结构验证、装配工艺模拟、散热仿真分析等多个研发环节。
