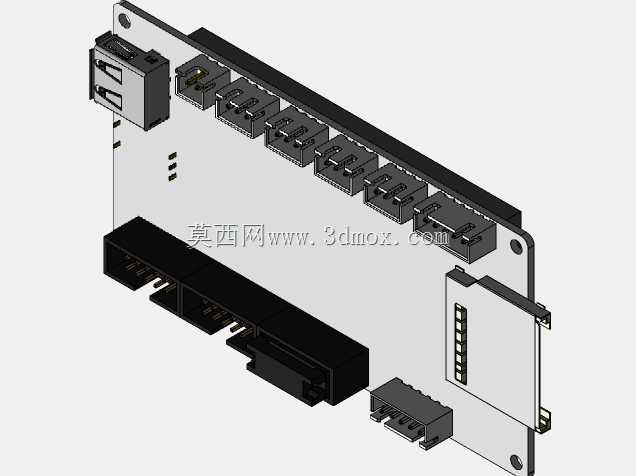

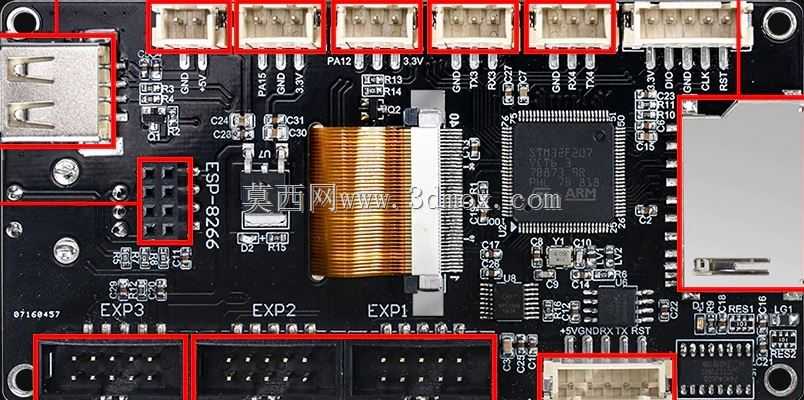

BIGTREETECH TFT3.5 V3.0触控显示屏结构

　　这款触控交互模块的结构设计完全围绕桌面级FDM 3D打印机的操控需求展开，日常装机场景中，它承担着设备参数调整、打印进度查看、温度实时监控、手动操作触发的核心交互功能，替代传统的单色旋钮屏，让操作人员无需连接上位机就能完成全流程的设备操控，大幅降低脱机打印的操作门槛。从结构布局来看，模块主体采用矩形金属安装基板作为承载基底，基板边缘预留了对称的安装固定孔位，孔位间距匹配主流3D打印机型材框架的安装槽标准，安装时不需要额外设计转接支架，直接通过M3规格螺丝就能固定在打印机的型材框架预留位，或者嵌入到设备的前面板预留开口中，安装边界的公差控制在±0.1mm范围内，能适配市面上多数开源3D打印机的操控面板安装位，不会出现孔位错位、

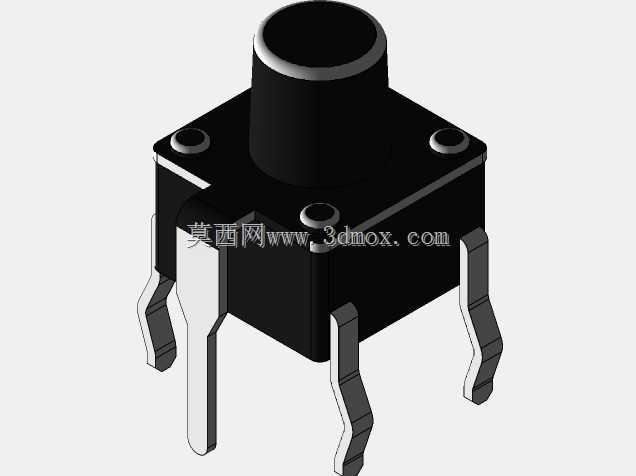

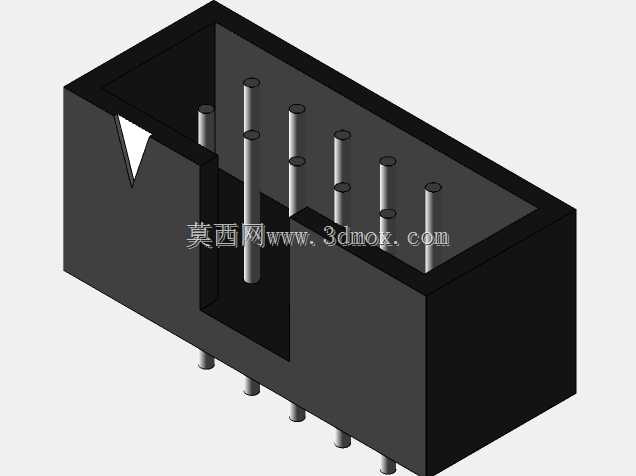

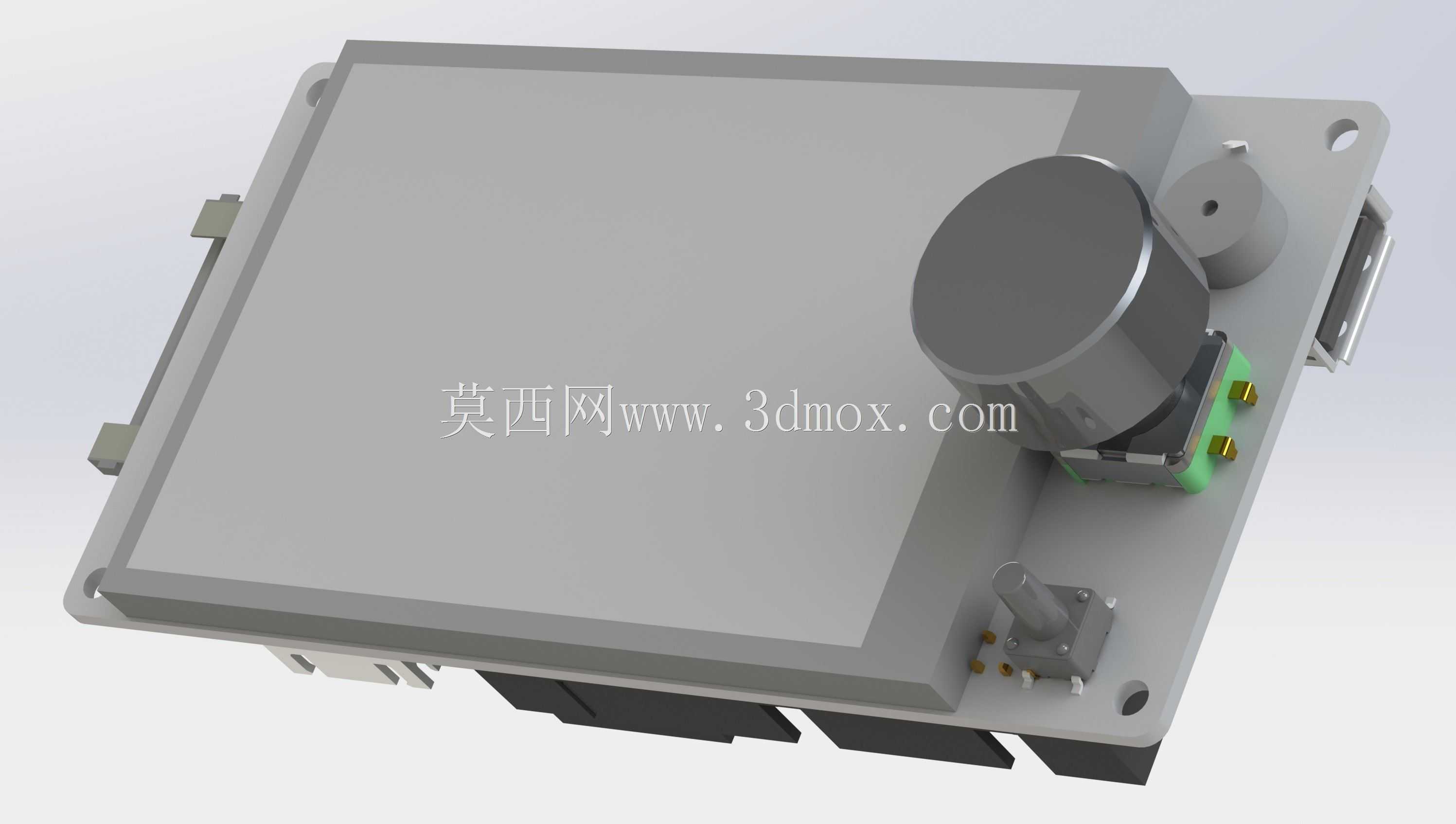

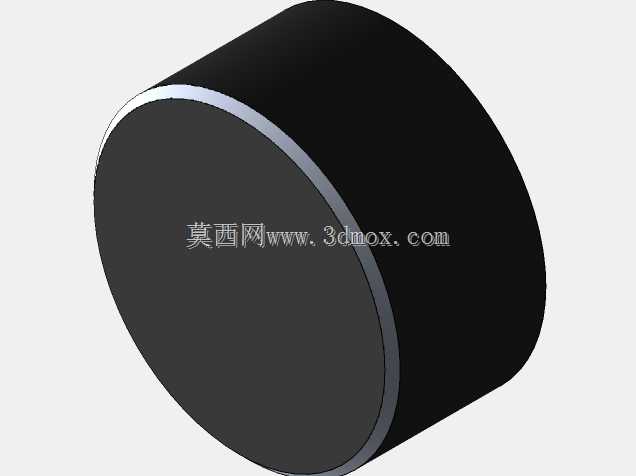

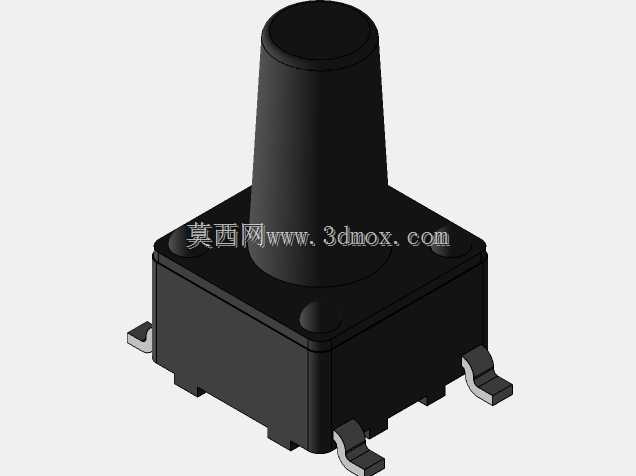

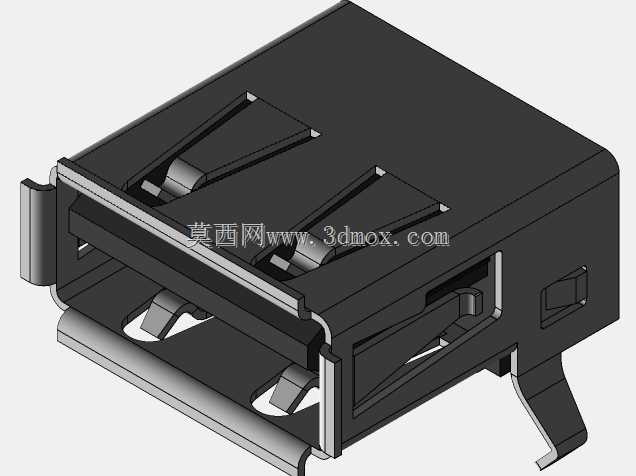

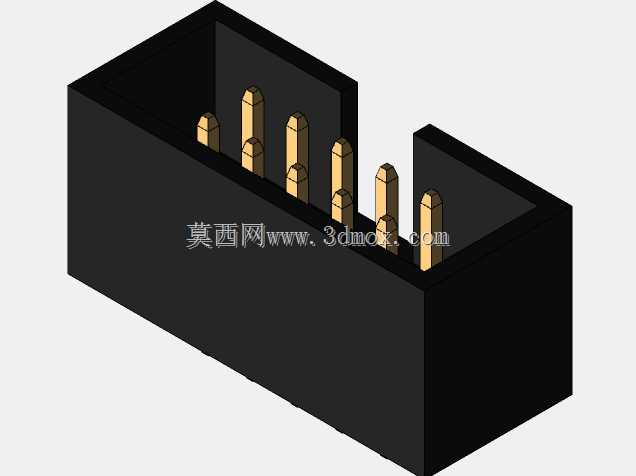

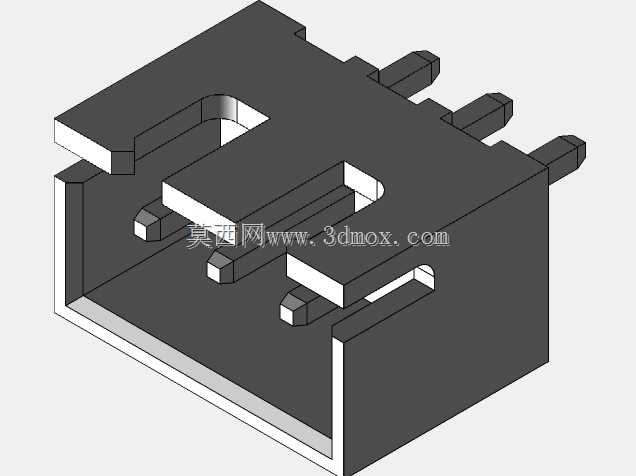

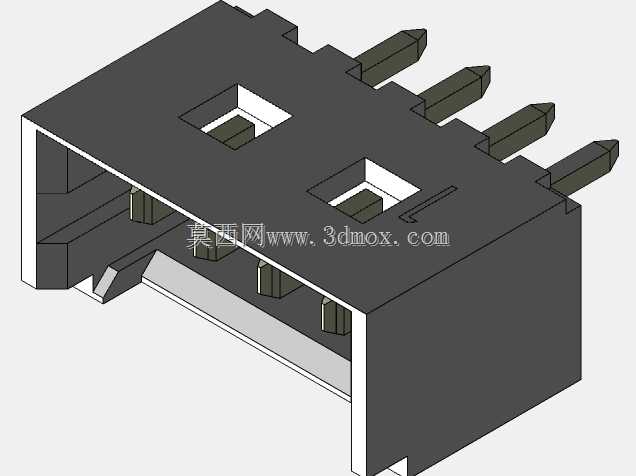

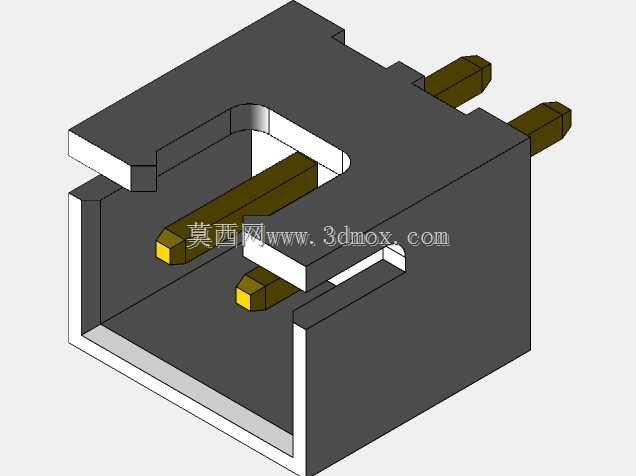

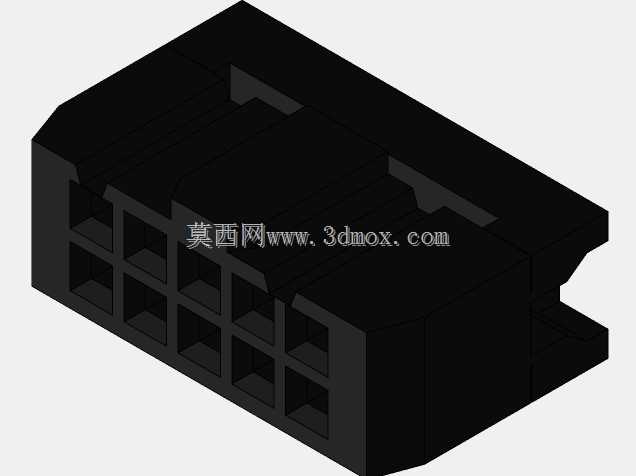

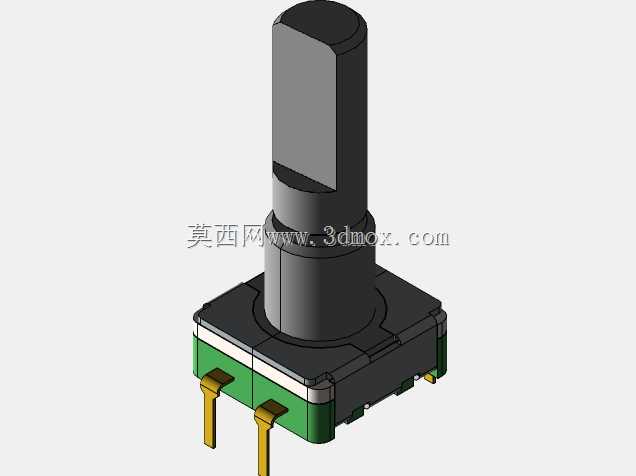

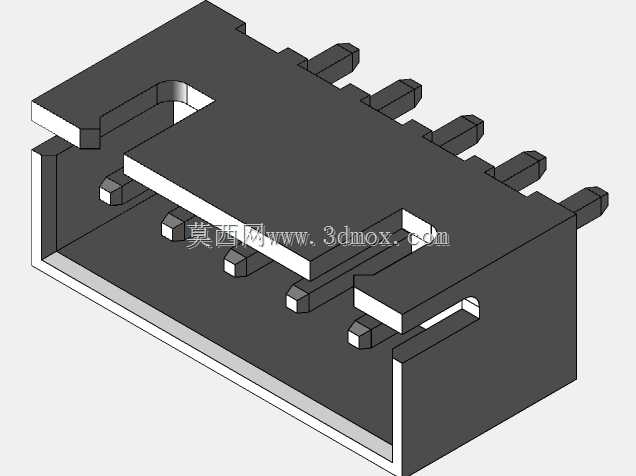

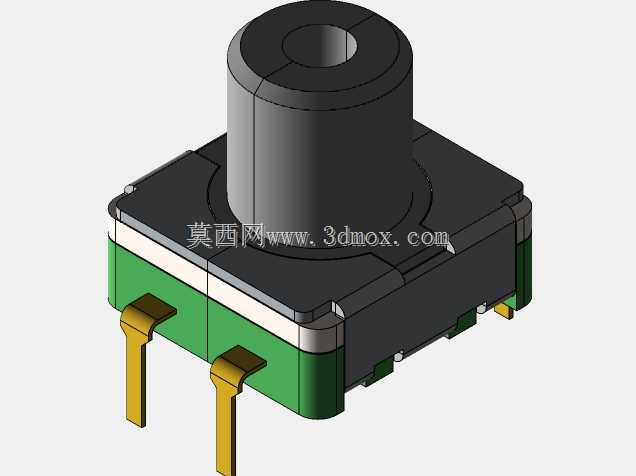

　　安装间隙过大的问题。基板正面的核心区域是3.5英寸的触控显示区域，屏幕表面覆盖有防护层，避免日常操作中被工具剐蹭留下划痕，屏幕旁侧集成了旋转编码器旋钮与实体按键，在触控操作不灵敏或者戴手套操作的场景下，依然可以通过旋钮完成参数微调、选项确认的操作，兼顾触控操作的便捷性与实体操作的可靠性。模块侧边预留了标准的通讯接插端口，端口位置做了防呆设计，插接线缆时不会出现针脚插反的问题，端口旁侧设置了凸起的限位结构，避免线缆插接后受外力拉扯出现松脱，保证设备运行过程中通讯连接的稳定性。设计过程中充分考虑了3D打印机的实际运行环境，打印机工作时喷头、热床加热会让机箱内部存在一定的温升，模块上的发热元件都预留了足够的散热间隙，

　　金属基板本身也能起到辅助散热的作用，长时间连续工作不会出现因为积热导致的屏幕漂移、触控失灵问题。模块上集成的蜂鸣器元件位置做了声学开孔优化，操作提示音可以清晰传递到操作人员位置，不会因为结构遮挡导致提示音过小被忽略。从安装适配性来看，模块整体厚度控制在合理范围内，嵌入安装时不会过度占用机箱内部的走线空间，基板背面的元件排布做了扁平化处理，突出元件的高度不超过基板平面8mm，安装后背面和机箱内部的走线、其他结构件不会产生干涉，不需要额外调整内部其他部件的位置。在实际设备改造场景中，这款模块也可以适配老旧款3D打印机的屏幕升级，只需要匹配对应的通讯固件，就能直接替换原有老旧的显示屏，不需要对设备框架做切割、打孔改造，升级成本低，

　　适配门槛不高。结构设计上所有接插件、固定件都采用行业通用标准规格，后期维护更换配件不需要寻找专属定制件，常规的电子五金店就能采购到替换的螺丝、接插件，降低后期维护的难度。模块边角做了小尺寸的倒角处理，安装过程中不会划伤操作人员的手部，也不会刮伤连接的线缆绝缘层，减少装机过程中的安全隐患。针对3D打印机运行时存在的轻微振动工况，模块上的插接元件都做了防松脱设计，编码器旋钮的固定结构做了加强处理，长期反复旋转按压不会出现结构松动、移位的问题，能满足设备长期高频使用的结构强度要求。
