带摄像支架的四轴飞行器机架结构设计

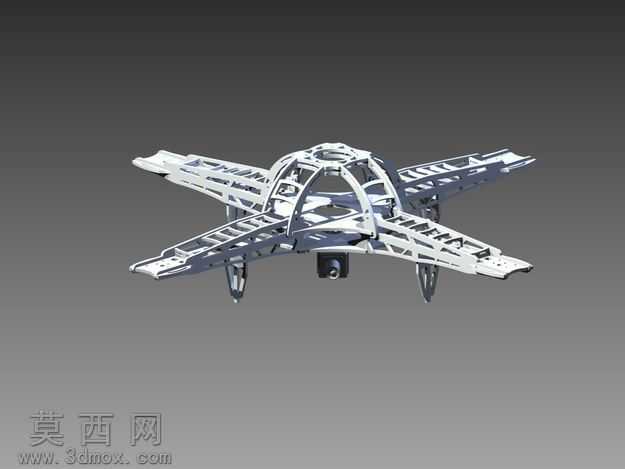

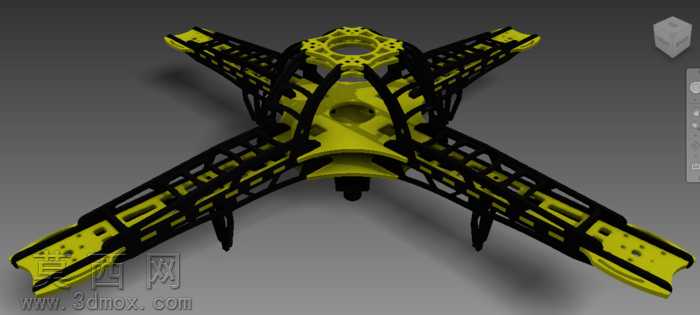

本作品为四轴飞行器的机架结构三维设计，整体采用X型经典四旋翼布局，在原有基础机架版本上完成结构修订，新增了前置摄像机安装支架模块，适配第一视角航拍的搭载需求。建模过程中以结构轻量化与结构刚性平衡为核心设计思路，首先完成中心主控舱的主体结构搭建，中心舱采用镂空笼式框架结构，预留飞控板、电调、电池的安装定位槽位，框架筋条沿机臂延伸方向做一体化衔接设计，避免拼接结构带来的应力集中问题。四根机臂采用等长对称设计，臂身做连续镂空减重处理，在不降低抗弯扭强度的前提下尽可能削减非必要结构重量，机臂末端预留电机安装座的固定孔位，适配标准规格的无刷电机安装定位。新增的摄像机支架位于机架前部中心位置，支架采用下沉式安装结构，与中心舱底部框架做一体化衔接，预留摄像头的调节安装空间，可支持一定角度的俯仰调节，同时支架结构做避振设计预留，减少飞行过程中机体振动对摄像画面的影响。材质设定上，机架主体选用高强度工程塑料作为渲染材质，表面做哑光磨砂质感处理，金属安装嵌件部分赋予金属阳极氧化质感，渲染过程中采用柔和的环境漫反射光照，清晰呈现框架的镂空结构细节与各部件的衔接关系，整体结构无冗余设计，各安装位定位精准，既满足航模飞行的结构强度要求，也兼顾了3D打印制作的工艺可行性，所有连接部位均做圆角过渡处理，避免应力断裂风险，机臂与中心舱的衔接处做加厚加强筋设计，抵消飞行过程中电机转动带来的持续振动载荷，电池安装位位于中心舱重心位置，保障整机飞行时的重量配平需求。
